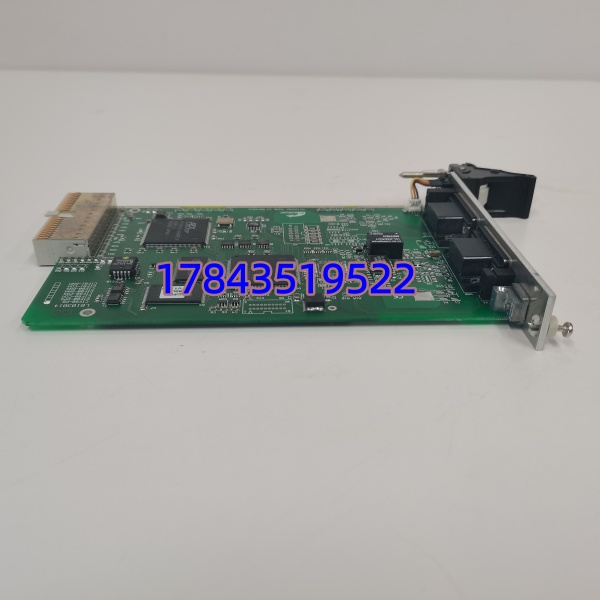

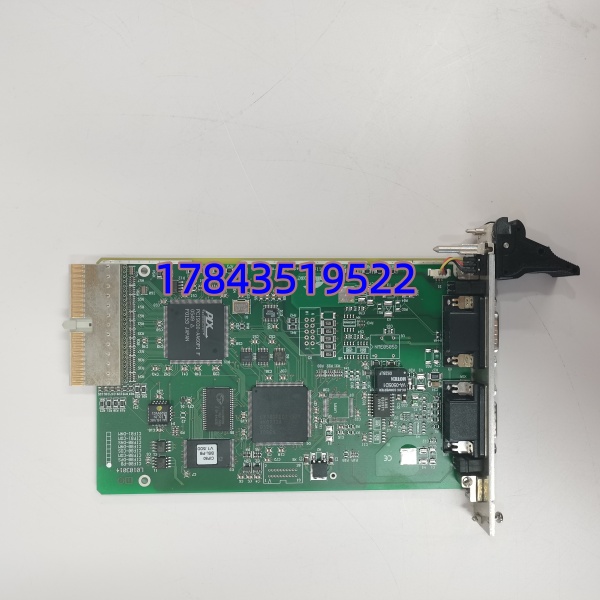

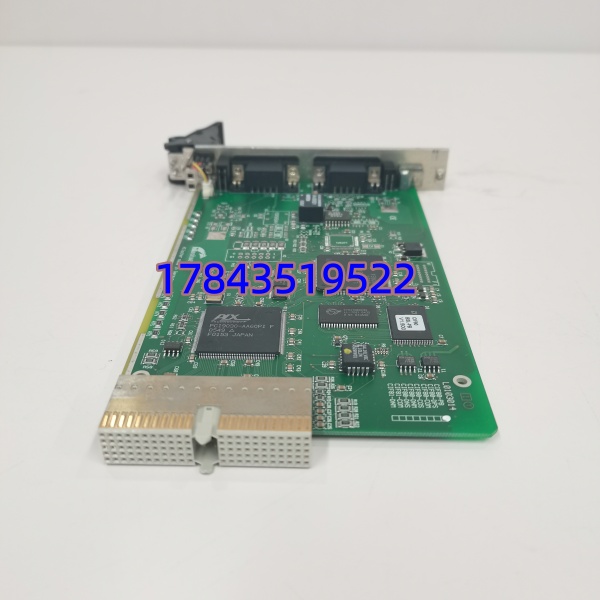

描述
产品详情
· 型号：CIF 80-PB（书写形式 CIF80-PB）
· 品牌：Hilscher GmbH（德国赫优讯），Beckhoff Automation 贴牌分销
· 系列：CIF 系列 — CompactPCI 总线 PROFIBUS-DP/FMS 通信接口模块
规格参数
- 产品类型：CompactPCI（cPCI）总线智能通信接口卡，内置协议栈协处理器（Hilscher EC1/NetX）
- 支持协议：PROFIBUS-DP V0/V1 主站（Master），可选从站（Slave）；PROFIBUS-FMS
- 总线接口：CompactPCI（PCI 2.2 兼容，支持 3.3 V / 5 V 信号环境），欧洲卡格式 3 HE
- PROFIBUS 物理接口：1× D-Sub 9 针 female（RS485，光电隔离 ≥ 500 V），符合 EN 50170
- 诊断接口：1× D-Sub 9 针 male（RS232，非隔离，用于本地调试）
- 传输速率：9.6 kbps ～ 12 Mbps，自动侦测或手动设定
- 双端口内存（DPM）：8 kByte（部分固件版本可配 2/8/16 KB），通过 PCI 基址寄存器映射
- 可寻址 I/O 数据：输入/输出各最大 244 Byte（DP-V1 扩展可达更大，以固件为准）
- 板载指示：RDY（准备）、RUN（运行）、STA（状态）、ERR（故障）LED
- 供电要求：+5 VDC ±5%（≈300 mA），+3.3 VDC ±5%（≈500 mA），由 cPCI 背板供给
- 工作环境：0 ～ +55℃，5%～95% RH 无凝露；存储 -20～+70℃
- 配套软件：SyCon（SYCON-PB）组态工具、Windows/Linux/VxWorks 驱动、C-API（DRV-TKIT）
- 物理尺寸：160 × 100 × 20 mm（3HE Eurocard），约 130 g
- 认证：CE，FCC Class A，RoHS
产品介绍
CIF 80-PB 是 Hilscher 出品的 CompactPCI 规格 PROFIBUS-DP 主站通信卡，主要插在工控机（IPC）、嵌入式控制器或 GE Mark VIe 燃机控制机架的 cPCI 槽位上，让上位系统直接接入 Profibus 现场总线网络——连接远程 I/O、变频器、智能仪表或作为数据采集接口挂到 SCADA。协议栈跑在卡上独立协处理器，不占用主机 CPU，过程数据通过双端口 RAM 实时刷新。
坦白讲，这卡在现场的问题九成是驱动版本不匹配 SyCon 工程、终端电阻忘了设、或 cPCI 槽位 IRQ 冲突。它本身很皮实，但买的时候一定要核对：您的机器是 CompactPCI 还是普通 PCI/PCIe（不能混插），以及原系统用的 Hilscher 固件版本（主站/从站模式在 Flash 里，新旧固件不一定互刷）。GE Mark VIe 应用还要核对控制机柜对 CIF 80-PB 的硬件版本要求。
应用场景与行业案例
我在现场遇过最急的情况是 GE Mark VIe 燃机控制柜 Profibus 通讯卡故障，无法读取余热锅炉侧的第三方汽包液位变送器——CIMPLICITY 里整个 DP 从站变红。没备件只能临时改硬接线旁路，直到 CIF 80-PB 到货换上恢复。这种卡不像 I/O 模块有多余通道冗余，往往是单点故障。
典型场景：
- 燃气轮机 Mark VIe 控制系统——CIF 80-PB 插在 cPCI 机架做 Profibus DP 主站，连余热锅炉现场智能仪表和第三方远程 I/O，是 GE 原厂 BOM 里的指定通信组件。
- 软 PLC / IPC 产线控制——Beckhoff/TwinCAT 或 Codesys 平台工控机通过此卡做 Profibus 主站，省外部网关直接挂西门子 MM440、ET200 等从站。
- 实验室 Profibus 网络诊断/测试台——笔记本+CompactPCI 扩展 chassis 插 CIF 80-PB，用 SyCon + 上位软件抓 GSD 从站报文做现场故障复现。
- 老旧包装/印刷产线 MRO——原装 Hilscher 通信卡失效导致整线停，找同 REV 全新或测试 OK 拆机件原位替换。
真实案例：华东某联合循环电厂，#2 燃机 Mark VIe 报”Profibus Master Timeout——CIMPLICITY DP Slave 3 Lost”，查下来 CIF 80-PB ERR LED 常红、RUN 灭，重插复位无效。库房有一块全新库存 CIF 80-PB（核对与原装同硬件版本，固件由 SyCon 下装匹配），停机窗口断电拔旧插新、上电、ToolboxST 识别正常、SyCon 加载原 GSD 工程——约 8 分钟 Profibus 链路重建，汽包液位数据回来。老师傅说这卡十年不坏，坏了没备件能让你陪着燃机守一夜。
常见问题解答 (FAQ)
Q：CIF 80-PB 支持热插拔吗？能带电拔插？
A：CompactPCI 标准理论支持热插拔，但 Profibus 通信会立刻中断，Mark VIe 或 IPC 可能报主站丢失报警。不建议正常运行时硬拔——计划停机或先确认该 Profibus 网段可暂时离线再操作，插回后要等 RDY/RUN 亮、主机重新枚举。
Q：普通 PCI 或 PCIe 插槽能插吗？和 CIF 50-PB / CIF 104-PB 啥区别？
A：不能。CIF 80-PB 是 CompactPCI（3HE Eurocard 形）接口，物理和电气都与普通 PCI/PCIe 不兼容。CIF 50-PB 是标准 PCI 插槽版，CIF 104-PB 是 PC/104 堆叠总线版——三者互不通用，必须按您机箱槽位类型选型。
Q：换新卡需要重新组态或下装 GSD 工程吗？
A：硬件换完通常需重新用 SyCon 装载原 .syc 工程到卡内 Flash（固件+从站配置存在卡上），主机侧组态一般不动。如果是 GE Mark VIe 应用，ToolboxST 里确认 Communication 模块识别正常后重新下载 CIMPLICITY 工程或激活已有配置即可。
Q：停产了有无替代？
A：Hilscher 后续推了 cPCI 的 netX 系列替代型号（如 CIFX 板卡需核对 cPCI 版本），但固件和驱动不同，不能直接”即插即替”——通常要重新组态。MRO 场景最稳妥是找同 REV 测试 OK 拆机 CIF 80-PB 原位替换。注意市场上也有外置 USB/PCI Profibus 适配器，但不能替代 cPCI 槽内嵌应用。
Q：如何鉴别成色和翻新件？
A：看 Hilscher/Beckhoff 激光铭牌字体锐度、PCB 阻焊颜色均匀度、电解电容顶部无鼓包（老件常见）、金手指无深层插拔划痕。靠谱渠道提供上机架通电演示——RDY/RUN LED 正常闪烁、SyCon 能扫到板卡。急用可接受测试 OK 拆机，但进柜前建议先插测试 chassis 验一遍。
Q：DB9 口终端电阻怎么设？总线两端才需要吗？
A：CIF 80-PB 本身通常不带硬件终端电阻开关，终端电阻应设在 Profibus 总线物理首尾两端的连接器上（通常 220Ω 偏置+390Ω 线路电阻）。如果此卡恰是网络一端，确保该侧 DB9 插头内置或外接终端电阻 ON，否则通信不稳尤其是 12 Mbps 时。
