产品详情

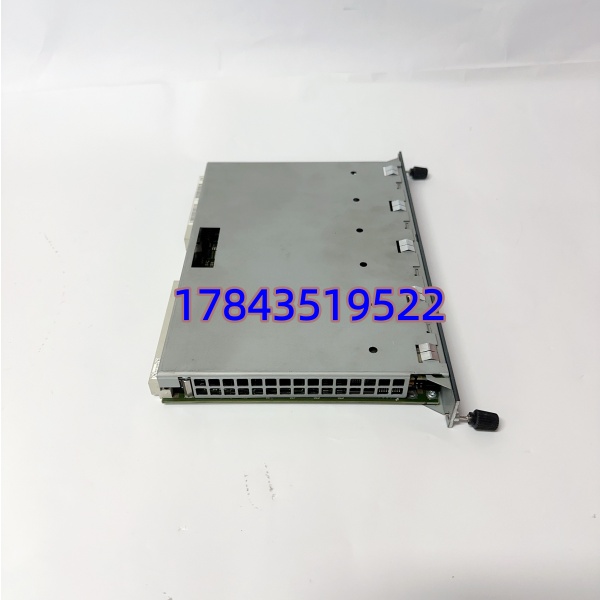

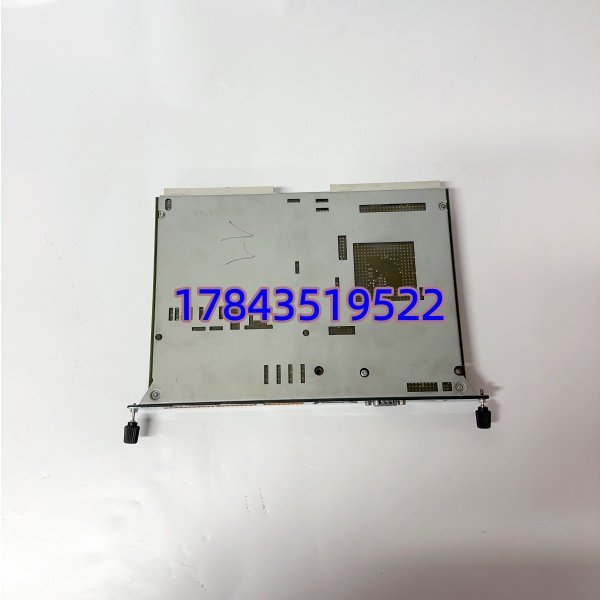

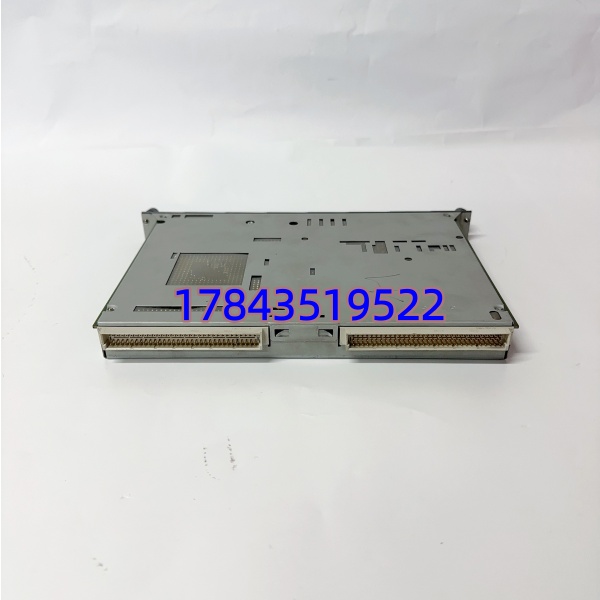

· 型号：FB201（Fireye Series FB Flame Failure Relay / Amplifier）
· 品牌：Fireye（Detector Electronics / Honeywell Fire & Gas）
· 系列：Fireye FB Series — Flame Failure Relay for Self-Check UV / IR Detectors (paired w/ 45UV5 / 85UVF etc.)
技术参数
| 参数项 | 规格值 |
|---|---|
| 产品型号 | FB201（Fireye Series FB — Flame Failure Relay / Amplifier） |
| 常见关联 P/N | 常与 45UV5 (self-check UV) / 85UVF (fixed UV) / Infracycle II IR 探头配用；部分文档标 FB201-1 / FB201-115 (115VAC supply) / FB201-24 (24VAC/DC) — Option 字母定义供电电压 & Jumper 默认 |
| 制造商 | Fireye / Detector Electronics Corp. (Honeywell) |
| 产品类型 | Flame Failure Relay / Amplifier Module (Self-Check UV / IR compatible) |
| 适用探头 | Fireye 45UV5 (self-check UV scanner with purge proving), 85UVF (fixed UV), Infracycle II IR (with rectified signal) — 不兼容非-Fireye 探头 unless signal spec matches (UV pulse train 2-3Hz typical) |
| 输入信号 | 来自 UV 探头：脉冲 train 2–3 Hz (flame present) / <0.5Hz (no flame)；IR 探头：rectified DC level |
| Flame Relay | 1× SPDT Form C (NO/NC/COM) — pick-up on confirmed flame presence after Check Time；drop-out on flame loss + Check Time delay |
| Check Time (CT) | Jumper/SW 设 0.5 / 1 / 2 / 3 / 5 / 10 / 15 s（依 Option — 典型锅炉 2–5 s） |
| Sensitivity | 通常固定或 2-step jumper（依探头 — 45UV5 自检 UV 增益自动 — FB201 仅判别脉冲 count >threshold） |
| 电源 | 依 Option：24 VAC ±15% / 120 VAC ±10% / 230 VAC ±10%（常见 -115 = 115VAC, -24 = 24VAC/DC）— 采购必须核对铭牌电压 |
| 继电器 rating | 5 A @ 250 VAC (resistive), 1/8 HP @ 120 VAC motor rated |
| 自检功能 | 配合 45UV5 探头做 Self-Check UV lamp ignite/quench test each scan — 监测脉冲 absence = scanner fault |
| 状态 indic | 前面 LED：FLAME (green when relay picked), SELF CHECK / FAULT (red/orange blink pattern per manual) |
| 安装 | DIN rail clip (plug-in base) 或 螺钉安装于 45-series enclosure — 依具体变体 ( as module vs 45UV5 integral housing 内 PCB) |
| 工作环境 | -20℃～+60℃, 湿度 ≤85% 非冷凝 (non-condensing) |
| 认证 | UL / FM / CSA / CE / NFPA 85 / EN 298 (依 country) |
| 停产状态 | Fireye 老 FB series 部分变体 EOL — 推新 45UV5 + 85UVF + MicroM (MM/ME) 系列； 部分 region NOS only |
产品介绍
现场碰过链条炉—— Check Time Jumper 被误拨到 0.5s 致阴雨天偶尔 UV 脉冲边际丢步报 Flame Loss 跳 MFT，拨回 3s 恢复。（严格来说 是模拟+继电器混合判据单元——它不”计算”只放大 UV 脉冲计数 & 延时确认；换新空板需照抄 Jumper(Check Time / Sensitivity) + 确认探头型号兼容(45UV5 self-check UV 必须 支持 pulse-count logic；旧固定 UV 85UVF 也兼容但无自检)。原厂部分 变体 EOL 推 MM 系列——到货要求渠道明告 Option(电压/Jumper 默认) 及是否含 DIN 底座(通常单独卖 P/N B501 之类)。）
是锅炉 BMS “火焰眼睛守门员”——它拒动保不住炉膛(爆燃风险) 误动跳 MFT 停产，属典型 A 类安全相关备件；Fireye 对老 FB 系列交期波动二手 NOS 流通，建议按在役 总数 N 做 N+1 冷备（最少 1 件），注意配套 DIN 基座(如 Fireye B501/B502) 也按 1:1 备——端子氧化是高频故障。
替换与升级建议
✅ 直接替换
- 同 Option (电压 / Jumper default / physical form — plug-in vs PCB) ←→ 不同 Date Code —— 拔旧拔 DIN 底座(或换底座同步) → 插新 → 抄 Jumper 设置(Check Time / Sensitivity) 与原一致 → 上电 → 确认 FLAME LED 逻辑正常(有/无火) & Relay 动作。
- FB210 / FB211 有条件替：物理同底座插座兼容 — FB210 增加 2nd SPDT & 可调 sensitivity pot；FB211 类似 — IF 原接线只用单 SPDT & 电气参数兼容可暂替(降配功能 unused) 但建议按原 申购；FB210 替 通常 OK（superset）。
⚠️ 软件兼容（需改硬件设置）
- 新 Fireye MM (MicroM / ME series integrated UV+amp) —— 物理不兼容老 DIN 底座（integrated scanner+electronics 不同 form factor）需换探头+底座+重新 wire BMS 回路 → 属技改非应急替。
❌ 硬件不兼容
- Honeywell / Siemens / Kromschroder 火焰继电器 —— 探头接口/电压/自检协议不同，不可替。
- 45UV5 探头本体（内置电子版）——某些 45UV5 集成放大功能不再需 ；老分体系统必须 ，不可只用 45UV5 探头直接进 BMS 继电器(无自检/延时确认)。
