描述
产品详情
· 型号：G-TUB30480ERSS0
· 品牌：Elmo Motion Control（Israel），现隶属 Bosch Rexroth 运动控制产品线
· 系列：Gold Tuba — 30–480VAC Input, Enhanced Regen + STO Version（ERSS0 = Enhanced Regen + Safety STO + Standard I/O 配置）

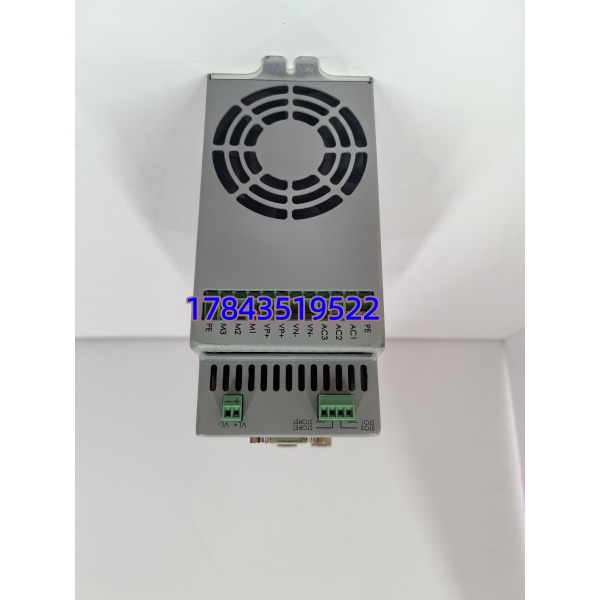

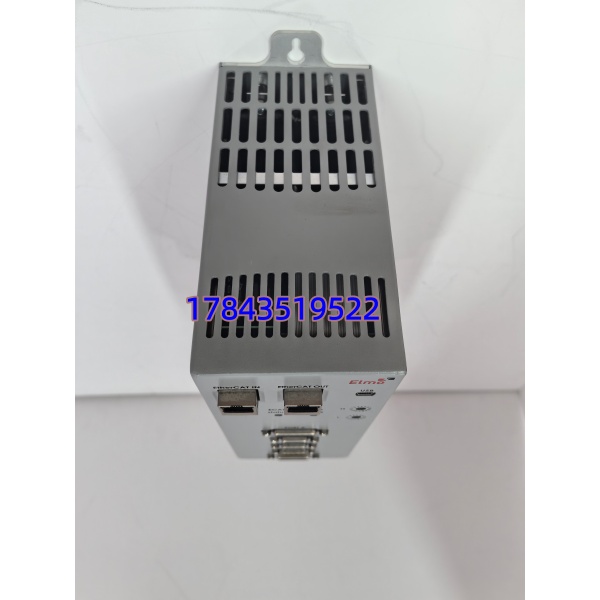

Elmo G-TUB30480ERSS0
规格参数
- 产品名称：Elmo Gold Tuba G-TUB30480ERSS0 — Servo Drive DC Bus Power Supply & Regeneration Unit (with STO)
- 输入电压范围：30 – 480 V AC，50/60 Hz，支持单相（1φ）或三相（3φ）接线（单相降额使用需查降额曲线）
- 额定输入电流：依输入电压及所带伺服轴数总功率而定，典型三相 400VAC 下每 kW 伺服轴 ~2.5 A 输入估算
- 直流母线输出：连续 DC Bus 电压 320 V（230VAC 单相整流）～ 680 V（480VAC 三相整流），最大持续母线电流依所接伺服总和
- 内置再生斩波（Chopper）：有，ER 版本内置 IGBT 斩波控制，可外接制动电阻（典型 50–200 Ω @ 500W–数kW 依应用），斩波开启阈值可设（通常 700–720 V DC）
- 安全功能：2-channel STO (Safe Torque Off) 符合 EN ISO 13849-1 PL e / IEC 61508 SIL 3，通过硬接线安全输入端子实现
- 保护功能：输入过压/欠压、直流母线过压、过热保护（NTC 监测散热器）、相位缺失检测（三相模式）
- 通信接口：通过 Elmo Composer 软件经 RS-232/USB 或 EtherCAT/CANopen（通过 Gold 伺服主站转发）读取 Tuba 状态、设置斩波阈值
- 状态指示：前面板 / 顶部 LED — PWR（输入正常）、BUS OK（直流母线建立）、FAULT、STO Status
- 冷却方式：自然对流 + 可选风扇辅助（高负载时建议柜内强制风冷）
- 安装方式：DIN 导轨（35 mm 顶轨）或 M4 螺钉底板安装，与 Elmo Gold 伺服放大器并排安装于控制柜
- 工作环境：工作温度 0～+55℃（降额 >45℃），存储 -40～+85℃，湿度 5～95% RH 无凝露，符合 IEC 61800-5-1
- 配套件：需单独订购匹配制动电阻（Elmo 推荐 BR-xxx 系列或按 R=U²/P_chop 选型）、输入熔断器/断路器、PE 接地排
- 兼容伺服：Elmo Gold 系列 Whistle (G-HMxx)、Hummer (G-CRxx)、ExtrIQ (G-EXxx) 等采用共直流母线连接，不兼容 Silver / old Bassoon 系列
严格来说，G-TUB30480ERSS0 的 “S0” 后缀代表标准 I/O 与接线端子配置——Elmo 还有带 EtherCAT 同步斩波或不同 STO 组态的变体（如 G-TUB30480ERSEx），购买时核对现场图纸上完整后缀。另外它仅为供电与再生管理单元，不包含伺服控制环和反馈接口，多轴系统里通常一台 Tuba + N 台 Gold 伺服放大器共享母线。

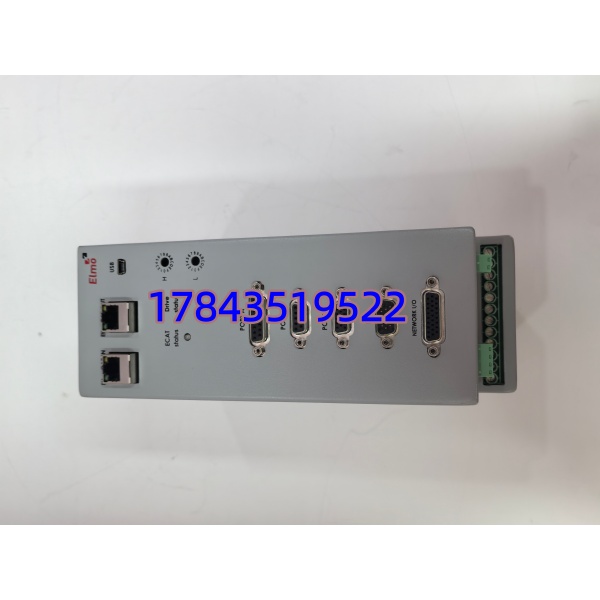

Elmo G-TUB30480ERSS0
产品介绍
在半导体光刻平台的运动控制柜里碰过一回：五轴 Gold Whistle 共直流母线系统，Tuba 输入三相缺一相（上端断路器触头氧化），直流母线跌到 270V 导致高速定位轴报 UV 欠压跟随误差——但真正麻烦的是减速时多轴回馈能量无处耗散，旧版无 ER 斩波的 Tuba 直流母线冲到 820V 触发 Ov 保护全轴封锁。G-TUB30480ERSS0 的 ER（Enhanced Regen）就是针对这个痛点：内置 IGBT 斩波按阈值把多余动能泄放到外接制动电阻，比被动二极管+电阻方案反应快且可调。现场实测发现它的 STO 硬接线如未短接或安全继电器断开，所有挂在母线的 Gold 伺服会即时移除转矩指令（<1 ms），这是整柜安全停机的关键节点而非单台伺服 STO 能替代。
Elmo 产品线随 Bosch Rexroth 整合，Gold Tuba 部分区域进入 Mature / Limited，全新原厂交期波动（8–16 周）。按 ABC 分类属 A 类关键件——它挂了整柜伺服全掉电，比单轴放大器影响面大得多。建议按运动控制柜数量×1 配冷备（最低 1 件跨柜共用），多柜相同型号可互备；制动电阻按独立易损件另备。
应用场景与库存策略
Tuba 单元故障典型征兆：输入正常但 DC Bus 不建立（整流桥或预充电回路故障）、母线电压飘忽、上电报”Tuba Communication Loss”——而原厂若停订，二手 NOS 是主要来源，要警惕电解电容老化（设计寿命约 10～12 年 @105℃）。
- 半导体/面板设备多轴 Gold 伺服共直流母线柜 — 整柜动力心脏，单点故障全停 → 建议按在役柜数 N 配 N+1 冷备（最低跨柜共用 1 件），到货核固件兼容后密封保存
- 精密机床/激光加工多轴 Elmo Gold 平台 — 频繁加减速回馈能量大 → ER 版本必须配合适制动电阻，电阻按最大回馈功率×1.5 选型独立备 1 件
- 包装/锂电卷绕机多轴同步（Gold Whistle/Hummer） — 环境相对温和 → 至少备 1 件冷备，每 2～3 年模拟上电检 DC Bus 建立及 Chopper 触发正常
- 改造评估 — 若整线拟迁 IndraDrive/Bosch CtrlX 可规划 → Tuba 断供是系统升级信号；现阶段若 EOL 公告执行 LTB
真实案例：华东某锂电涂布机八轴 Gold 平台（1×G-TUB30480ERSS0 + 8×G-HM 伺服），运行三年某日晨启 DC Bus 指示灯不亮——查输入端 400VAC 正常、预充电电阻完好，拆 Tuba 发现内部三相整流桥一臂炸裂（上游电网瞬态过压未装浪涌保护器）。该厂按 C 类管”电源模块”只备了开关电源没备 Tuba，紧急调货二手件版本匹配但卖家未做电容老化测试，上电 10 分钟直流母线纹波异常大触发 Ov 告警——二次返退重测换第三家才恢复，耽误近一班次。反思：①Tuba 是共直流母线系统 A 类单点，必须单独列冷备；②二手/拆机件要求上电测 DC Bus 建立波形及 Chopper 触发动作（接假负载电阻验证）；③输入端强烈建议加装 IEC Class II 浪涌保护器，整流桥最怕电网暂态。
