描述
关键技术规格
| 参数项 | 规格说明 |
|---|---|
| 型号 | DM-20 (BRU-200系列) |
| 制造商 | Electro-Craft / Reliance Electric |
| 输入电压 | 100-240 VAC，单相，50/60 Hz |
| 峰值电流 | 20 A |
| 连续电流 | 10 A |
| 内部直流母线电压 | 141-340 VDC (230 VAC输入时可达325 VDC) |
| 命令信号 | ±10 VDC，阻抗 13.3 kΩ |
| 连续分流功率 | 50 W |
| 峰值分流功率 | 4.5 kW |
| 环境温度 | 0 °C 至 +50 °C (32 °F 至 122 °F) |
| 重量 | 约 6.8 kg (15 lbs) |
| 适配电机 | Electro-Craft S系列、F系列 (推荐: S-3016, S-4030, F-4030) |
产品深度介绍

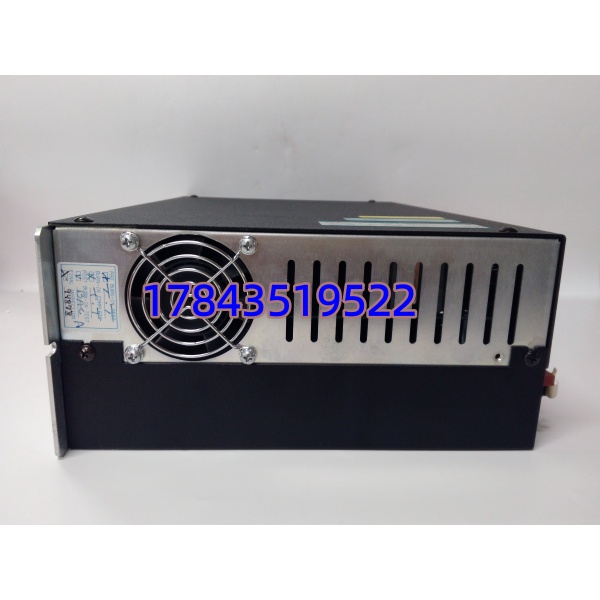

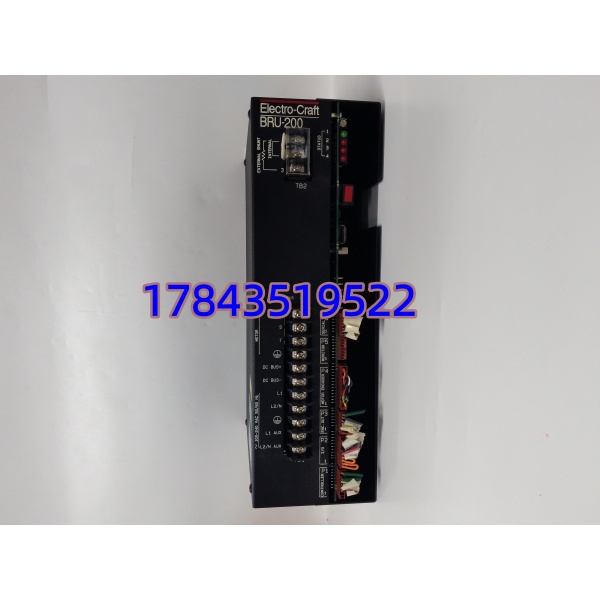

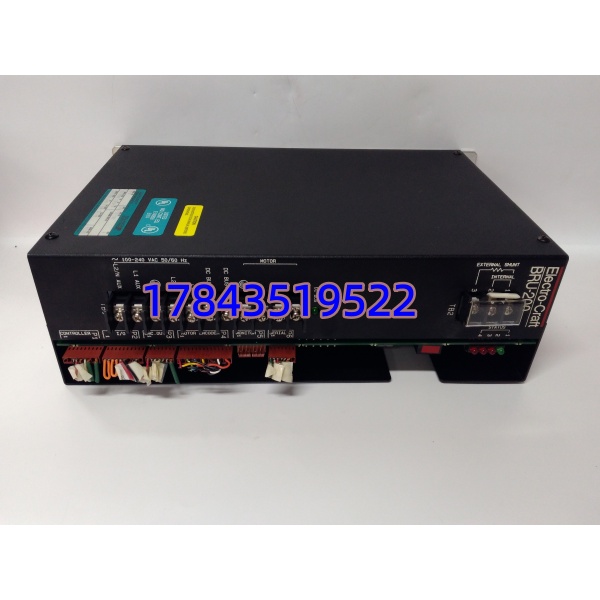

Electro-Craft BRU-200 DM-20 是一款高性能正弦波无刷工业伺服驱动器，属于 BRU-200 系列产品线。它负责为 Electro-Craft 的 S系列和 F系列永磁同步伺服电机提供精确的电源和控制，实现高精度的速度和位置控制。该产品通常用于单轴或多轴应用场景，并可搭配 PRO 系列控制器卡构建完整的单轴定位方案。
这款驱动器的核心价值在于 模块化设计和 强大的自整定 (Auto-Tune) 功能。BRU-200系列驱动器共享通用电源架构，便于构建多轴系统。其自整定算法通过向电机施加恒定电流来测量负载惯量，并自动计算和调整 P、I 增益参数，大幅简化了现场调试的复杂度——用厂家手册的话说，默认参数对于大多数负载已经足够。此外，驱动器支持速度模式和扭矩模式，Scale参数可分别设置为 RPM/V 或 AMP/V，便于匹配不同应用需求。
⚠️ 注意：该型号已停产多年，采购时需确认以下几点：1）输入电压为单相100-240VAC，切勿接入三相电源；2）电机动力线 R、S、T 的相序必须与电机引线一致，否则电机无法正常运转；3）如使用外部分流电阻，需将TB2端子1-2之间的跳线拆除。
应用场景与行业案例
工程痛点描述
像 DM-20 这种停产多年的老型号伺服驱动器，在产线上坏一块就少一块。市面上流通的所谓“全新原装”大多是当年停产前的库存积压，买到就是缘分。替换时最怕的是参数设置不匹配——老设备里存的 Scale、Peak I、滤波器带宽这些参数，如果没提前抄下来，新驱动器上电后电机要么跑飞要么抖得跟筛糠一样。还有就是老旧电机换新驱动器后，电缆接头可能不一样，得重新压线。
典型应用场景
- 包装机械 – 切刀/横封伺服控制
高速包装线上的横封切刀或牵引辊，需要精确的加减速控制和位置同步。BRU-200系列驱动器配合 F系列电机，曾大量用于这类场合。 - 电子装配 – 小型SCARA/直角坐标机器人
3C产线上的贴装、锁螺丝、点胶设备，多轴运动需要稳定可靠的伺服驱动。DM-20的紧凑尺寸和单相供电特性，适合机柜空间有限的场合。 - 印刷设备 – 套色/张力控制
凹版印刷机或柔印机的套色控制、收放卷张力控制，对速度和扭矩的响应要求高。DM-20的速度模式配合 ±10V 模拟量指令，能很好满足这类需求。 - 制药机械 – 灌装/旋盖伺服
液体灌装线的活塞运动或旋盖头的旋转控制，需要精准的扭矩和位置控制。DM-20自整定功能可快速适应不同批次的灌装负载变化。
案例：华东某包装设备厂紧急更换
去年底，苏州一家包装设备厂的售后部门接到客户电话——一台出口东南亚的自动套膜机，封切刀伺服驱动器冒烟了，生产线停摆。设备用的是 Electro-Craft DM-20，客户那边是东南亚的园区，根本没备件。
厂里的工程师老周翻遍仓库，找到一台之前做改造时拆下来的旧 DM-20，标签有点模糊但还能看清型号。他让现场的技术员把旧驱动器的参数页面一张张拍照片发过来——Scale 值、Peak I、滤波器带宽、增益系数，全部记录清楚。然后他把旧驱动器的参数逐一输入到备用驱动器上，用顺丰特快发过去。
