描述
产品深度介绍

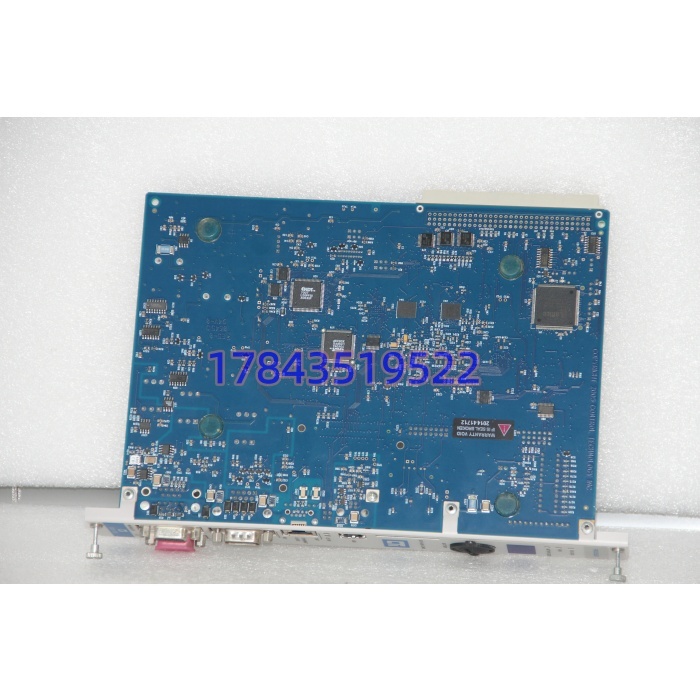

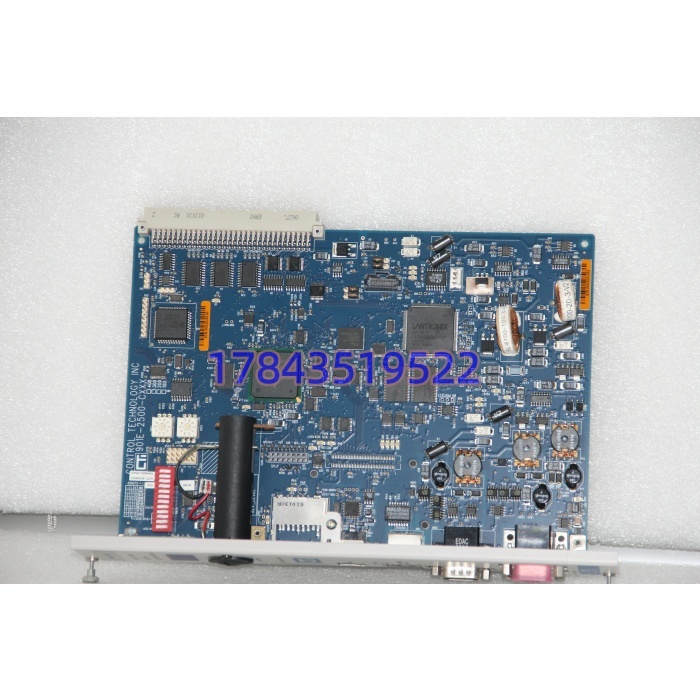

CTI 2500-C200 是美国 CTI 公司推出的工业级PLC处理器，专为替代西门子 Simatic 545 系列老旧控制器而设计。该模块保留了原系统的电气特性和机械尺寸，无需改动机柜接线即可完成升级，是解决西门子老设备备件断供问题的优选方案。
作为一款面向连续生产的控制核心，2500-C200 搭载 Integrity 实时操作系统，运算稳定性优于传统PLC。它原生集成以太网、USB及RS232接口，支持 Profibus-DP 主站协议，既能作为独立控制器运行，也能接入大型DCS系统。对于正在面临 545 系列停机风险的工厂，这是目前性价比最高的硬件延续方案。
关键技术规格
| 参数项目 | 规格数值 |
|---|---|
| 产品型号 | 2500-C200 |
| 处理器架构 | 32位 RISC 处理器 |
| 用户内存 | 256 KB |
| 操作系统 | Integrity RTOS |
| 数字 I/O 容量 | 2048 点 |
| 模拟 I/O 容量 | 1024 点 |
| PID 控制回路 | 64 路 |
| 报警处理能力 | 128 个 |
| 以太网接口 | 1 x 10/100 Mbps RJ45 |
| 串行接口 | 1 x USB, 1 x RS232C |
| 现场总线支持 | Profibus-DP 主站, RS485 RIO |
| 程序存储 | SD 闪存卡槽 (支持最大 32GB) |
| 替代型号 | 兼容西门子 545-1101, 545-1102 |
| 工作温度 | 0°C 至 60°C |
| 供电电压 | 24 V DC (通过背板供电) |
安装与接线指南
阶段一: 准备工作 (预计耗时: 15分钟)
⚠️ 安全第一:
- 申请工艺停机窗口，确认现场设备处于安全状态。
- 切断控制机柜总电源，包括UPS输出。
- 等待5分钟，让模块内部电容充分放电。
工具准备:
· 防静电手环 + 防静电垫
· 小型一字螺丝刀 (用于撬起模块卡扣)
· 内六角扳手 (视机柜螺丝规格而定)
· 手机 (必须拍照记录旧模块状态)
备份工作:
· 关键步骤: 导出当前545控制器的运行程序，存入U盘及云端双备份。
· 拍照记录: 旧模块上的DIP开关位置、所有接线端子排布、模块在机架中的物理槽位。
阶段二: 拆卸旧模块 (预计耗时: 10分钟)
- 拆除旧模块上下两端的固定螺丝。
- 小心撬动模块底部的卡扣，解除与导轨的锁定。
- 双手扶住模块两侧，垂直向外拔出。严禁左右摇晃，防止背板针脚弯曲。
- 检查原装背板连接器，确认无针脚歪斜或异物堵塞。
阶段三: 安装新模块 (预计耗时: 10分钟)
- 佩戴好防静电手环，从防静电袋中取出 CTI 2500-C200。
- 核对配置: 对照旧模块照片，设置新模块的DIP开关（主要涉及节点地址和通讯速率）。
- 对准背板插槽，平稳垂直地推入模块，直至卡扣自动锁紧。
- 恢复接线: 严格按照之前的拍照记录连接端子，特别注意24V电源极性。
- 拧紧固定螺丝，检查模块安装是否牢固平直。
