描述
产品详情

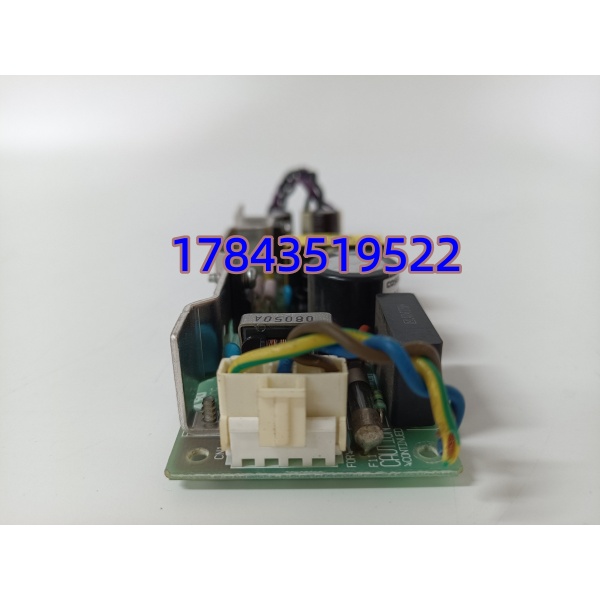

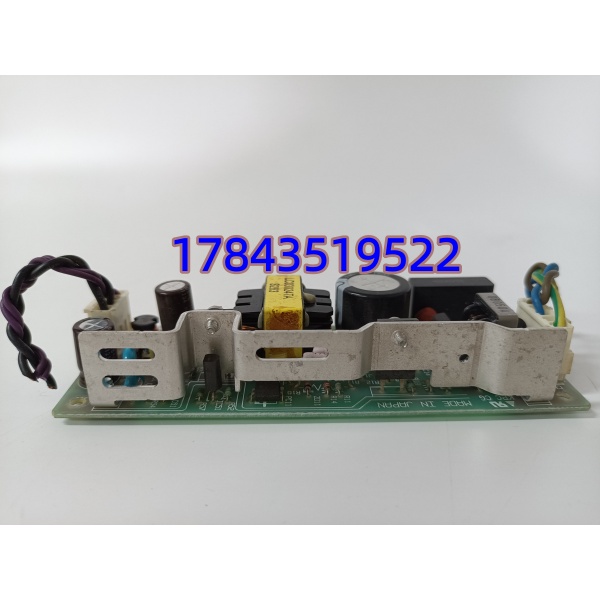

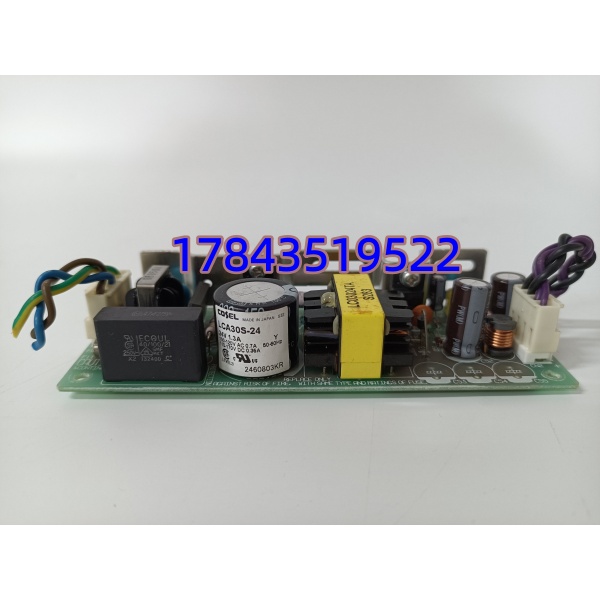

· 型号：LCA30S-24（原厂 2020-04 停产）
· 品牌：COSEL（科索）
· 系列：LCA 开放框架 AC-DC（30W 级）
技术参数
| 参数项 | 典型值 / 说明 |
|---|---|
| 产品身份 | 单路输出开放框架 AC-DC 开关电源（PCB 底座安装） |
| 输入电压 | AC 85–132 V 1φ 或 DC 110–170 V（不支持 230 VAC 全球宽压，这是 LCA 系老架构局限） |
| 输出电压 | 24 VDC 固定（选件 -Y 带电位器可 ±10% 调） |
| 输出电流 | 1.3 A |
| 输出功率 | 31.2 W（24 V × 1.3 A） |
| 效率 | 约 82%（230 VAC 不可测，因不支持宽压） |
| 电压调整率 | 输入 85–132 VAC 变动时输出 ±1% 内 |
| 纹波噪声 | 厂家标称依负载，典型 <120 mVp-p（具体以原厂手册为准） |
| 保护功能 | 过流 >105% 额定自动恢复；过压 >115% 齐纳钳位；内置浪涌电流限制 |
| 隔离耐压 | 输入-输出 2 kVAC（部分资料标 2 kV，LFA30F 升级款为 3 kV） |
| 工作温度 | -10°C 至 +60°C（无风扇自然对流，>40°C 按手册降额曲线减载） |
| 安规认证 | UL 60950-1、CSA C22.2 No.60950-1、FCC-B、VCCI-B、DEN-AN |
| 机械尺寸 | 50 × 25 × 132.5 mm（W×H×D） |
| 重量 | 150 g max |
| 安装方式 | 底座螺钉固定或可选外盖/底架（LCA100S/150S 才有，30W 级裸板） |
| 可选尾号 | -C 三防涂层 / -G 低漏电流 / -Y 带调节电位器 / -CY 涂层+电位器 |
| 原厂状态 | Discontinued 2020-04，保修期原厂 2 年（库存件按商家保） |
产品介绍
控制柜里一块老日系分析仪表突然黑屏，拆开发现给它供电的 LCA30S-24 电容顶帽——这种事在运行十五年的水处理或制药装置上不是新闻。它是 COSEL 在 1993 年放出来的 LCA 开放框架小电源，干的事很单纯：吃 85–132 VAC（或 110–170 VDC），吐 24 VDC 1.3A 给 HMI 小屏、气体分析仪、电磁阀岛、通信网关这类”吃电不多但绝不能停”的辅助负载。开放框架没外壳，直接拧在底板或自制托架上，省空间也省成本。
选它而不是上 LFA30F-24，在存量老柜里理由很实在：尺寸 50×25×132.5 mm 完全对得上，原机加工孔位、原接线端子排（H-IN-5/H-OU-9 线束）都不用动。但得睁眼看清——LCA30S-24 只认 85–132 VAC，老美标 120 V 柜用着香，碰到国内 220 VAC 单相电直接输入过压保护锁死。现场实测发现，某进口色谱仪国内改电时没注意到这点，原电源标 85–132 VAC，电工直接并到 220 VAC 母线上，上电”啪”一声过压钳位，后续批次全换 LFA30F-24 宽压版。严格来说 LCA30S-24 的替代逻辑是”同尺寸升宽压”，不是”同型号续命”，买前先量现场一次侧电压再决定。
