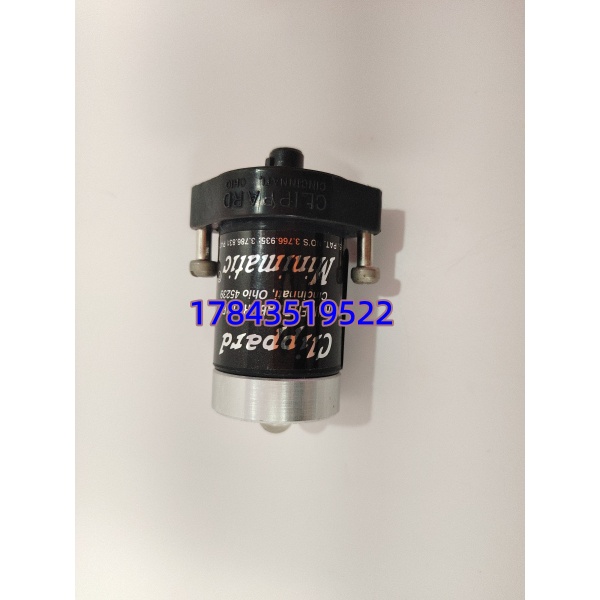

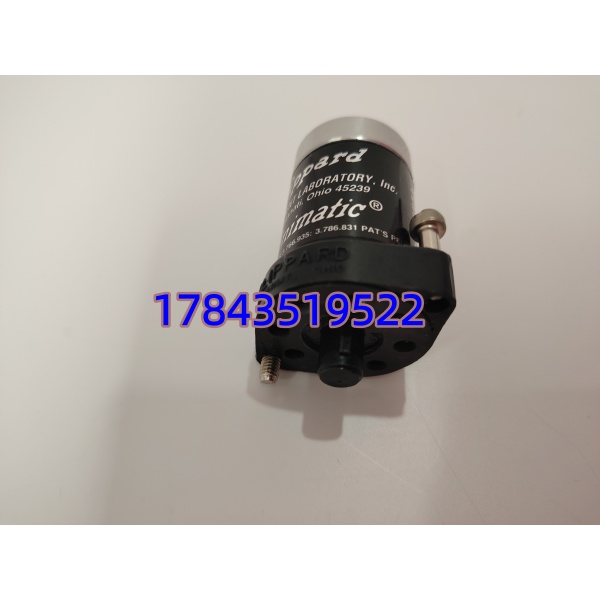

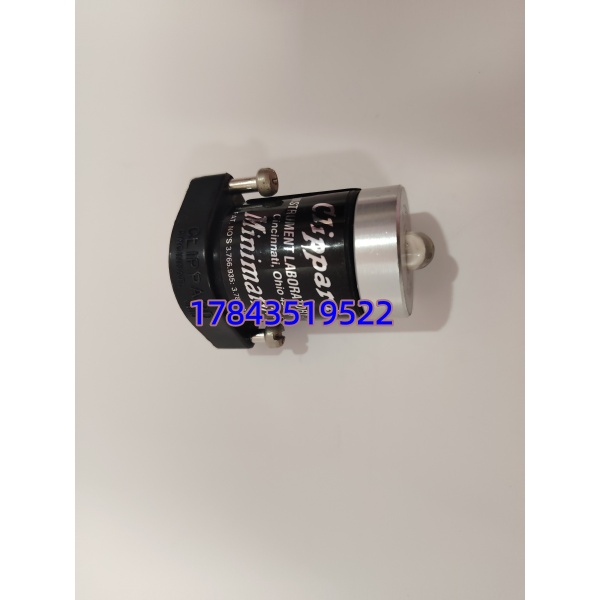

· 型号：R311（R-311）
· 品牌：Clippard
· 系列：Clippard Minimatic® — 3/2 Way Pilot Operated Spool/Poppet Valve
规格参数
- 产品型号：Clippard R311（Minimatic R-311 系列 3/2 通气控先导阀）
- 阀功能：3 口 2 位置（3/2），常闭（NC）或常开（NO）依安装朝向，弹簧复位
- 操作方式：外部气控先导（Pilot），可接受 1～4 路先导信号（多先导口版），实现气动 OR/AND 逻辑
- 流量系数 Cv：≈0.14（典型 9 SCFM @100 psig，依据 Clippard Cat. R-311 Datasheet）
- 工作压力（主气口 P→A）：0～150 psig（10.3 bar）
- 先导（控制）压力：最小切换 ~20 psig（1.4 bar），推荐 25～150 psig
- 介质：过滤、润滑或非润滑压缩空气 / 惰性气体（N₂ 可用，禁止腐蚀性/含尘）
- 接口尺寸：主口 #10-32 UNF（标配）或选 1/8″ NPT 转接；先导口 #10-32 UNF
- 端口形式：Octoport® 四边对称安装孔位（可面板/底座安装），自带 O-ring 密封面
- 阀体材质：玻璃填充 Acetal（标准）或阳极氧化铝（高压/高温版）
- 密封材质：Buna-N（Nitrile，标准），可选 Viton® 用于特殊温度
- 工作温度：32～180 °F（0～82 ℃），Viton 版可达 204 ℃ 间歇
- 安装方式：Minimatic Octoport 底板（如 Clippard MT-* 系列）或面板螺钉固定
- 重量：≈28 g（Acetal 本体）
- 符合标准：NFPA / ISO 5599-1微型阀参考尺寸，RoHS（依具体材质变体）
产品介绍
(E 维护者视角)
现场实测发现，这小东西最容易被低估——某药企自动灌装线用的就是 R311 做”双手安全与门”（Two-hand safety AND logic），装在 40×40mm 的气路岛上。五年后阀芯 O-ring 硬化导致先导信号给足但主阀不切换，灌装头卡在半开位触发安全光幕停机。维护工第一反应是查电磁阀线圈，折腾一小时才想到是先导阀内泄。R311 本质是个纯气动逻辑元件：无线圈、无发热、无电磁干扰，靠外部气控信号推阀芯，特别适合对 EMI 敏感的分析仪器或防爆区（无火花）。严格来说它分单先导（常闭/常开 NC/NO）和多先导（可接 2～4 路做气动 OR），采购时必须核对现装机是单先导还是多先导版——混买回去插上气路不通。
从备件 ROI 看：Clippard Minimatic 系列虽仍在产但特定 R311 老批次（Acetal 本体+特定先导口数）交期偶发 6～10 周（美产海运），而它是气动逻辑岛上的”节点”——坏一颗整岛逻辑失效，灌装/检测线停线每小时损失少则数千多则数万。建议按 ABC-C 类（低耗/高缺货后果）每台关键设备气动岛留 1 件冷备，多台同类机集中囤 2～3 件跨线共享 Buffer Stock，几十美金占用换掉等美西海岸发货的空窗。
应用场景与库存策略
气动逻辑阀故障表现很隐蔽——不是完全不动而是”偶发不切换”或”复位慢”，在高速自动线上常被误判为传感器抖动，平均故障定位时间（MTTR 诊断）被拖长，最终倒逼整线停做气路排查。
- 制药/食品自动灌装线双手安全与门逻辑（无火花气动逻辑，防爆区友好）→ 非它不兼容（Octoport 底座专属）→ 建议每条关键灌装线气动岛旁备 1 件冷备件（同先导口数/NC or NO 配置），全厂多线集中囤 2 件
- 临床检验分析仪（生化/免疫）样气/清洗液流路切换（紧凑空间 + 低死体积 + 无 EMI）→ 建议纳入年度点检做先导压力响应测试，关注 O-ring 硬化迹象（乙醇蒸气环境加速老化）
- 半导体封装设备微型夹具气控（若使用 Clippard Minimatic 岛且 BOM 指定 R311）→ 不建议用普通电磁阀替代（空间不够且 EMI 干扰敏感电路），新项目尽量统一全厂 变体减少 SKU
- MRO 采购避坑 → 下单必须注明：① ②NC 或 NO ③单先导(1 pilot)或多先导(2/3/4 pilot) ④接口（#10-32 原装还是带 1/8″ NPT 转接块）⑤本体材质（Acetal 标准 / Alum），只写””回来可能是你用不了的变体
真实案例：华东某疫苗车间 B 线自动加塞机，气动逻辑岛用三只 做”双手按下 AND + 护罩关好 OR”连锁。投运第 7 年某秋检模拟双手测试发现偶尔不动作，仪电先查光电、查主电磁阀都 OK，浪费两小时。最终隔离出右侧 （双先导 NC 版）在 30 psig 先导压下阀芯迟滞 >200ms（原厂典型 <15ms），拆开见先导活塞 O-ring 棱边硬化。库房恰有按建议囤的同配置 NOS ，停机 15 分钟更换 Octoport 模块（不断其他气路——Octoport 设计允许单阀拔换）→ 恢复。若等调货代理商报美产 8 周海运，那条 B 线要停到货为止或临时改 PLC+电磁阀（需重新验证 GMP 变更，至少 2 周审批）
