描述
产品详情

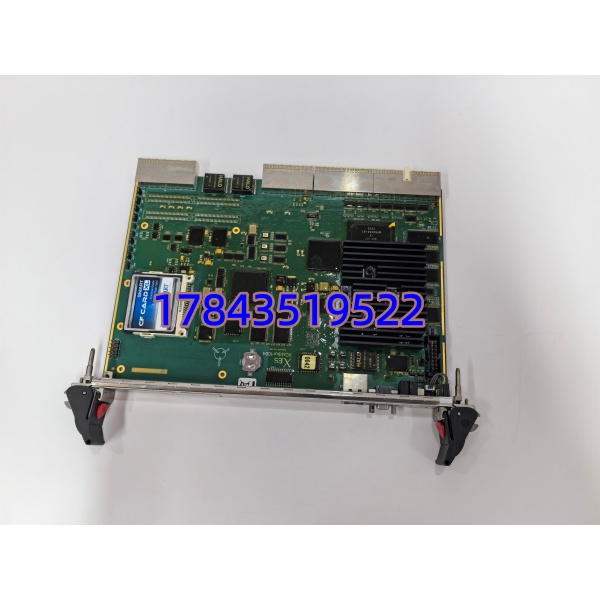

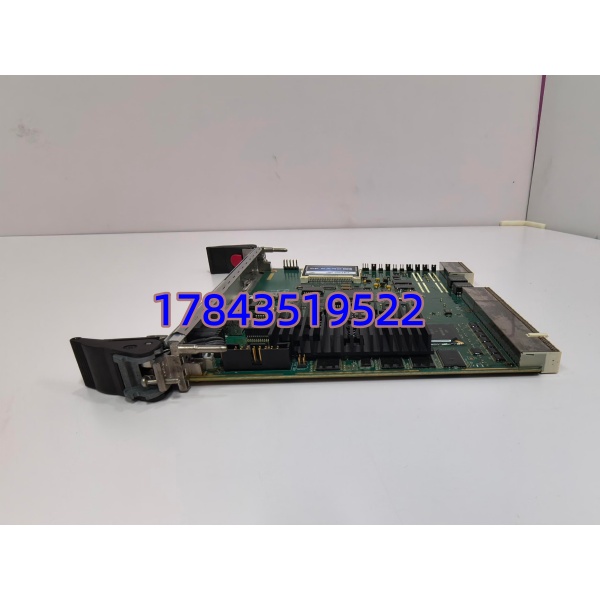

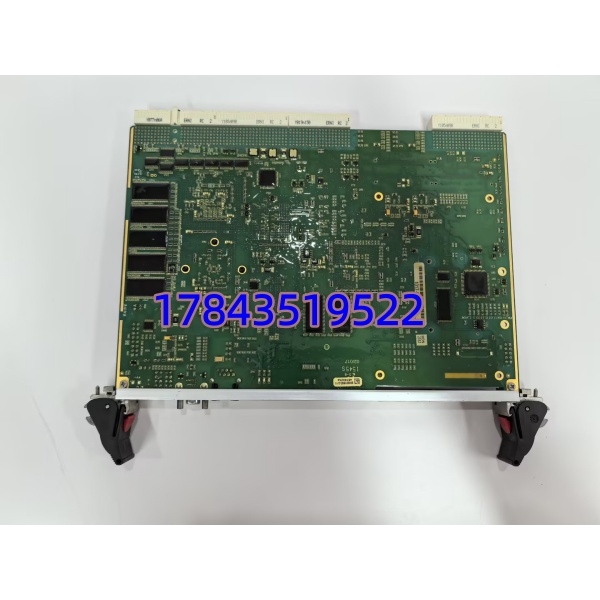

· 型号：MCP-1004（亦见 MCP1004，CCC 定制项目标识，采购建议注明 “CCC MCP-1004 (GE Fanuc MCP Series 4-Slot Processor Chassis/Board)” 并附原设备照片）
· 常见关联 GE 料号：IC693/IC697 配套 CPU 或 VME CPU 模块（如 VMIVME-7750 系列当用于同类机箱），MCP-1004 有时仅指标机箱背板+电源，CPU 卡单独订货
· 品牌：CCC (Custom/OEM 集成，源自 GE Fanuc / Total Control Solutions 早期产品线)
· 系列：MCP Series — Multi-Channel / Mission Critical Processor Platform, 4-Slot Version
规格参数
| 参数项 | 规格值（典型 VME/CPCI 架构 MCP-1004 机箱或载板） |
|---|---|
| 产品型号 | MCP-1004 (CCC Custom Project ID; functionally GE Fanuc MCP 4-Slot Unit) |
| 架构 | VMEbus (VME64) 或 CompactPCI (cPCI) 4-Slot 背板（依原厂配置，常见 VME） |
| 插槽定义 | Slot 1 = CPU 卡（如 GE Fanuc VMIVME-7750 / 7807 或 Motorola MVME 系列），Slot 2～4 = I/O 或通信模块 |
| 处理器(典型) | 依插装 CPU 卡——常见 Pentium / 486 / PowerPC 依年代（板载 DOC / Flash 存 OS 镜像如 VxWorks / QNX / MS-DOS Embedded） |
| 存储器 | DRAM (依 CPU 卡 32～512MB EDO/SDRAM) + Flash / DiskOnChip (boot + app) + NVRAM (参数保持,电池后备) |
| 前面接口 | 依据 CPU 卡：1～2×Ethernet 10/100(RJ45)、2～4×RS-232/485(DB9)、PS/2 键盘鼠标(早期)、VGA(部分) |
| 背板 I/O | 通过 VME P1/P2 连接器与插槽模块交互；部分配置 PMC / IP 夹层卡扩展 |
| 电源 | 机箱内置开关电源：常见 24VDC 输入或 110/220VAC 宽压，输出 +5V / ±12V / +3.3V 给背板，典型 150～300W |
| 冷却 | 机箱后部双/单风扇 tray，可抽换滤网 |
| 状态指示 | 电源 PWR / CPU RUN / Fault / LAN Link LED（依 CPU 卡及背板设计） |
| 安装 | 19″ 机架式 2U～3U 高度（依具体机箱），前快锁把手 + 滑轨 |
| 配置软件 | 依 CPU 卡：GE Fanuc Proficy Machine Edition / VxWorks Tornado / 厂商 DOS-based Config Tool（多已 EOL） |
| 工作温度 | 0℃～+55℃（控制室），存储 -20℃～+70℃，湿度 5%～95% 非凝露 |
| 认证 | CE / UL 508（依批次），符合 IEC 61131-2 工业四级（典型） |
| 物理尺寸(参考) | 约 440(W)×88(H,2U)×300(D) mm（4-slot VME 机箱），重 ≈4～6 kg（含电源、背板、空槽盖板） |
产品介绍
在老厂辅助车间 DCS 扩展柜或 TSI 数据集中—— 类机箱常跑专有的数据采集/协议转换程序（有时就是台嵌 VxWorks 的 VME 单板机套铁皮壳），负责把串口头数据打包送主 DCS 或做就地顺控。(现场实测发现老 VME 机箱最脆弱的是电源电容老化 + 背板 VME 连接器氧化致间歇性 NAK，建议每轮大修做 5V/12V 纹波测试及金手指清洁。) 它挂了 = 对应扩展功能（数采链路或专控回路）失效，主工艺 DCS 多冗余故不直接影响跳机，但数据黑洞或专控失去常引发辅机盲操——按 B～C 类中偏关键，建议 N+1 冷备或整机备。
按备件 ABC： 整体 EOL 超十年，GE Fanuc 老 VME 产品线多数 Obsolete，原厂新造无，市面靠 NOS 机箱+测拆机 CPU 卡。单价从几千到上万不等但交期基本”有就是运气”，按在线同类装置数 ÷ 2（向上取整）+ 1 台全局冷备（整机或至少关键 CPU 卡+电源做 Kit）囤——尤注意配套应用盘/Flash 镜像需同步备份，否则换板无法 Boot。
应用场景与库存策略
老式 DCS 扩展处理/协议网关、TSI 数据集中器、专用燃机辅助控制柜——（4 槽 VME/CPCI 机箱+CPU）跑嵌入式应用做数据汇聚或专控顺控。故障且无备件时对应扩展功能全失（主工艺多不受影响但辅机/数采盲区）。
- （连续运行 3～5 年无冗余）→ 非它不可（专有 VME BIOS+应用镜像）→ 建议：按在线同类装置数 N，备 整机或关键 Kit = CPU 卡(同型号 VMIVME-xxxx)+电源模块+背板（若可拆）ceil(N/2)+1 套；存原包装+干燥柜，每 24 月做一次上电 Boot 自检读 POST / Application Load OK。
- 混用注意： 内 CPU 卡常见 VMIVME-7750 / 7807 / MVME 系列——换整机时需确认 CPU 卡型号/Flash 内容/BIOS 版本与原一致或能做 Image Clone（用 CompactFlash/DiskOnChip 镜像备份）。
- 电源先行故障模式：内置开关电源 5V 输出纹波 >50mVpp 或电压漂低是 VME CPU 随机 Reset 首要嫌疑——建议备同规格 GE Fanuc / Lambda 等品牌 VME 标准电源（如 ASTEC / Artesyn 带 -48V/24V 或 110VAC input 依现场）单独作为耗材备。
- 应用备份：换板前确认 CompactFlash / DiskOnChip / Flash 镜像 + 启动参数(NVRAM 设置) 已完整备份（有时存于 CPU 卡旁 NVRAM 电池维持）——新板空机需克隆或重下装。
真实案例：
某自备电厂除灰系统用 CCC 贴牌 （内装 VMIVME-7750 + 4-slot VME 背板）做 PLC←→除灰程控上位协议转换。运行第 12 年某雷雨后 上电风扇转但 CPU 无显示——量背板 5V 仅 4.78V 且纹波大，确认电源模块滤波电容失效。原备件只囤过 PLC 模块未囤 VME 机箱件，原厂渠道 EOL 无新造，第三方找同型号拆机电源+CPU 卡 5 天到换上（从旧镜像 Clone 启动 OK）。事后修订：VME 机箱类按 “电源模块+CPU 卡 Kit N÷2+1” 设 Buffer Stock，并建立每年测 5V/12V 纹波及 NVRAM Parameter Dump 制度。
