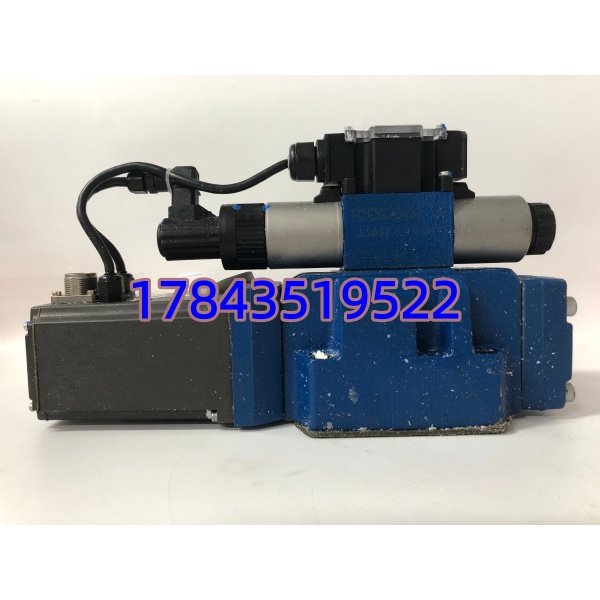

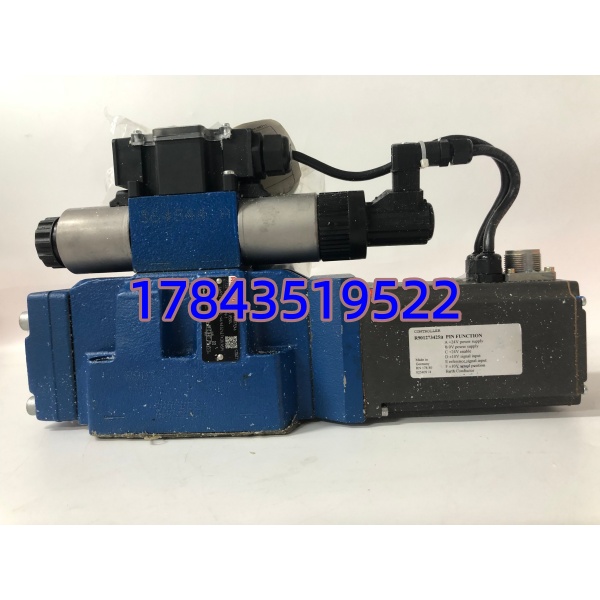

描述
关键技术规格

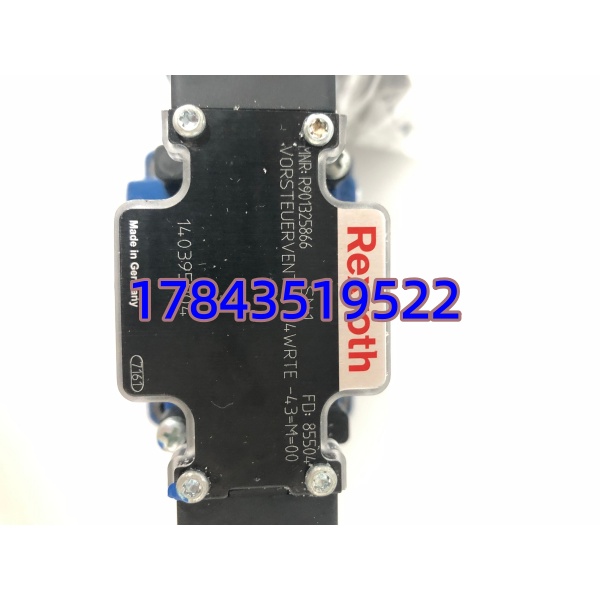

| 参数项 | 规格值 |
|---|---|
| 产品型号 | R901325866 (VT-MSPA1-508-10/V0) |
| 适配阀型 | 力士乐 4WRPE, 4WRPEH, 4WRVE 系列比例方向阀 (带 LVDT 反馈) |
| 指令输入 | ±10 V DC (电压型) 或 4–20 mA (电流型，跳线可选) |
| 输出驱动电流 | 最大 ±800 mA (取决于阀线圈阻抗) |
| 供电电压 | 24 VDC (19–35 VDC 范围)，典型功耗 8–15 W |
| 斜坡功能 (Ramp) | 加速/减速时间 0–10 s 可调 (电位器或外部电压) |
| 颤振 (Dither) | 频率与幅值可调矩形波，消除阀芯静摩擦 |
| 使能控制 (Enable) | 外部 TTL/干接点控制，用于安全联锁 |
| 监测输出 | 阀芯位置反馈电压 (LVDT 解调输出) |
| 安装形式 | DIN 41612 Eurocard (100×160 mm)，需配 VT-HS 机架或防护盒 |
| 工作温度 | -20 ~ +60°C，存储 -40 ~ +85°C |
| 防护等级 | IP20 (模块本体，需安装于控制柜或防护盒内) |
| 认证 | CE / UL (依批次) |
质量透明化
成色为全新原装或优质库存，每块出库前按以下 SOP 执行：
1. 入库验收检测
- 来源追溯：核对 Rexroth 原厂标签，录入序列号及 R901325866 / VT-MSPA1-508-10/V0 完整型号。
- 防伪识别：检查激光印字清晰度、PCB 批次丝印、电位器无人为乱调痕迹。
- 外观检查：Eurocard 金手指无氧化磨损、电解电容无鼓包、接插件针脚无弯曲。
- 附件核对：随板附防静电袋及出货单；VT 机架/防护盒/阀侧线缆需另购。
2. 上机功能测试（Live Test）
- 测试环境：Rexroth VT-HS 安装盒 + 24 VDC 稳压电源 + 程控信号源 + 模拟负载（等效阀线圈）。
- 测试内容：
- 上电自检——PWR LED 常亮，无 Err 报警。
- 指令响应——输入 0%/50%/100% ±10V 阶跃，验证输出电流线性跟随。
- 斜坡功能——调节 Accel/Decel 电位器，确认输出斜率变化有效。
- 颤振功能——调节 Dither 幅值/频率，示波器观察输出电流叠加交流分量。
- 使能逻辑——断开/闭合 Enable 端子，确认输出电流归零/恢复。
- 反馈监测——验证 LVDT 解调输出电压与模拟位移成比例。
- 连续热运行——带电 >4 小时，监测输出漂移 <±1% FS。
- 测试记录：生成 Test Report，发货前可提供测试照片/视频。
3. 电气参数测试
- 24 VDC 供电电流测量（静态及带载）。
- 输出电流满量程校验（串入精密采样电阻测量压降）。
- 接地电阻连续性检查（保护地端子）。
4. 配置与验证
- 记录板面所有电位器（Gain, Ramp, Dither 等）出厂设置位置（微距拍照），发货保持测试合格状态。
- 注明：如现场旧板有特定刻度标记，请换前拍照，到货可按相同刻度预置。
- 注明：此为纯模拟电子放大器，无用户可刷写固件。
5. 最终质检与包装
- 资深质检员签字确认。
- 防静电袋抽真空密封 + 气泡膜 + 加厚瓦楞纸箱。
- 贴附 QC PASSED 标签（日期 + 检验员工号）。
支持视频验货。通过上述测试把电位器接触不良、输出漂移等隐患压到最低。
技术避坑指南
❗ 子型号必须核对 — VT-MSPA1 系列有多种配置（如 -501, -502, -508）。R901325866 特指 VT-MSPA1-508-10/V0，换错子型号可能导致阀行程不足或 Enable 逻辑相反。拆前务必拍清楚旧板完整型号照片。
❗ 电位器先拍照再拆 — Gain（增益）、Ramp（斜坡）、Dither（颤振）、Zero（零点）等共 5~7 个电位器。换件前用手机闪光灯拍高清特写记下刻度，新板按相同刻度预置，上机仅微调 Dither——别凭感觉全拧到中间。
❗ 使能(Enable)逻辑 — 大多数现场 Enable 为常开干接点闭合有效（或 24V 高电平）。若换新板后阀完全不动作但 PWR 灯亮，先短接 Enable 端确认，别急着判定板坏。
❗ LVDT 接线相位 — 阀内 LVDT 次级 S+/S- 接反会导致位置反馈极性反（指令开阀反馈减小）。调完 Gain 发现阀往反方向跑，先查这个。
❗ ESD 防护 — Eurocard 金手指对静电敏感，拔插戴手环。放大器对柜内粉尘敏感，建议装入 Rexroth VT-HS 防护盒。
慢就是快。换前把以上确认完，基本一次调稳，不用通宵排故。
