描述
产品详情

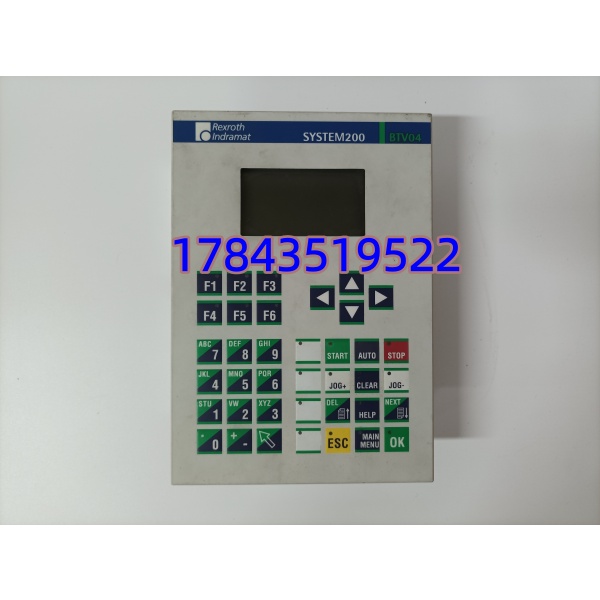

· 型号：BTV04.2GN-FW
· 品牌：Bosch Rexroth（Indramat）
· 系列：BTV04 / System 200
技术参数
| 参数项 | 指标值 |
|---|---|
| 模块定位 | 微型控制面板（操作+显示+少量 DI/DO 扩展） |
| 显示 | 单色图形 LCD，128×64 px，可见光区 68×37 mm，CFL 背光 |
| 键盘 | 38 键标准膜键盘（16 键带 LED 机器控制键，7 键用户可编程） |

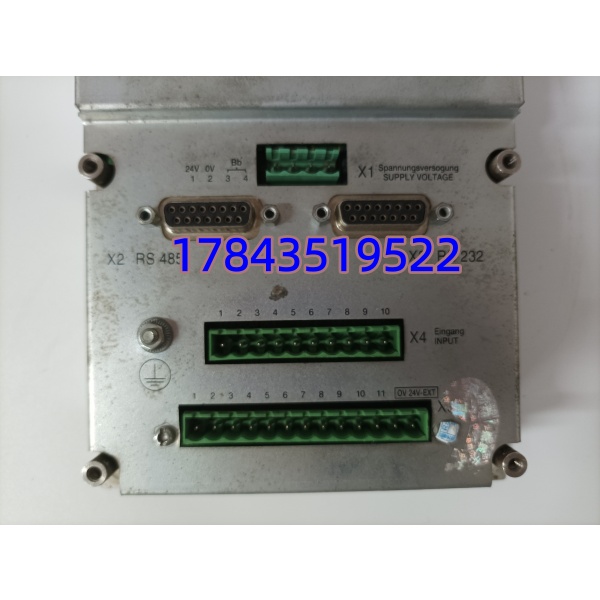

| 通信接口 | COM1 RS485（总线能力，接 Indramat CLC/CLM）、COM2 RS232（调试/PC） |
| 数字输入 | 10 路 24 VDC 隔离（DI） |
| 数字输出 | 11 路 24 VDC 隔离（DO） |
| 内部资源 | 约 1 MB Flash + 512 kB RAM（依 Rev），68000 系微控制器 |
| 固件 | 工厂分配，按主机系统版本单独订购烧录（FW 后缀即固件可配件） |
| 供电 | 24 VDC（18-30 VDC），典型 400 mA，最大约 0.5 A |
| 安装 | 面板开孔嵌装，铝制前框螺钉锁柜门，后面壳 IP20 |
| 防护等级 | 前面板 IP65，壳体 IP20 |
| 工作温度 | -20 ℃ ～ +60 ℃（存储 -25 ～ +70 ℃） |
| 尺寸/重量 | 约 144×72×48 mm（各渠道标 203×143×45 或 144×82×40 依前框/后壳计），重 0.5-1.65 kg |
| 适配系统 | Indramat CLC、CLM、IndraControl VCP、MNS3 低压开关柜张力控制 |
| 状态 | 原厂停产，渠道走库存新品/拆机检修/屏膜翻新 |
产品介绍
128×64 单色 LCD、RS485 走 Indramat 私有总线、前面板 IP65 铝壳——这三个硬参数基本锁死 BTV04.2GN-FW 在 System 200 老机床里的位置。它不跑数控通道插补（那是 CLC/CLM 主机的事），只把轴坐标、报警号、参数表画出来，让操作工不用开笔记本就能改刀补、解急停、看伺服故障码。某个铝箔轧机张力控制柜碰到过：原柜 1999 年 BTV04.2GN-FW 的 CFL 背光管老化发暗，RS485 终端电阻松脱导致 COM1 偶发掉线；换面板前不擦柜内 24 V 电源纹波，新面板上去同样通讯闪——换老 HMI 第一件事是量 24 V 供电和 RS485 两端 120 Ω 终端，不是先怀疑 LCD 主控。
严格来说它只在 Indramat BTV04 / System 200 这条窄链里算原生件：后端走 RS485 私有协议咬 CLC 主机，进不了 IndraControl L/M 新平台的 PROFINET 屏（那支是 VPP 系列或 BVI 系列），也进不了气动阀岛世界（搜页里“PROFINET 母线终端阀 BTV04.2GN-FW”是把 BTV 缩写和 Rexroth 气动 BTV 阀岛产品线混了，两码事）。 它不适合新项目主选（Rexroth 现推 IndraControl V 系列 7″~15″ 彩屏），老卷接机、老磨床、老飞剪控制柜续命才是它的活。FW 后缀意味着固件要按主机 CLC 版本单独订，裸板回来不烧对应 FW 连 COM1 都扫不到。
