描述
产品详情

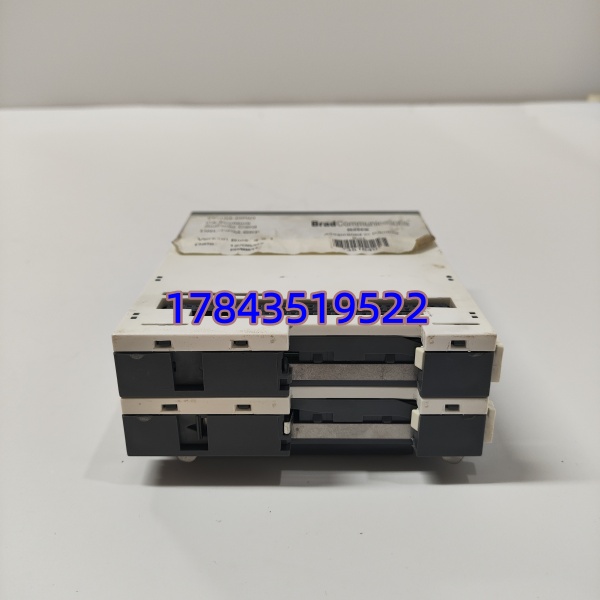

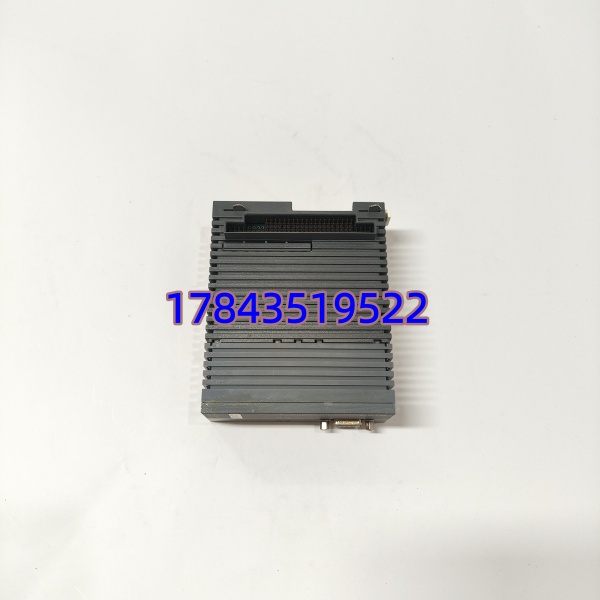

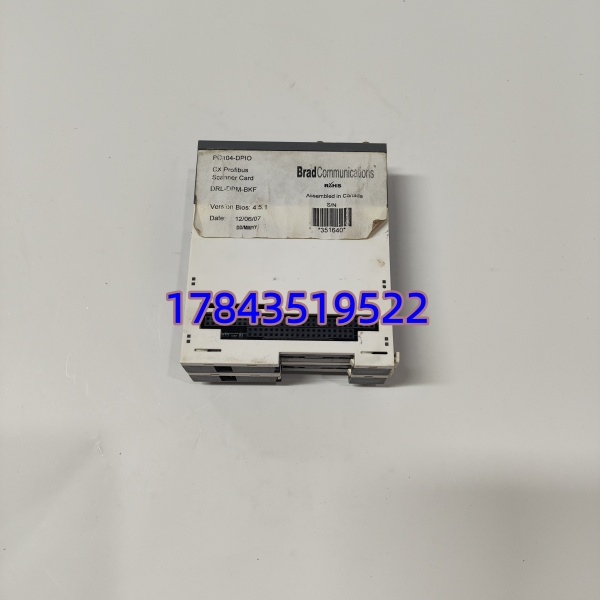

· 型号：PC104-DPIO DRL-DPM-BKF
· 品牌：BARD Communications（Brad Communications / Molex 并购前产品）
· 系列：PC104-DPIO Series
规格参数
- 产品型号：PC104-DPIO DRL-DPM-BKF
- 制造商：BARD Communications Inc.（Brad → Molex 收购，Hilscher netX 方案衍生）
- 板卡形态：PC/104 标准尺寸 90×96 mm，堆叠式安装
- 主机接口：PC/104 ISA 总线（16-bit I/O mapped），+5V 由总线取电
- Profibus 接口：1× DB9 female（EN 50170/ IEC 61158-2），RS-485 光电隔离 ≥500V
- Profibus 模式：DP-V0/V1，Class 1 Master（部分批次支持 Slave 模式需核对固件）
- 波特率：9.6 kbps ～ 12 Mbps，支持自动波特率检测
- 板载 CPU：AMD Élan SC520 @133 MHz（或同级嵌入式协处理器，依批次）
- 板载内存：8 MB SDRAM + 512 KB～1 MB Flash（依版本）
- I/O 数据区：最大 244 Byte Input / 244 Byte Output per cycle
- 从站容量：理论支持 ≤126 个 Profibus 从站地址
- 状态指示：2× 双色 LED（RUN/BUS Fault、Comm Activity）
- 工作温度：0～+60℃（商用级），部分扩展温宽批次 -40～+85℃ 需核对丝印
- 功耗：典型 <2W（5V@350mA），最大约 5.5W
- 操作系统驱动：DOS TSR、Windows XP/7（需原厂 DLL）、Linux（patch 或源码参考）、VxWorks、QNX
产品介绍
这是一块典型的老派嵌入式 Profibus 主站卡——把 PC/104 架构的嵌入式控制器变成合格的 Profibus DP Master。板载独立通信处理器跑完整的 DP 协议栈，不占用宿主机 CPU 资源，通过 ISA I/O 映射区做过程数据交换。我在现场见过它用在老式包装线嵌入式控制器上，替代昂贵的西门子 CP561x + 工控机方案，体积只有 1/10。
坦白讲这东西已经停产多年。它的核心价值不在新项目选型，而在保老线不停机——原系统用的就是这块卡，换别家意味着重写驱动甚至改硬件堆叠，风险远大于买块测试好的拆机件直接插回去。Molex/Hilscher 后续有 netPI-COM 之类替代，但软件层不向下兼容，需重新移植。
应用场景与行业案例
痛点切入：
老 DCS/嵌入式控制器里的 Profibus 通讯卡烧了，原厂早 EOL，找不到同型号就意味着整台设备变砖。我遇到过现场因 DB9 口感应雷击打穿隔离芯片，上位机报”Bus Fault”无法清除，产线停了 6 小时等件。
典型场景：
- 包装/印刷机械嵌入式主控——PC/104 堆叠式控制器需直接挂 Profibus 远程 I/O 和变频器，空间受限不能上 PCI/CP 卡
- 老旧产线 DCS 扩展柜——早期基于 PC/104 的分散控制系统，Profibus Master 卡老化需 1:1 替换
- 试验台/测试治具——便携嵌入式测试设备模拟 DP Master 对被试管件做闭环诊断
- 食品/制药旧设备延寿改造——保留原有控制架构，仅更换故障通讯模块维持 GMP 合规运行
真实案例：
南方某汽车零部件厂，2004 年引进的德国贴标单元用的是研华 PC/104 CPU + BARD DRL-DPM-BKF 做 Profibus Master 连 ET200 远程站。去年梅雨季一个雷打坏通讯卡，上位机报 80A2 Bus Error。原厂早停产，西门子 CP5611 装不进——机箱是定制 PC/104 堆叠无 PCI 槽。最终找到测试好拆机件，插上跳线完全一致、加载原 DOS TSR 驱动直接 RUN，15 分钟恢复生产。老师傅说”这破卡比新备件值钱”。
常见问题解答 (FAQ)
Q1：支持热插拔吗？能带电拔插更换？
不支持。PC/104 总线不是热插拔设计，带电插拔极易烧毁板卡上拉电阻甚至损坏宿主 CPU 板的 ISA 总线缓冲芯片。务必断电后再操作，插好后检查金手指接触良好再上电。
Q2：原型号停产了，有什么替代方案？
功能接近的现代替代可考虑 Hilscher netPI-COM (PC/104) 或 KUNBUS PI-PROFIBUS Master PC/104 版本，但驱动不兼容，需重新移植应用层。若原系统依赖 BARD 特定寄存器映射或 DOS TSR 驱动，唯一稳妥方案是找同型号测试好的拆机件（DRL-DPM-BKF 后缀 “-BKF” 表示带特定固件/连接器配置，需核对标签完全一致）。
Q3：兼容哪些宿主板和操作系统？
宿主需有标准 PC/104（ISA）堆叠座，+5V 供电能力 ≥500mA。驱动支持 DOS（TSR）、WinXP/7（需原厂 DLL/.sys）、Linux（patch 级支持，建议内核 2.4~2.6 时代）。Win10/Win11 无官方驱动，不建议新项目选用。
