描述
产品详情
· 型号：VME-SSI AVMESSI
· 品牌：ANSALDO（现属工业自动化领域）
· 系列：VME-SSI系列工业控制模块
规格参数
- 总线接口：支持VME64X或VME32标准
- SSI通道数：1-4通道，可扩展
- SSI时钟频率：可配置50kHz-1MHz，默认500kHz
- 数据位数：支持16-32位二进制/格雷码格式
- 数字量输入通道：32通道
- 电压范围：10-24 VDC
- 工作温度：-40℃至+85℃
- 功耗：最大2W
- 尺寸：约19cm × 16.7cm × 4.5cm
- 重量：约0.5kg
- 通信接口：RS485、CAN总线，兼容Modbus协议
- 信号类型：支持推挽式、差分式输出编码器
产品介绍

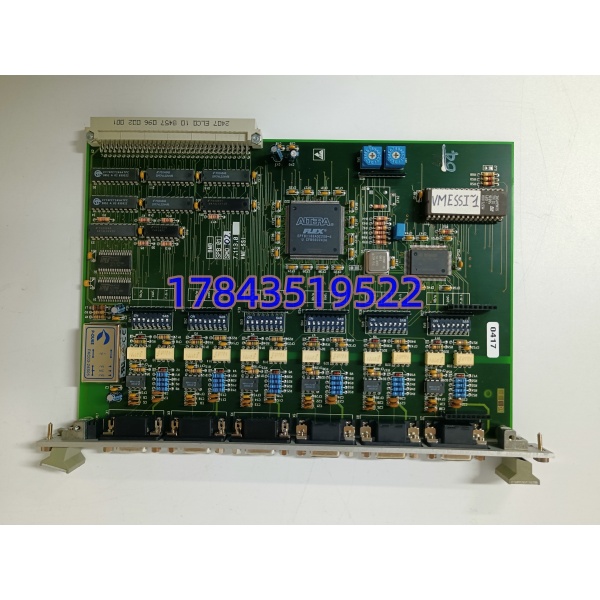

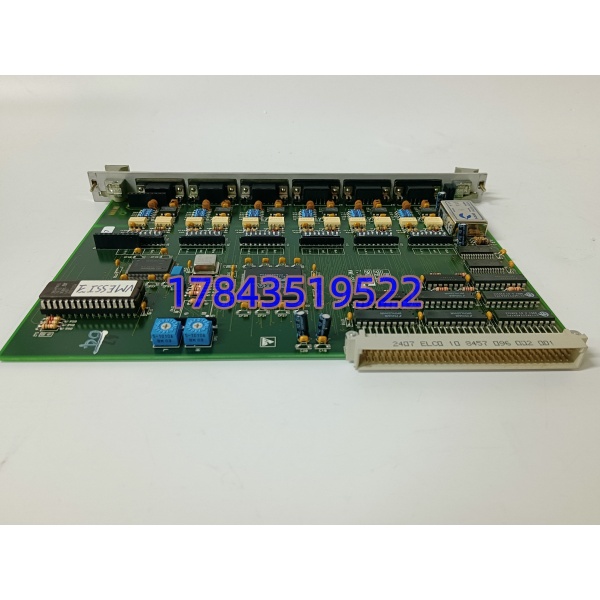

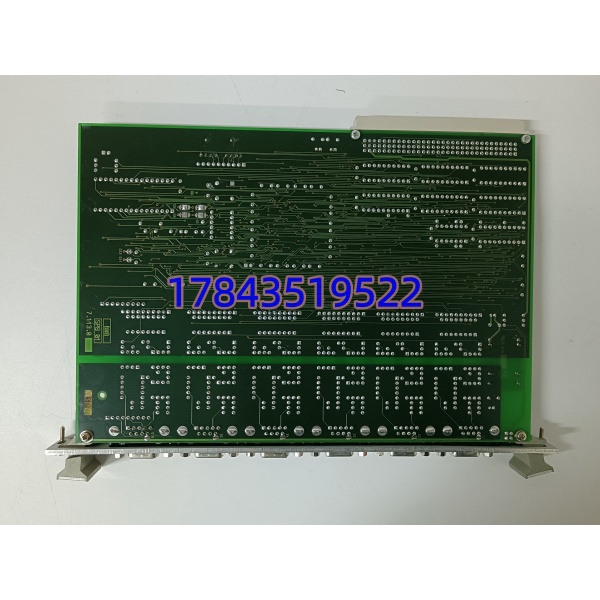

VME-SSI AVMESSI是ANSALDO公司推出的一款VME总线SSI接口模块。它的核心任务是读取绝对值编码器输出的同步串行信号（SSI），经过数据转换后通过VME总线传给上位控制器，实现高精度的位置检测与闭环控制。它把SSI协议和VME总线协议之间的“翻译”工作全干了，工程师直接在VME架构下读写编码器数据就行，不用操心底层时序。
坦白讲，这模块现场最常见的用途就是接绝对值编码器做位置反馈——数控机床的进给轴、机器人的关节、旋转工作台，都靠它读数。它的SSI时钟最高能跑到1MHz，数据更新周期能控制在200微秒以内，应付高动态响应的伺服系统够用了。有一点要注意，这模块资料标注是ANSALDO的产品，不是ABB也不是EMERSON，ANSALDO本身的工业自动化业务经历过多次变动，同一个型号在不同时期可能对应的配置版本不同。而且VME总线平台本身在工业领域已经进入存量维护期，这模块的原厂新件基本不产了，采购的时候务必确认实物标签和具体配置。
应用场景与行业案例
痛点切入：
搞数控系统维护的怕什么？绝对值编码器数据读不上来，机床的轴位置丢了，回不了参考点。查了一圈发现是SSI接口板烧了，找替代件又找不到同型号的，换个通用板上去协议对不上、时序调不通。这种VME架构的老设备，最怕核心接口件断供。
典型场景：
- 数控机床——进给轴位置反馈： 高精度加工中心的X/Y/Z轴绝对值编码器，每转131072脉冲，通过VME-SSI AVMESSI以500kHz时钟读取位置数据，配合伺服系统实现±0.001mm级定位精度。
- 工业机器人——关节位置检测： 多轴机器人每个关节的绝对值编码器数据经模块采集后传至VME总线控制器，信号延迟≤50μs，保证轨迹修正的实时性。
- 精密测量设备——旋转台定位： 光学检测或坐标测量机（CMM）的旋转工作台，通过该模块读取多圈绝对值编码器数据，支持25位以上的分辨率。
- 冶金——伺服压机位置控制： 大型伺服压机的滑块位置通过SSI绝对值编码器反馈，模块将数据上传至VME总线控制系统，用于闭环压力控制。
真实案例：
某汽车零部件厂的数控磨床，用的是VME架构的老控制系统，配ANSALDO的SSI接口板读取工作台位置编码器。某天设备开机后伺服轴无法回参考点，报警“编码器通信故障”。电气工程师查了一圈，发现SSI接口板的数据灯不亮，换了一条编码器线缆也没用，判断是板子硬件损坏。
厂里没有同型号备件，紧急从本地供应商调了一块VME-SSI AVMESSI库存件过来。换上之后，在VME系统里重新配置了SSI时钟频率和数据格式参数（设备用的是25位多圈绝对值编码器、格雷码格式），重新上电后位置数据恢复正常，设备当天就复产了。那位电气工程师事后跟我讲：“这种老平台的接口板，最好提前备一块。停产件临时找，价格高不说，能不能找到合适的版本都是问题。”
常见问题解答 (FAQ)
Q1：VME-SSI AVMESSI是做什么用的？
A：它是VME总线到SSI编码器的接口转换模块。用于把绝对值编码器（单圈或多圈）的SSI串行信号转换成VME总线能识别的数字信号，供上位控制器读取位置数据。
Q2：这模块是ABB的还是ANSALDO的？
A：市面上大多数资料标注为ANSALDO（安萨尔多）产品。有少部分渠道将其归类在ABB目录下，这可能与ANSALDO业务被收购整合有关。但核心信息指向ANSALDO是原始制造商，采购时以模块实物标签为准。
Q3：它能接几种编码器？支持什么数据格式？
A：支持单圈和多圈绝对值编码器，兼容推挽式和差分式输出。数据格式支持二进制码和格雷码，数据位数16-32位可配。SSI时钟频率从50kHz到1MHz可调，默认500kHz。
Q4：这模块支持热插拔吗？换了需要重新配置吗？
A：资料标注支持热插拔与在线诊断。但稳妥起见，更换模块前尽量停机操作——VME总线的老系统，背板保护机制不如现代系统完善。模块上有DIP开关或配置寄存器，SSI时钟频率、数据格式这些参数需要按原配置重新设定，换之前最好记下旧模块的拨码位置。
