描述
产品详情

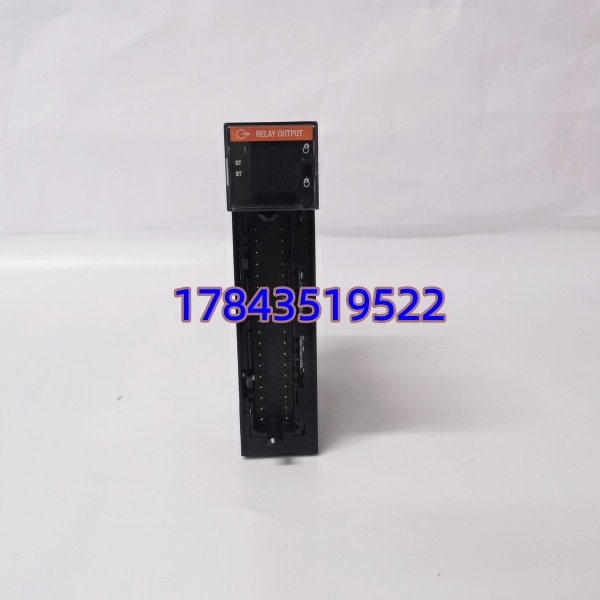

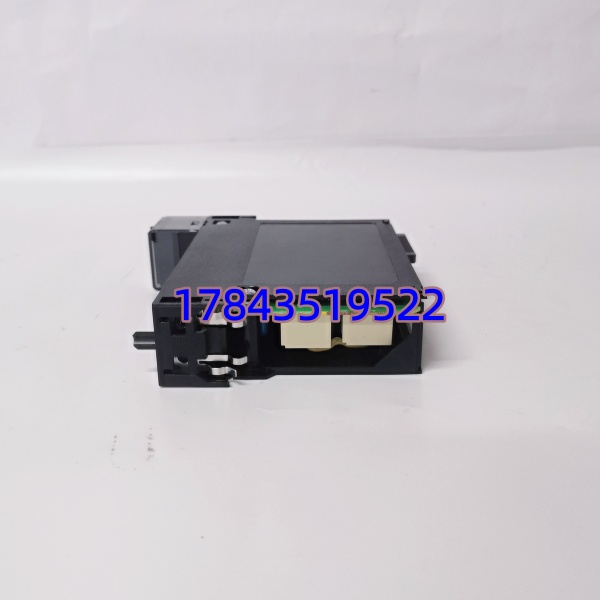

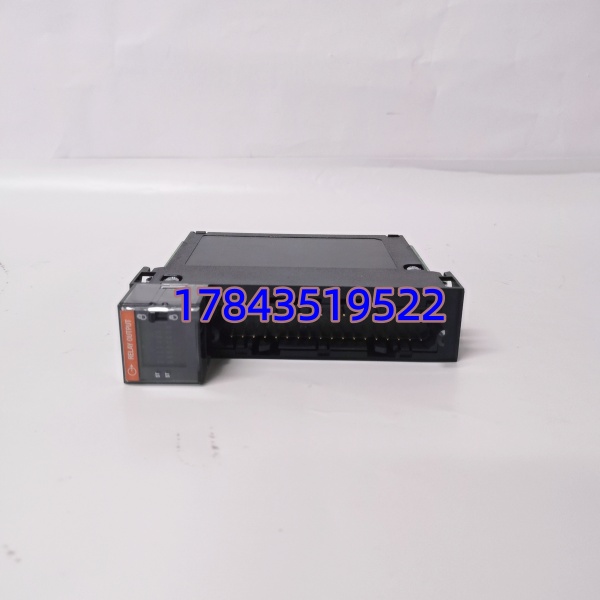

· 型号：1756-OW16I（1756-OW16I/A）
· 品牌：Allen-Bradley（Rockwell Automation）
· 系列：ControlLogix 5000 Series — 1756 Digital Contact Output Module (Relay Type)
技术参数
| 参数项 | 规格值 |
|---|---|
| 产品全称 | Allen-Bradley 1756-OW16I 16-Channel Isolated Relay Contact Output Module for ControlLogix 5000 |
| 制造商 | Rockwell Automation / Allen-Bradley |
| 目录号 / 变体 | 1756-OW16I；1756-OW16I/A（Rev A 固件标识，插槽兼容同项目） |
| 输出通道 | 16 路独立常开（Form A / N.O.）机电继电器，各通道电气隔离 |
| 现场侧额定负载 | 最大 1 A @ 30 V DC 阻性 / 0.5 A @ 125 V DC / 1 A @ 250 V AC (cosφ=1)，最小负载 10 mA |
| 现场侧电压范围 | 5–125 V DC 或 10–240 V AC (47–63 Hz)，由现场独立电源供电（模块不供现场侧功率） |
| 通道隔离 | 通道间及通道-背板间 1500 V AC 隔离（1 分钟），依据 IEC 61131-2 |
| 背板供电功耗 | +5 V DC 150 mA（逻辑），+24 V DC 150 mA（继电器线圈驱动），总 ≈4.4 W |
| 响应时间 | OFF→ON ≤10 ms，ON→OFF ≤10 ms（典型 5 ms），触点弹跳 ≤2 ms |
| 预期机械寿命 | ≥100,000 次操作 @额定负载；≥10,000,000 次 @无载 |
| 端子块兼容 | 须配 1756-TBCH（36 点高标准）、1756-TBNH（36 点高密弹簧）、1756-TBSH / 1756-TBS6H（依机架类型）—模块无自带端子 |
| 故障安全行为 | 软件可组态：Hold Last State / Off (Open) / User Preset per point on Comms Loss / Program Mode |
| 工作温度 | 0℃ ～ +60℃（柜内），存储 -40℃ ～ +85℃，湿度 5–95% RH 无凝露 |
| 认证 | UL / cUL / CE / C-Tick / KC；符合 IEC 61131-2 / EN 61000-6-2, -6-4 |
| 生命周期 | ControlLogix 1756 系列 Rockwell 仍 Active；交期受进口影响 2–12 周波动 |
| 物理尺寸 | ControlLogix 单槽 ≈ 16 TE × 171 mm 深 × 152 mm 高，重 ≈0.25 kg |
产品介绍
（场景痛点切入）现场实测发现 1756-OW16I 最容易出的问题不是模块坏而是——现场交流感性负载（如 220VAC 接触器线圈）断开时产生反向电动势拉弧，加速继电器触点氧化或熔焊，两三年后表现为”程序输出置 0 但现场继电器仍吸合”（触点粘死）。某水处理项目里八台 1756- 驱动曝气风机接触器和加药泵，第三年秋检发现 Ch12 粘死——临时处置是并续流二极管（DC 负载）或 RC 吸收（AC 负载），随后整批计划性更换模块。（这里提醒：继电器输出模块有别于晶体管 OA——它带不动高速脉冲、不适合 PWM，感性负载务必加吸收元件延长触点寿命，这是很多采购漏看的技术点。）严格来说 1756- 每点独立隔离适合混用不同现场电源（如 Ch1–8 用 24VDC 驱动阀、Ch9–16 用 120VAC 驱指示灯），但总机架背板电流（150mA@24VDC 线圈驱动侧）不能超限——配机架电源模块时需核算同时吸合点数。
从采购视角看：它比 1756-OB16I（固态晶体管 24VDC sink/source）贵约 30–50% 但换来了 AC/DC 现场电源兼容性及电气隔离——老装置改造现场电源杂乱时选 省去外加中间继电器隔离，TCO 往往更低。按 ABC 分 B 类关键慢动件（DO 故障通常只影响局部回路不是全站 DOWN），建议按 ControlLogix 架内 1756- 槽位数 N 备 N+1 或最低每装置 1 件冷备（注意须同步备对应端子块类型与现柜一致——TBCH 螺钉 vs TBNH 弹簧不可混用物理插入但接线方式不同）。
替换与升级建议
✅ 直接替换
- 1756- ↔ 1756-（同目录号，/A 后缀不影响功能）——断电拔旧插新，确认端子块类型一致（TBCH/TBNH 需同款），Studio 5000 自动识别无需改代码。零 downtime 风险（除短暂断槽）。
⚠️ 软件兼容（需评估应用差异）
- 1756-OB16I（固态 24VDC 晶体管 sink/source）→ 不能替 ，因 OB16I 只支持 24VDC 且非隔离干接点——若你现场负载全是 24VDC 且可接受共用 COM 可反向考虑用 OB16I 替 （降成本），但反之（ 替 OB16I）无条件可行硬件上但需确认现场电源类型匹配负载。
- 1756-OW8I（8 点继电器版）——槽位兼容但点数减半，需改 I/O 地址映射及接线重排，属工程变更不推荐直接替。
❌ 硬件不兼容
- CompactLogix 5069-OW16（物理尺寸/背板不同——5069 系列不能插 1756 机架）
- 1756-IA16 / 1756-OA16（输入模块 / AC 固态输出——插槽同但功能不同插报错）
- PLC-5 / SLC 500 系列输出模块——物理不兼容
