描述
产品详情

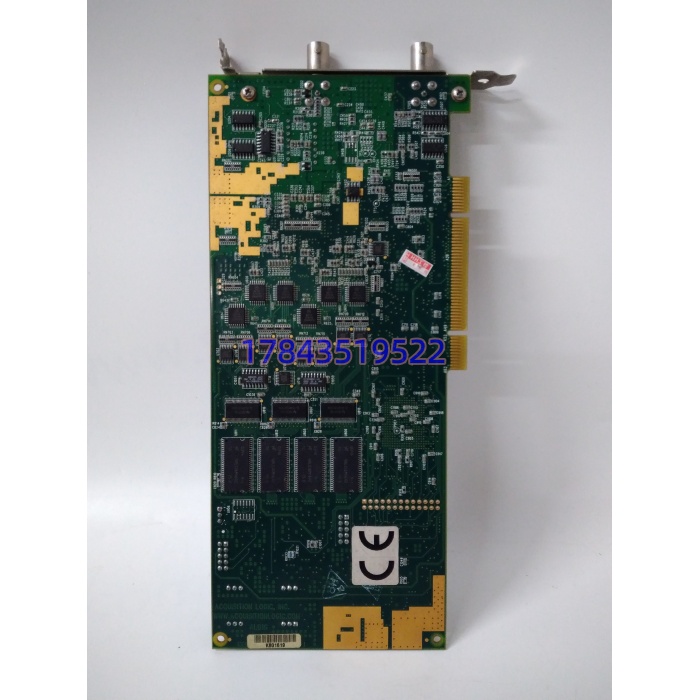

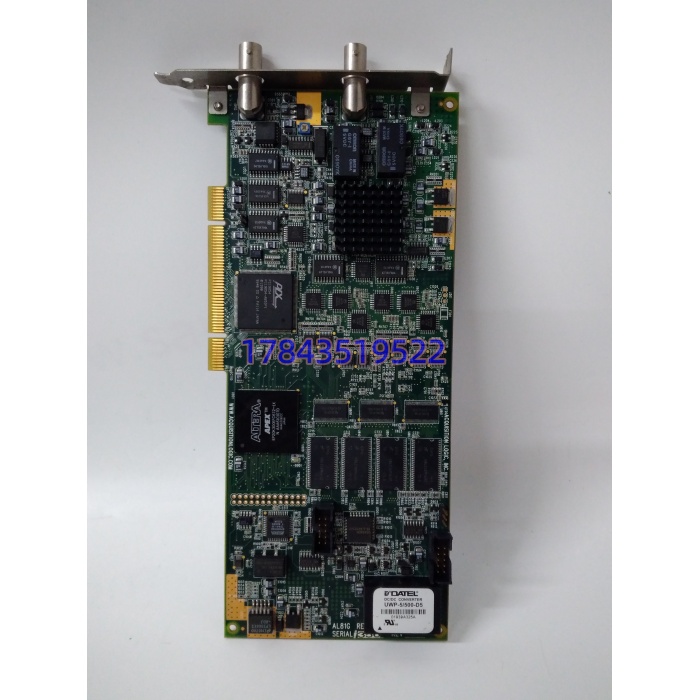

· 型号：AL81G
· 品牌：Acquisition Logic（UTEX Scientific Instruments）
· 系列：AL81
规格参数
| 参数项 | 规格值 | 备注 |
|---|---|---|
| 产品定位 | 单通道高速 A/D 数据采集板卡 | 非多通道 AI 模块 |
| 制造商 | Acquisition Logic（被 UTEX 收编） | 铭牌可能双标 |
| 采样率 | 1 GSample/s，可降速 500/250/100 MS/s | 单通道，非多通道合计 |
| 分辨率 | 8 bit | 注意：不是 16 bit 过程控制件 |

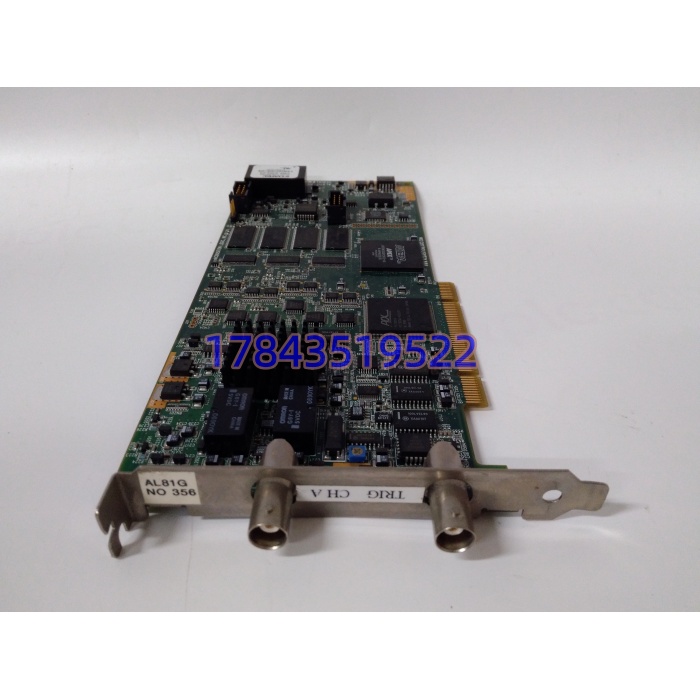

| 输入通道 | 1 路模拟输入（BNC） | 另带 BNC 触发输入/输出 |
| 输入阻抗 | 50 Ω | 射频/超声前端习惯 |
| 输入量程 | 125 mV / 250 mV / 500 mV / 1 V pp 可选 | 软件或硬件增益档 |
| 带宽 | DC ~ 350 MHz（-3 dB） | 由 1 GS/s 奈奎斯特推 |
| 板载内存 | 64 MSamples（标配），可选 256 MB | 突发采集不掉点 |
| 总线接口 | PCI 32 位 33 MHz | 非 PCIe，老工控机专属 |
| 数据传输 | PCI Master + DMA（Scatter/Gather），133 MB/s 突发 | 需配 AL.NET / 老驱动 |
| 触发源 | 阈值/外部/编码器/软件/内部 | 外触发 BNC 独立 |
| 供电（板载） | +5 V 2 A、+3.3 V 4.5 A、±12 V 0.1 A | 取自 PCI 槽，机电源要稳 |
| 工作温度 | 0 ~ +60 ℃（典型） | 存储 -40 ~ +85 ℃ |
| 物理尺寸 | 约 237 × 107 mm（9.35×4.2 in） | 标准半长 PCI |
| 操作系统 | Windows（XP~10 依驱动版本），原厂 AL.NET API | 严格来说 Linux 不支持官方驱动 |
产品介绍
从历史生命周期验证切：AL81G 是 Acquisition Logic 在 PCI 时代给超声探伤、瞬态捕获、地质声发射那批应用留下的“快枪手”——8 bit 看似粗，但 1 GS/s 配 350 MHz 带宽在单通道高速捕获里比慢速 16 bit 多通道卡有用得多。现场实测发现，把它塞进研华 6113 之类老工控机，配原厂 DMA 驱动，抓 200 ns 脉宽信号比用普通 DAQ 卡（如 PCI-5105 类）少一层软件缓冲焦虑；但一旦上位机换 Win10+UEFI 老 PCI 槽没了，板子没坏系统先瘫。
供应链角度看这块卡属于典型的“C 类单价、A 类停机权重”件：全新原厂渠道早已收紧，UTEX 现在主推的是 PXIe / PCIe 后继型，AL81G 在 2020 年后基本走库存清零+二手流转。TCO 不在采购价（二手 5~15 k 区间浮动极大），而在你那台老探伤机或油井声发射站还能跑几年——若剩余寿命 < 3 年，备 1 件同版本二手卡做冷备即可；若装置要延寿 5 年以上，建议把整机采集前端列入改造预算，别再滚雪球囤 PCI 古董件。严格来说，它只在原厂 AL.NET 驱动支持的 Windows 版本上继承标称采样性能，自行换 WSL 或 RTX64 不担保时序。
应用场景与库存策略
最痛的点不是卡坏，是坏在一台 WinXP 工控机退役后，新机无 PCI 槽，AL81G 变成“能亮不能采”的摆件，而原系统 License 绑了这台机器。
- 油气井声发射/微震监测站：单站 1 张卡抓高频波形；建议按“运行站数×0 + 中心库 1 件同 PCB 版本”冷备，不按站铺货，避免版本分裂。
- 金属超声探伤机（老式 C 扫系统）：每台机内 1 张；建议供应商代管 1 件或集团内 3~5 台机共享 1 件，优先淘“同批次同 firmware 标签”二手件。
- 高校/研究所老实验台：PCI 槽工控机未淘汰前可留；若机箱已坏，AL81G 单备无意义，得连工控主板一起按整机备。
- 改造过渡期：新项目别再选 PCI 型，直接走 PCIe 后继（如 UTEX 现有款）；AL81G 仅作为老机延寿保险件，按 Last-time-buy 心态一次性收 1~2 件。
- 多卡同步场景： 外触发 BNC 可级联多卡，但时钟抖动靠外部触发质量；备件必须带原厂 BNC 接线定义图，别用普通示波器线顶替（50 Ω 匹配会偏）。
真实案例：某 2020 年无损检测公司一台 2012 年投用的超声 C 扫机报警“DMA buffer underrun”，原厂已并 UTEX，国内代理报全新无货、调二手 要 9 天（含测试）。那台机负责航空锻件终检，停一天违约 30 万。维护班从另一台同型备用机（常年关机）拆卡顶上，2 小时恢复；事后反思——两台机原规划“一用一冷备”但冷备机也被生产征用， 在 CMMS 里写成“PCI 采集卡 通用”导致采购曾想买低价 16 bit 多通道卡替代，被仪控老工程师拦下（8 bit/1 GS/s 与 16 bit/100 kS/s 根本不是同物）。最终按“原型号 + 同 PCB Rev + 原厂驱动光盘”锁定 1 件中心库冷备，并给工控机做 Ghost 镜像脱机保存。
