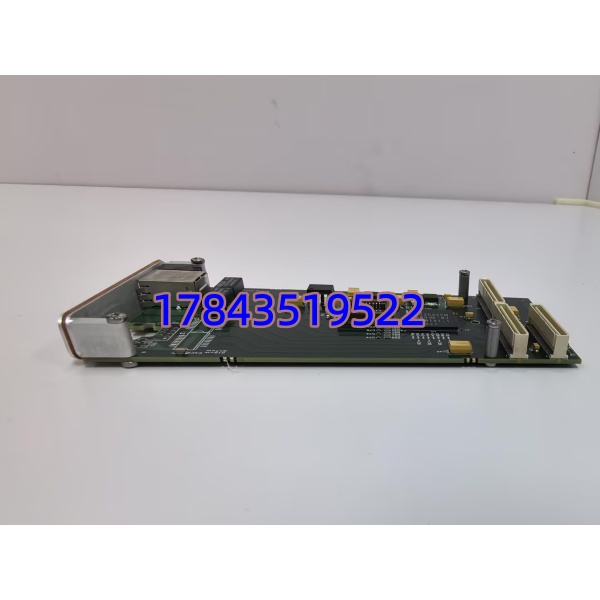

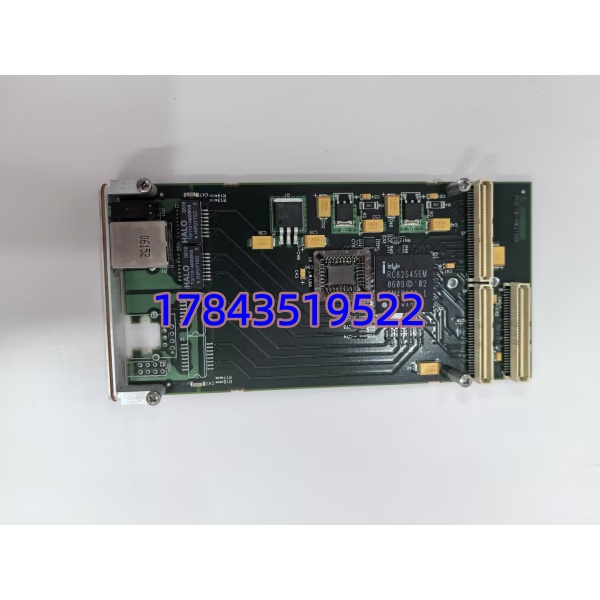

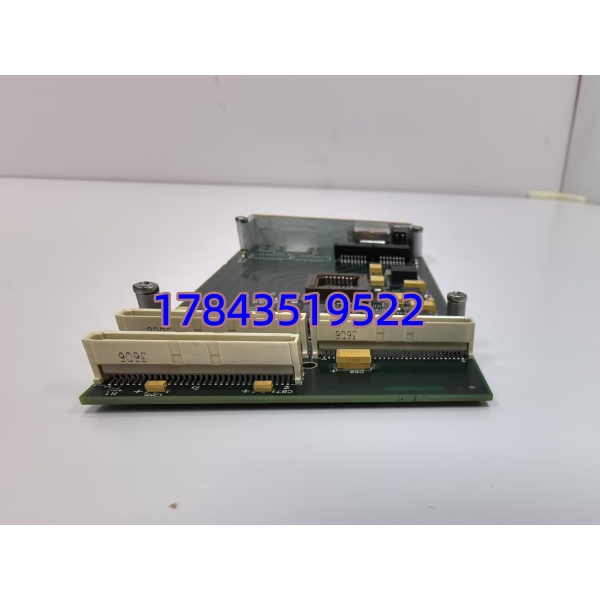

产品详情
· 型号：PMC676TX（Abaco/Ramix P/N，部分老标签标 RAMIX PMC676TX 或 GE Fanuc PMC676TX）
· 品牌：Ramix / Abaco Systems（原 GE Intelligent Platforms Embedded）
· 系列：PMC Form Factor — Dual Gigabit Ethernet NIC with Intel 82546GB MAC/PHY
规格参数
| 参数项 | 规格值 |
|---|---|
| 产品型号 | PMC676TX（Ramix P/N；Abaco Systems继续沿用；GE Fanuc Embedded 旧标同种） |
| 适用系统 | 带标准 PMC 插槽的 VME/cPCI SBC（如 GE VIPA/Abaco SBC、Motorola/Artesyn MVME 系列）、带 PMC 扩展槽的工控机或 Mark VIe HMI 工控机扩展 |
| 卡类型 | PCI Mezzanine Card (PMC)，IEEE P1386.1 兼容，单槽高度 |
| 以太网端口 | 2 × 10/100/1000Base-TX RJ-45（前出线面板），全双工，Auto-MDIX，Auto-Negotiation |
| 网络控制器 | Intel 82546EB/GB Dual Gigabit Ethernet Controller（含 MAC + PHY） |
| PCI 接口 | PCI 2.2 / PCI-X 1.0，支持 32/64-bit，33/66 MHz（兼容 3.3V 和 5V 信号环境） |
| DMA 引擎 | 每端口独立 Bus Master DMA 引擎 |
| FIFO 缓冲 | 每端口 64 KB 深度 FIFO，降低 PCI 总线占用并保证满带宽连续传输 |
| 卸载功能 | 硬件 TCP/UDP 校验和卸载、包过滤(checksum error drop)、SNMP/RMON 统计计数器 |
| 地址过滤 | 16 个精确匹配(单播/组播)、4096-bit Hash 多播过滤器、混杂模式支持 |
| 巨型帧 | 支持 Jumbo Frame（通常 ≤9018 Bytes，依驱动允许） |
| 功耗 | 典型 ≈6W（3.3V @ 0.9A / 5V @ 0.6A 最大值依配置） |
| 指示灯 | 每端口 Link/Act + Speed LED（1000/100/10 Mbps 指示） |
| 工作温度 | 0℃ ～ +60℃（商业/工业扩展温版依涂层选项；Conformal Coated 版可达 -40℃ 起） |
| 存储温度 / 湿度 | -40℃ ～ +85℃；5%～95% RH 非凝露 |
| 安装方式 | 插入宿主板(SBC/CPU板)PMC Site 或 PMC-to-PCI 转接卡；前出线 RJ-45 需机箱面板开孔或经 PMC 引出板 |
| 驱动支持 OS | VxWorks、Linux (kernel e1000)、Windows (NT/XP/7/10 需 legacy driver)、Solaris、LynxOS |
| MTBF | ≈245,000 hrs（MIL-HDBK-217F @ 25℃ 满负荷条件，据 Abaco Datasheet） |
| 尺寸(PCB) | 标准 PMC：74×149 mm（单宽），前端 I/O 突出约 15～20mm 带 RJ-45 罩 |
| 认证 / RoHS | CE / FCC Class A / RoHS 版本可选 |
产品介绍
在老 MVME SBC 或 Mark VIe HMI 工控机上碰过——原机单网口既要连控制网又要连 MMS/ historians 致广播风暴丢包，加装 PMC676TX 把控制网和资产网物理分开后 SOE 延迟降明显。(严格来说它只认标准 PMC Site——插 PCI 槽需 PMC-to-PCI 转接卡，别直接怼 PCI 金手指；另外部分新版 Linux 内核 e1000 驱动仍兼容但 Windows 10/11 需手动加载旧 Inf 文件——买二手一定问卖方要 Driver CD 或确认原厂下载页仍可访问。) 这卡本质是带 Intel 82546 的双千兆 PMC 网卡，插 SBC 的 PMC 槽经 PCI/PCI-X 总线做 Bus Master DMA，基本不占主机 CPU，是 VME 架构老系统加网口的经典解法。
从库存经理视角：PMC676TX 已入 Abaco RPP( Restricted Production Phase ) 并实质 EOL，全新原厂交期无保证或仅 NOS 分配，二手撤旧是主流货源。它属B/C 类慢流动件——坏了 SBC 仍可单网卡临时跑但失去网段隔离或冗余，建议按每类带 PMC 槽关键 SBC N+1 冷备（全厂共用池最低 1 块），注意区分有无 Conformal Coating 若柜内环境差。TCO：二手百多美金挡掉 HMI 网络重构或临时割接麻烦。请以 Abaco Systems Product Lifecycle Notice 为准。
应用场景与库存策略
PMC 网卡故障多表现：一端口 Link 灯不亮（PHY 局部失效）、SBC 上电不识别（EEPROM/金手指氧化致 PCI Enumeration Fail）或驱动加载后反复 TX Unit Hang（Intel 82546 高温老化）。SBC 本身若冗余引导或可用板载网口暂代影响可控，但失冗余或分离网段合并后可能触安全审计项。
- 燃机/汽机 Mark VIe HMI 工控机或 VIPA SBC 扩展 — 原单网口分离 Control Net / Plant LAN 用。建议按 SBC 机型 N+1 冷备（全厂≥1），注意 PMC 引出方式（Direct PMC Site vs PMC-to-PCI Carrier vs Rear I/O PMC——买前核实现网安装形态）。
- VME 架构历史数据采集 / 试验台 — MVME 系列 SBC 加第二网口做独立数据上传。可跨同类 SBC 共用备件池，只要 PMC 插槽标准一致（IEEE P1386.1）。
- 库存策略 — ABC 分类归C类（低值慢流动）但关键 SBC 无替代网口时升 B 类，Safety Stock=全厂在线带 PMC 关键 SBC 种类型 N+1 最小值≥1，ROP≤1 件触发。二手核验：①Ramix/Abaco 原厂标签激光印（假标极少但拆机重印模糊）②金手指无烧蚀氧化 ③插已知 Good SBC 或 PMC-PCI Carrier → BIOS/POST 识别 Intel 82546 Device ID 无 Error ④连 Link Partner 看双端口 1000M Link LED 亮。
- 生命周期动作 — Abaco 已宣布 RPP/EOL，按
在线关键 SBC 需 PMC 网口扩展台数 × 预期剩余服役年 × 1.1LTB 囤；新项目考虑原生双网口 SBC 或 PCIe 扩展替代 PMC 架构。
真实案例：某电厂 Mark VIe 操作员站基于 VME SBC 原只单千兆口既连控制网又连厂级 MIS——安保整改要求物理隔离，采购 加装。运行第六年一块备件（早年购入未测）上机 SBC POST 报 “PCI Device FF:00.0 — Unknown Vendor”，擦金手指并重刷 BIOS PCI Retrain 后仍不认——EEPROM 内容丢失（撤旧卡放置超 4 年罕见但发生）。换另一块同型号先上电确认 BIOS Enum OK 后部署正常。复盘：所有 PMC 类备件入库加”插 SBC 或 PMC Carrier 做 PCI Scan 识别 Intel 82546 Device ID=8086:1010/1012″为必检项，只看出外观不够。
