描述
产品详情

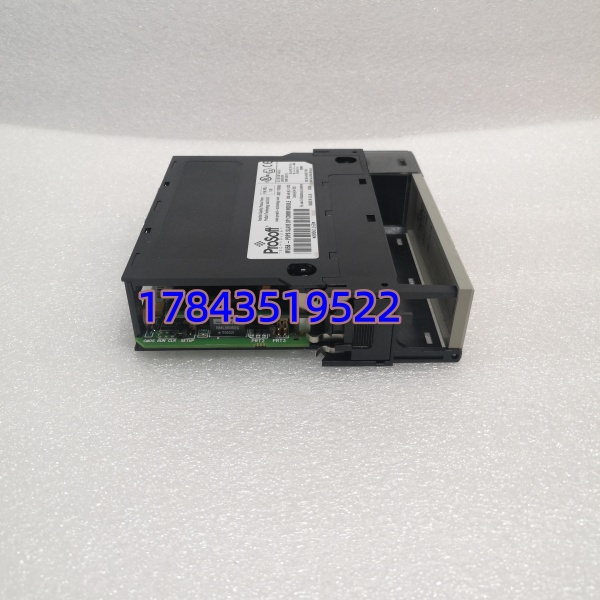

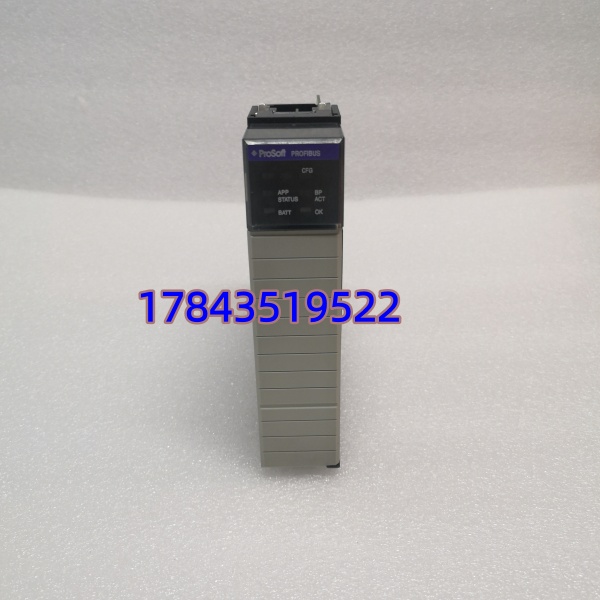

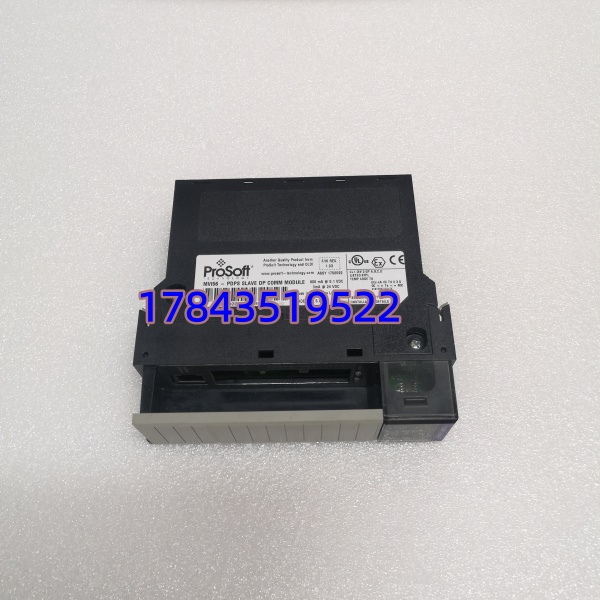

· 型号：MVI56-PDPS
· 品牌：ProSoft Technology（现属Emerson Automation）
· 系列：MVI56（ProLinx 5000 for Allen-Bradley ControlLogix 1756）
规格参数
| 参数项 | 规格值 |
|---|---|
| 产品型号 | MVI56-PDPS |
| 适用平台 | Allen-Bradley ControlLogix 1756 背板（本地或远程机架，任意非CPU槽） |
| 通信协议 | PROFIBUS DP Slave，支持 DP-V0 / DP-V1（诊断），不支持 DP-V2 |
| PROFIBUS接口 | 1× DB9 Female（RS-485 per IEC 61158-2），内置终端电阻切换支持 |
| 波特率范围 | 9.6k / 19.2k / 93.75k / 187.5k / 500k / 1.5M / 3M / 6M / 12 Mbps（自动检测或手动锁定） |
| DP从站地址 | 0–126（软件配置或DIP，GSD文件由PCB软件生成） |
| I/O数据容量 | 最大输入244字节/输出244字节（或≤122字输入+≤122字输出，合计≤200字） |
| 背板供电要求 | 800–850 mA @ 5 VDC（由1756机架电源供给，选型时需核算总背板负载） |
| 配置/调试口 | RS-232配置串口（随货附电缆），需用ProSoft Configuration Builder (PCB)下载配置 |
| 状态指示 | MOD / BUS / CFG / FAULT LED，含DP链路状态和通信超时指示 |
| 隔离耐压 | 1500 V RMS 背板与PROFIBUS端口间隔离 |
| 工作温度 | 0 ℃ ~ +60 ℃（32 ℉ ~ 140 ℉） |
| 存储温度 / 湿度 | -40 ℃ ~ +85 ℃ / 5 %～95 % RH（非冷凝） |
| 安规认证 | CE、cULus Class I Div 2、ATEX Zone 2（部分批次）、RoHS |
| 配套软件 | ProSoft Configuration Builder (PCB) + RSLogix 5000 / Studio 5000（需加载EDS/GSD） |
产品介绍
在某个乙烯裂解装置改造项目里碰过这种局面：S7-400做DP主站管全厂驱动层，新上ControlLogix只负责先进过程控制和MES对接，但主站必须周期性读Logix里的工艺设定值和状态位——外置网关增加Class I Div 2取证难度和故障点，而MVI56-PDPS直接插1756机架当从站，GSD往主站一导，Logix标签经背板映射到DP循环I/O，省掉一台独立网关也少一根跨柜电缆。（严格来说固件版本影响最大I/O字映射，老固件可能限122字输入+122字输出合计≤200字，配置前先用PCB软件确认Firmware版本与您的Studio 5000兼容列表匹配。）
原厂已标注Discontinued，新件只剩渠道New Old Stock或经过测过的二手良品。这东西如果现网在用，它的TCO不在采购价而在”停机等待成本”——市场上一旦断货溢价轻松翻3～5倍还未必有现货。建议归入A类关键备件做Last-time-buy，新项目直接规划ILX56-PBS或MVI56E-PDPS，别再新订MVI56-PDPS旧版占用停产物料预算。
应用场景与库存策略
产线PROFIBUS DP主站（通常是西门子S7-300/400或大型DCS卡件）已固化多年不便改动，但ControlLogix需作为从站”被读取/写入”数据——此时外置网关要么过不了防爆取证要么增加单点故障，MVI56-PDPS（或其替代ILX56-PBS）是机架内唯一干净解法。
- 电力/化工辅机控制系统：S7-400主站+老驱保系统，新增Logix做高级控制需向DP网发数据 → 非它（或ILX56-PBS）不可 → 建议每台控制柜备1件Buffer Stock（冷备密封防静电袋），按现网在线数量做N+1采购。
- 汽车焊装/总装旧线改造：主PLC为西门子DP主站，ControlLogix负责视觉或RFID采集需挂入DP网 → 可用ILX56-PBS替代 → 建议与授权渠道签VMI寄售2件，压缩紧急补货Lead Time至24h内。
- 多机架分散布置（≥3套ControlLogix接DP）： → 按ABC分类A类管理，全厂最少保底2件异地互备，防同批次老化共因失效。
- 新项目设计阶段：严禁新选MVI56-PDPS → 指定ILX56-PBS（ControlLogix in-chassis DP Slave替代） → 不消耗停产件库存。
华东某自备电厂2018年脱硫岛技改用把Logix5000接入原有西门子DP主站做数据交互。2024年初模块PROFIBUS PHY芯片热老化失效，原厂停产，国内代理调货耗时6个工作日——FGD旁路运行超144小时，环保考核+燃煤损耗折合损失二十多万。事后该厂把此型号升A类，按”在线数量+1″做了Last-time-buy囤两件全新冷备并每年上电验机。说白了，停产件的备件预算不是浪费，是花小钱买停机险。
