描述
关键技术规格
| 参数项 | 规格值 |
|---|---|
| 制造商 | ProSoft Technology (罗克韦尔自动化集团) |
| 型号 | SST-PB3-CLX |
| 兼容平台 | Allen-Bradley ControlLogix (1756机架) / CompactLogix |
| 安装方式 | 1756/1769机架任意I/O槽位 (单槽) |
| 通信协议 | PROFIBUS DP-V0 / DP-V1 主站 (Class 1/2) |
| 最大从站数 | 125个 DP 从站设备 |
| 波特率 | 9.6k, 19.2k, 31.25k, 45.45k, 93.75k, 187.5k, 500k, 1.5M, 3M, 6M, 12M baud |
| 每从站I/O容量 | 最大244字节输入 / 244字节输出 |
| 总I/O数据空间 | 1984字节输入 / 1968字节输出 |
| 物理接口 | 1 x 9针D-Sub母头 (RS-485) |
| 背板电流 | 850mA @ 5V DC / 1.75mA @ 24V DC |
| 工作温度 | 0°C ~ 60°C (部分宽温版支持-40°C~+85°C) |
| 重量 | 约0.26~0.91kg (不同版本) |
| 冗余支持 | 支持热备冗余配置 (Hot Standby) |
产品深度介绍

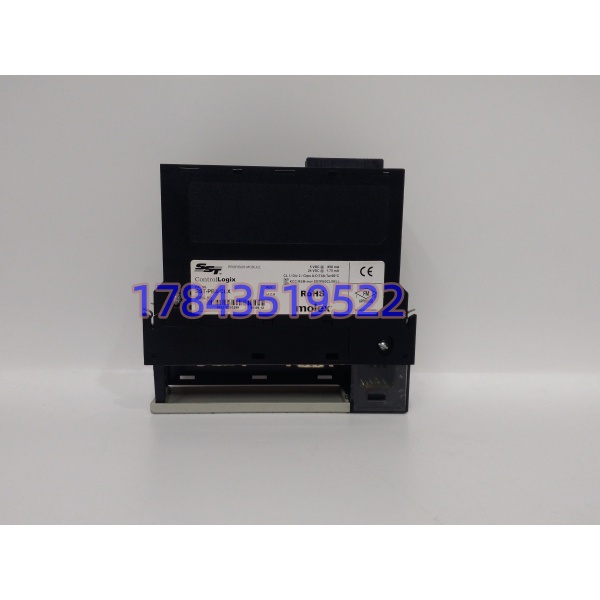

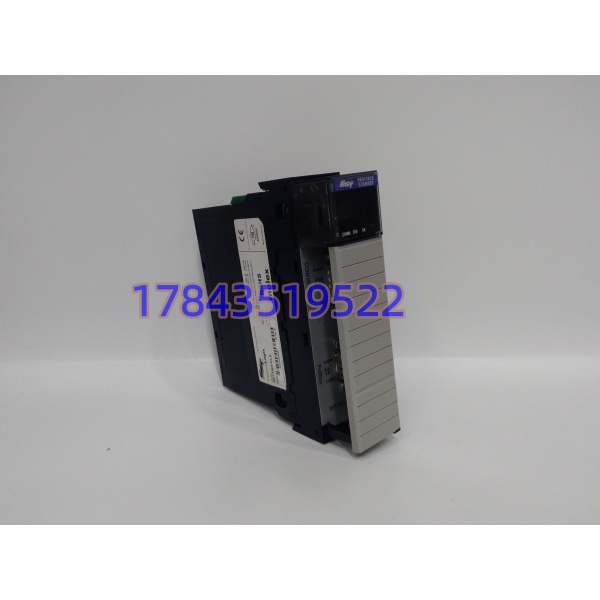

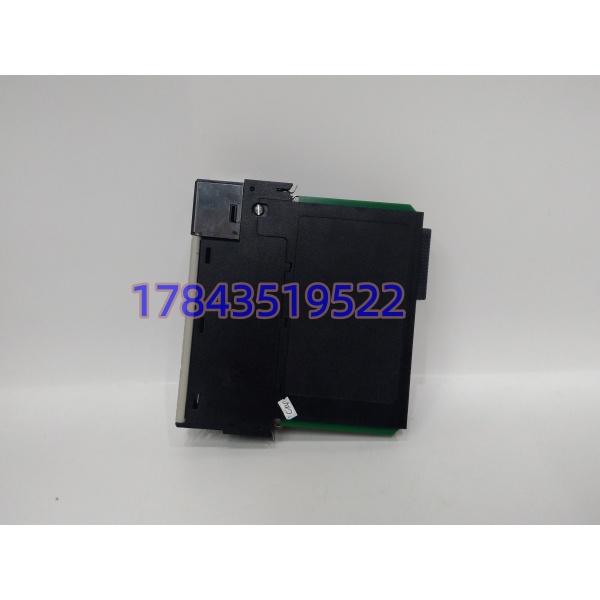

ProSoft SST-PB3-CLX 是专为Allen-Bradley ControlLogix 和 CompactLogix 控制系统设计的 PROFIBUS DP 主站通信模块。它的任务很纯粹——让罗克韦尔的PLC能够直接跟西门子、ABB、施耐德、SEW、丹佛斯等支持PROFIBUS协议的第三方设备打交道，比如变频器、分布式I/O站、伺服驱动器、阀门岛等。这不是协议转换器，而是一个功能完整的PROFIBUS主站控制器，内置独立通信处理器和协议栈，不占用PLC的CPU资源 。
从集成方式上看，这模块直接插在1756或1769机架的任意I/O槽位里，通过背板总线跟ControlLogix CPU通信。你在RSLogix 5000 / Studio 5000里把它当成一个标准的I/O模块来配置，导入EDS文件之后，所有PROFIBUS从站的I/O数据就直接映射成PLC的标签——读写跟本地I/O一个感觉，不用写额外的通信逻辑 。模块支持GSD文件导入，兼容几乎所有主流PROFIBUS从站设备，数据速率从9.6k到12M全速率自适应 。
这模块在行业里有个外号叫”万能翻译”——主要干的是罗克韦尔生态跟西门子阵营之间的搭桥活。国内很多工厂核心PLC用AB，现场设备用西门子，SST-PB3-CLX就是专门解决这个”两张皮”问题的 。
应用场景与行业案例
这玩意儿解决什么问题？——AB系统跟西门子设备”鸡同鸭讲”的破事
罗克韦尔ControlLogix原生不支持Profibus DP协议。现场如果有一堆西门子变频器、ET200远程I/O、ABB的仪表，怎么让它们跟AB的PLC通信？SST-PB3-CLX就是干这个的。它把Profibus网络接到AB的机架里，让PLC像控制本地I/O一样控制第三方设备 。
典型应用场景：
- 汽车焊装车间 – 集成KUKA机器人、SEW变频器、西门子分布式I/O。这类产线设备品牌杂，通信协议五花八门，SST-PB3-CLX作为Profibus主站统一调度 。
- 水处理/污水处理厂 – AB ControlLogix做主站，连接西门子G120变频器、ET200S远程站、丹佛斯软启动器。水厂项目预算有限，设备品牌混搭是常态 。
- 石化/化工过程控制 – 罗克韦尔DCS系统需要跟第三方分析仪表、阀门定位器、MCC柜通信。Profibus DP在过程行业很常见，这块板子就是做”接口”的 。
- 食品饮料生产线 – 输送线、灌装机、贴标机、码垛机的混搭控制。设备来自不同厂家，SST-PB3-CLX把Profibus设备统一接入AB控制系统 。
- 能源管理/电力 – 发电机组辅机监控、变频器群控，需要把第三方仪表数据接入AB PLC做数据采集和远程诊断 。
真实案例：一个”配置不匹配”折腾了三天的问题
前段时间，一个做系统集成的工程师在西门子技术论坛上发帖求助——他用做Profibus主站，连接一台西门子S7-300 CPU314C-2DP做从站，配置做完之后，SYS灯一直亮红色 。
他折腾了好几天，检查了GSD文件、地址、I/O长度，都没问题。最后在论坛上被指点：主站和从站的模块顺序必须完全匹配，而且必须在前面加三个”空模块”占位——这个细节在SST的配置文档里写得不够明显，很多人第一次做都会踩坑 。
后来他在SST的”Getting Started”文档里找到了一段必需的梯形图代码——用来唤醒SST模块并打开Profibus通道。这段代码不写，模块的Profibus门就不开，从站永远连不上 。
这事儿在论坛上折腾了三天才解决。论坛老工程师后来总结了一句：”这东西，硬件插上去只是第一步，配置工具、梯形图代码、空模块占位，哪一个环节不对都跑不通。”
