描述
产品详情

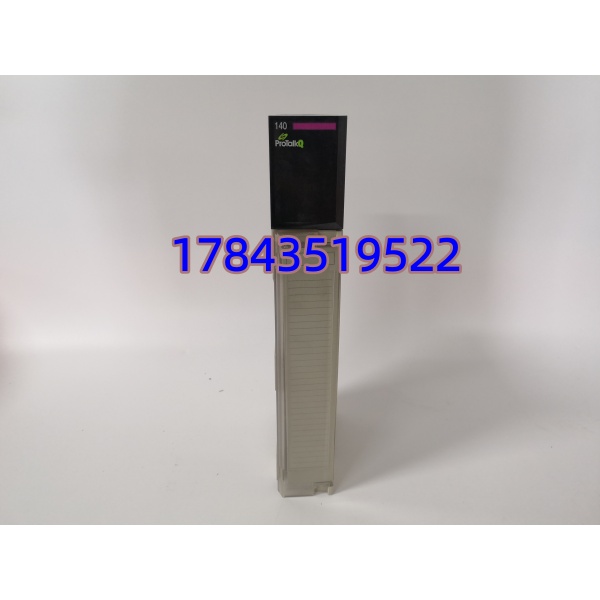

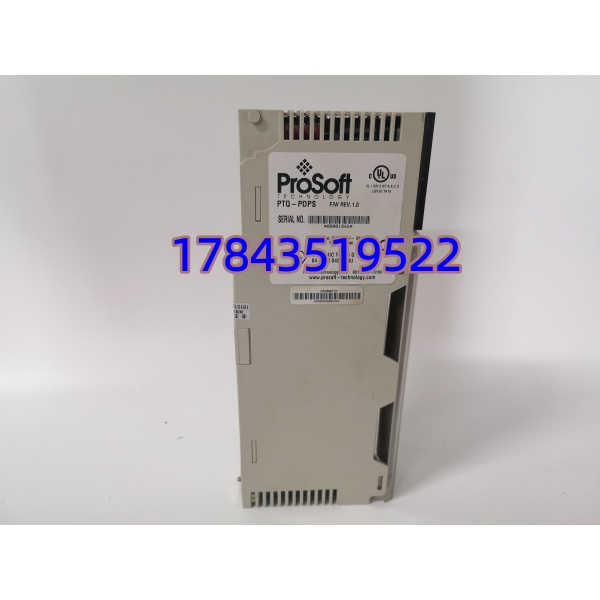

· 型号：PTQ-PDPS
· 品牌：PROSOFT（Emerson）
· 系列：ProTalk Q（PTQ）
规格参数
| 参数项 | 规格值 |
|---|---|
| 完整型号 | PTQ-PDPS |
| 制造商 | ProSoft Technology（Emerson旗下） |
| 适配PLC | Schneider Electric Quantum 140CPUxxxx系列 / Unity Pro平台 |
| 协议版本 | PROFIBUS DP-V0从站 |
| 数据速率 | 9.6 kbps ~ 12 Mbps（自动检测，与主站同步） |
| 循环数据容量 | 122字输入 / 122字输出，合计最大200字（约400字节） |
| 内部数据库 | 400个寄存器（200字）可用 |
| 背板电流负载 | 800 mA @ 5V DC ±5% |
| 供电方式 | 仅由Quantum背板供电，无需外部电源 |
| PROFIBUS接口 | 1×DB-9F，光隔离RS-485 |
| 配置/调试端口 | 1×DB-9M RS-232（无硬件握手）+ 1×RJ45以太网（1500V隔离） |
| GSD文件 | 从ProSoft官网下载，提供给主站做组态用 |
| 工作温度 | 0°C ~ 60°C |
| 存储温度 | -40°C ~ 85°C |
| 相对湿度 | 5%~95%（无冷凝） |
| 抗冲击 | 30G，11ms，三轴 |
| 认证 | CE、UL、CSA、ATEX Zone 2、IECEx、PROFIBUS PTO认证 |
产品介绍
在一个汽车零部件生产线项目里碰到过这么个事：产线用的是一套西门子S7-400做主站，需要跟几台老Quantum PLC交换数据。原方案是用DP/DP耦合器，几百米外另加一个机柜专门放耦合器，调试的时候发现耦合器的参数映射限制太多——输入输出各只有16字节，压根不够用。后来换成了PTQ-PDPS直接插在Quantum机架上，主站那边组态里直接认出来就是一个标准PROFIBUS从站，数据量拉到122字，问题瞬间解决。
从技术定位上讲，PTQ-PDPS跟PDPMV1是“镜像”关系——PDPMV1是Quantum去当老大管别人，PDPS是Quantum去当小弟被别人管。它基于西门子SPC3专用ASIC芯片实现协议栈，支持DP-V0的Sync、Freeze和Auto Baud功能。配置好之后，主站那边只需要导入GSD文件，把PTQ-PDPS当成一个普通的远程I/O站就行，Quantum本身不需要跑任何PROFIBUS协议代码——所有通信负荷都卸载在这块卡上，不影响PLC的主逻辑扫描周期。
跟PDPMV1那个“上线之前先看看主站在不在”的策略不一样——PTQ-PDPS的反而是“上线就位，等你来连接”，调试难度低不少。
应用场景与库存策略
你想想——一条西门子S7-400做主站的产线，挂着几十台变频器、远程I/O、还有几台老Quantum PLC做局部控制。如果这块PTQ-PDPS从站模块挂了，Quantum里的数据传不上去，主站那边读不到数据，整个产线的联锁逻辑可能直接瘫痪。而这模块现在已经是停产件了，坏了再找渠道不一定马上有货。
- 汽车生产线跨品牌集成：西门子PLC做主站，需要读写Quantum PLC里的工艺参数和设备状态。非它不可——DP/DP耦合器数据量太小、配置复杂，PTQ-PDPS是直插背板的原生从站方案。建议策略： 在线运行1块，库房备1块同型号冷备件。把当前使用的GSD文件版本和配置参数备份好，换了新模块之后主站那边重新识别一次就行。
- 冶金/水处理多PLC联网：上位用施耐德或西门子的高端控制器做主站，下挂老Quantum做区域控制。PTQ-PDPS让老旧Quantum系统能延续生命周期。建议策略： 如果这套系统计划再跑5年以上，建议现在做一次Last Time Buy评估——这个型号的供应量在收缩，二手市场的价格可能还会涨。
- 海外项目备件：厂里的Quantum系统出口到国外，当地工程师对PROFIBUS更熟悉，要求Quantum当从站接入。建议策略： 海外项目备件周期长，建议备2块——一块现场用，一块放在国内总仓库，一旦坏了走国际快递也比在当地现找渠道快。
真实案例（某华东汽车零部件厂）：背景是产线用西门子S7-400做主站，通过PROFIBUS DP挂了二十几个从站设备，其中一台Quantum PLC通过PTQ-PDPS当从站提供关键的生产节拍数据。运行到第5年的时候，一次雷击之后主站报“从站丢失”，查下来PTQ-PDPS模块的PROFIBUS接口灯全灭了，估计是雷击从通信电缆串进来把隔离电路打坏了。库房没备件，紧急联系原厂被告知这个型号已停产，只能从二手渠道调货，等了8天才到。这8天产线没法自动获取Quantum那边的数据，只能靠人工抄表录入，效率降了40%。事后他们把PTQ-PDPS列入了“关键停产件”清单——按“在线1块+库房1块”的策略备货，同时还多屯了一块PDPMV1备用，防止哪天真的一边倒买不到了。
