描述
关键技术规格
| 参数项 | 规格值 | 备注 |
|---|---|---|
| 制造商 | ProSoft Technology | |
| 型号 | PTQ-PDPMV1 | |
| 所属平台 | 施耐德 Quantum / Unity 系列PLC | 单槽安装，需与处理器同机架 |
| 协议版本 | PROFIBUS DP-V0 / DP-V1 | 支持1类和2类非循环服务 |
| 通信速率 | 9.6kbps ~ 12Mbps | 全速率自动识别，可手动配置 |
| 从站容量 | 31个（无中继） / 125个（带中继） | 支持DP/PA耦合器接入PA设备 |
| I/O数据容量 | 输入244字节 / 输出244字节 | 处理器数据与PROFIBUS I/O异步传输，不阻塞PLC扫描周期 |
| 热备支持 | Unity HEC热备（适配140 671 CPU） | 主备切换时间≤300ms（典型100ms） |
| 背板供电 | 5V DC，最大1100mA | 由Quantum机架背板提供 |
| 硬件核心 | Siemens ASPC2 Step E ASIC + Infineon C165微处理器 | 固件闪存可升级 |
| 配置接口 | 以太网(RJ45) + RS-232 | 通过ProSoft Configuration Builder(PCB)软件配置 |
| 尺寸 | 约250×103.85×40.34mm | 标准Quantum单槽模块 |
| 工作温度 | 0°C ~ 60°C | 存储温度-40°C~85°C |
| 认证 | CE、cULus Class I Div 2、ATEX Zone 2、CB | |
| 生命周期 | 官方页面显示为Legacy（遗产产品），仍有备件流通与有限技术支持 |
产品深度介绍

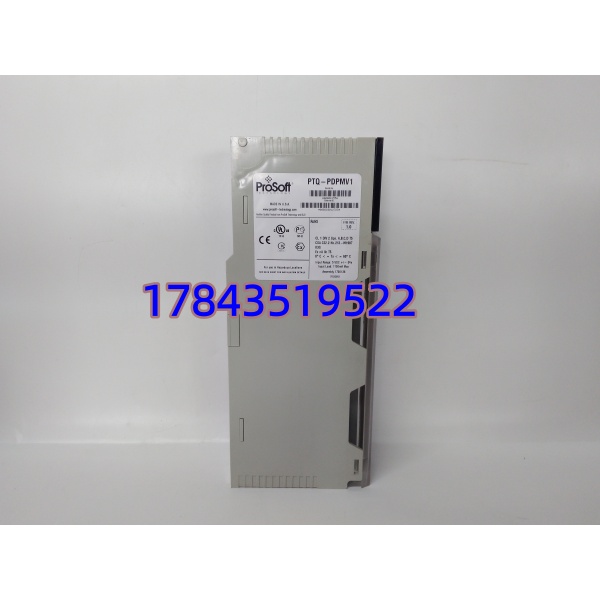

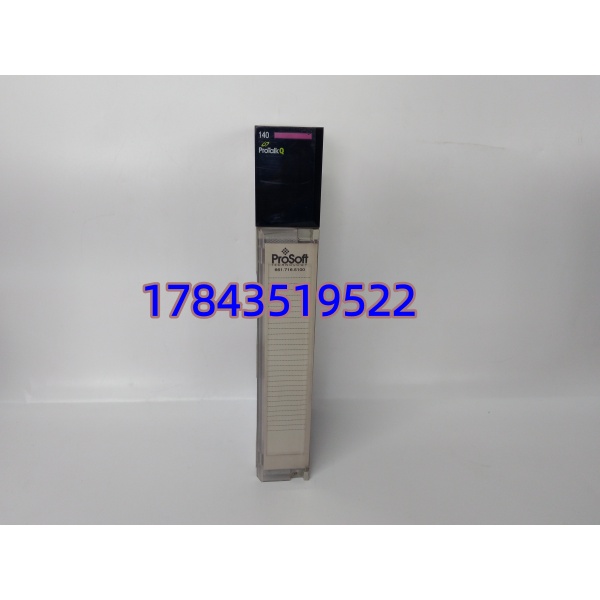

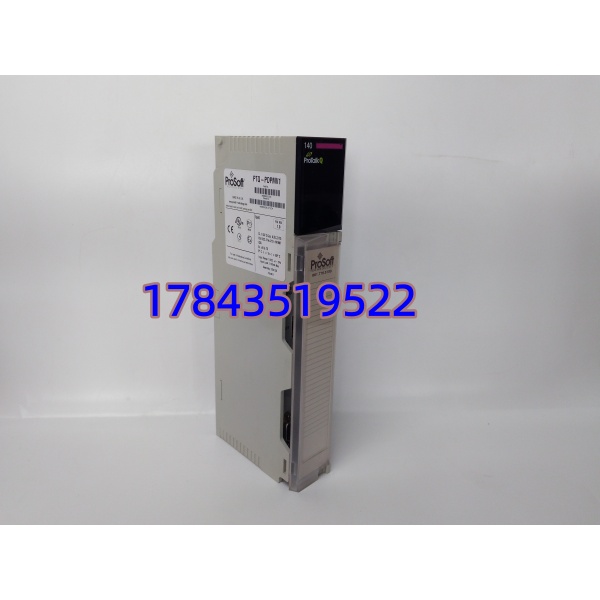

PTQ-PDPMV1是ProSoft Technology为施耐德Quantum/Unity系列PLC设计的一款PROFIBUS DP-V1主站通信模块，属于ProTalk® Quantum产品线。它解决的是一个很实际的问题：Quantum PLC本身不带PROFIBUS DP主站接口，如果要挂变频器、远程I/O、智能仪表这类DP从站设备，需要一个专门的通信模块来充当“翻译官”。
模块的核心是一颗Siemens ASPC2 Step E ASIC加上Infineon C165微处理器，固件可以闪存升级。它支持PROFIBUS DPV0（循环I/O数据）和DPV1（非循环参数读写、扩展诊断、报警处理）两套服务。DPV1的好处是不仅能跑实时I/O数据，还能在后台读写从站的参数和诊断信息——比如在线修改变频器的PID参数，或者查一个仪表为什么报错，这些操作不会打断主循环通信。
最值得关注的是热备冗余功能。 PTQ-PDPMV1从固件1.25版本开始支持Unity HEC热备架构，两台Quantum CPU（140 671系列）各配一块PTQ-PDPMV1，形成主备关系。主模块控制PROFIBUS网络，备模块同步数据，一旦主CPU或主模块故障，备模块在300毫秒以内接管网络控制权。对化工厂反应器、电厂辅机这类不允许长时间停机的场景，这个功能是硬指标。需要注意一点：早期固件版本（1.15到1.25之间）每个机架只支持1个PTQ-PDPMV1模块，1.25版本以后热备配置下最多可以装4个。
配置工具：用ProSoft Configuration Builder（PCB）软件，通过模块的以太网口配置网络参数、从站地址、数据映射。PCB还带FDT/DTM驱动（PROFIBUS comDTM），可以用PACTware这类FDT容器软件在线诊断从站状态、修改参数。
生命周期方面，ProSoft官方将其标识为“Legacy（遗产产品）”，意味着已退出常规生产，但备件市场仍有流通和有限技术支持。多个国内备件商显示有库存现货。
应用场景与行业案例
工程痛点：老Quantum PLC要挂PROFIBUS设备，找不到入口
Quantum平台本身没有PROFIBUS DP主站接口，变频器、远程I/O站这些DP设备要跟PLC通信，必须在机架上加一块主站模块。如果现场用的是老款Quantum CPU搭配Concept或ProWORX编程软件，PTQ-PDPMV1是少数仍受支持的第三方DP主站方案。但替换老款140 CRP 811 00模块时需要注意——虽然功能和性能相似，但不是直接“即插即用”的替代品，需要对项目配置做一些修改。
典型应用场景：
- 化工/制药 – DCS与变频器/仪表通信
Quantum PLC通过挂载多台变频器（如西门子G120）和智能压力/温度变送器，实现转速控制和过程参数采集。DPV1服务可在线读写变频器参数和仪表标定数据。 - 钢铁/冶金 – 分布式I/O与设备集成
大型轧线或高炉辅机系统，通过PROFIBUS DP连接远程I/O站（如ET200M）和电机控制中心（MCC），控制分布在数百米范围内的设备。 - 汽车制造 – 产线机器人/焊机控制
焊接机器人、涂装设备通过PROFIBUS接入Quantum PLC，模块的Sync/Freeze指令可同步多个从站的输出动作。 - 热备关键工艺 – Unity HEC双机冗余系统
电厂或化工厂的关键联锁回路，用两块配合两块Quantum 671 CPU组成热备系统，主备切换≤300ms，确保单点故障不导致停机。 - 老系统升级 – 替换140 CRP 811 00模块
原Modicon 140 CRP 811 00 PROFIBUS主站模块停产或故障后，用替代，但需注意项目配置修改。
案例：炼化厂PROFIBUS网络集成
某大型化工企业采用将12台螺杆空压机控制系统接入Quantum PLC网络，通过DPV1非循环服务实时采集设备运行参数（压力、温度、振动等），故障报警响应时间从5秒缩短至0.5秒。设备科长事后总结：“以前每台空压机单独配一个转换器，故障排查得挨个连电脑看。现在PROFIBUS总线上一目了然，哪个从站掉线了模块直接报地址。”
