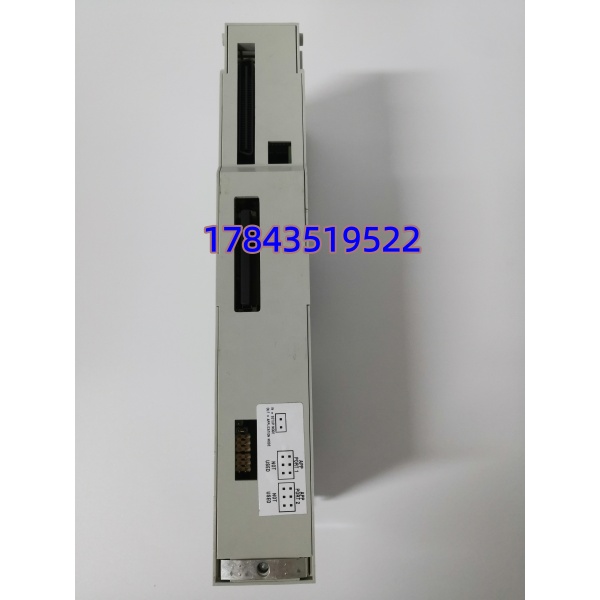

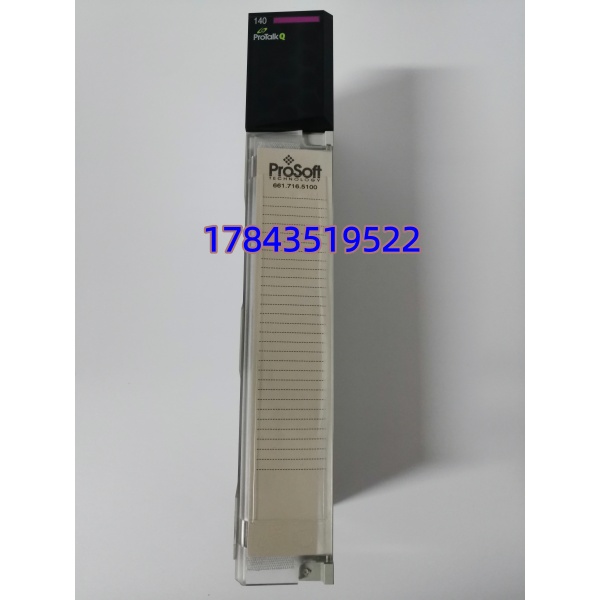

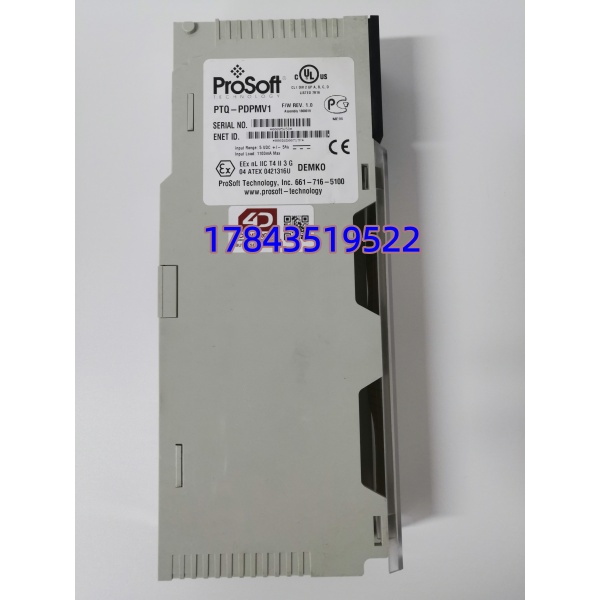

产品详情
· 型号：PTQ-PDPMV1
· 品牌：PROSOFT（Emerson）
· 系列：ProTalk Q（PTQ）
规格参数
| 参数项 | 规格值 |
|---|---|
| 完整型号 | PTQ-PDPMV1 |
| 制造商 | ProSoft Technology（Emerson旗下） |
| 适配PLC | Schneider Electric Quantum 140CPUxxxx系列 |
| 协议版本 | PROFIBUS DP-V0 + DP-V1（Class 1 & Class 2） |
| 数据速率 | 9.6 kbps ~ 12 Mbps（自动检测） |
| 最大从站数 | 125个（含中继器扩展） |
| 循环数据容量 | 1536 Byte IN / 1536 Byte OUT |
| 背板电流负载 | 1100 mA max @ 5V DC ±5% |
| 供电方式 | 仅由Quantum背板5V供电，无需外部电源 |
| 通信接口 | 1×DB-9F RS-485（光隔离） |
| 工作温度 | 0°C ~ +60°C |
| 存储温度 | -40°C ~ +85°C |
| 防护等级 | IP20（铝壳） |
| 抗冲击 | 30g，11ms，三轴 |
| 尺寸（H×W×D） | 250 × 103.85 × 40.34 mm |
| 认证 | CE、UL、CSA、ATEX Zone 2、IECEx、PROFIBUS PTO认证 |
产品介绍
某个化工厂的改造项目里碰过这么件事：厂里Quantum系统要挂一批西门子的变频器和阀岛，但是Quantum本身不带PROFIBUS DP口。他们一开始的方案是用外挂网关——一个独立的小盒子放在机柜里，把Modbus转成PROFIBUS。结果调试的时候发现，外挂网关的延迟忽大忽小，变频器的启停指令有时候要等300ms才到。后来换成PTQ-PDPMV1直接插在Quantum机架上，延迟直接压到了2ms以内。外挂网关跟背板直插的差距就在这——前者是“绕路走”，后者是“走捷径”。
从技术上讲，PTQ-PDPMV1是基于西门子ASPC2专用ASIC + 英飞凌C165微处理器搭建的主站方案。它本质上是在Quantum的背板上开了一个“PROFIBUS主站通道”——Quantum不需要自己跑PROFIBUS协议栈，所有的轮询、令牌管理、从站诊断都由PTQ模块自己处理，Quantum只需要通过背板读写I/O数据块就行了。这种“卸载式”设计的好处是：不会因为网络负荷大而拖慢PLC的主逻辑扫描周期。
应用场景与库存策略
你琢磨一下——一条涂布线，30台变频器、20个远程I/O站、再加上一堆智能仪表，全挂在PROFIBUS DP网络上。如果这块PTQ模块坏了，整条产线所有PROFIBUS从站的数据全断，产线直接趴窝。而这块模块是停产件，坏了再买不一定马上有货。
- 流程工业老旧系统改造：Quantum系统要接入一批带PROFIBUS接口的新设备（如Siemens S120变频器、Endress+Hauser仪表）。非它不可——Quantum原生不支持PROFIBUS主站，外挂网关延迟大、故障点多。建议策略： 在线运行1块，库房备1块同型号冷备件——这卡是停产件，坏了再找渠道交期可能2-4周。
- 汽车生产线混线控制：一台Quantum PLC要同时控制焊接机器人和输送线变频器，机器人走PROFIBUS DP。PTQ模块的125从站容量和DP-V1非循环诊断功能可以支持在线修改机器人参数。建议策略： 备1块模块做库存，同时把当前版本的GSD文件和PCB配置工程备份好——换个模块还得重新配置会延长停机时间。
- 水处理/污水厂：Quantum系统控制全厂变频器、液位计、加药泵，PROFIBUS网络覆盖整个厂区。建议策略： 这种高湿度环境对电子板卡不太友好，建议现场备1块，并定期（比如每年一次）把备用模块插入测试机架做通信测试，确认固件版本和配置跟在线模块一致。
真实案例（某华东精细化工项目） ：背景是厂里一套Quantum PLC通过PTQ-PDPMV1挂了16台ABB变频器和8个远程I/O站，跑了6年多一直挺稳。某天早上操作员发现变频器全部通讯超时报警，现场设备切到了就地手动模式。查下来PTQ模块的状态灯全红——模块挂了。库房没有备件，紧急联系供应商，被告知这个型号已停产，只能从二手渠道调货，等了10天才到。这10天生产线靠就地手动模式跑，效率打了七折，还因为操作失误烧了一批料。事后他们总结：对于连接着整条产线PROFIBUS设备的主站网关，停产件的备件策略必须是“一用一备”——用一块、备一块，否则坏一次就伤一次。
