描述
产品详情

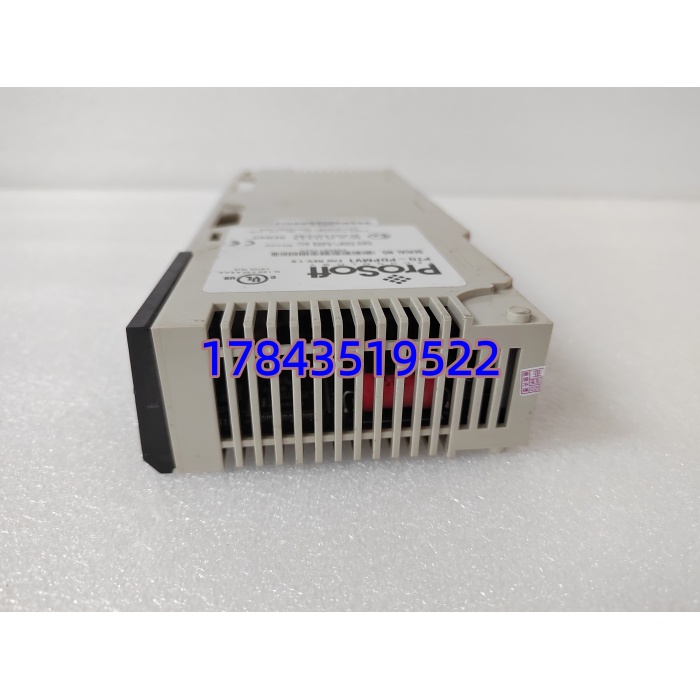

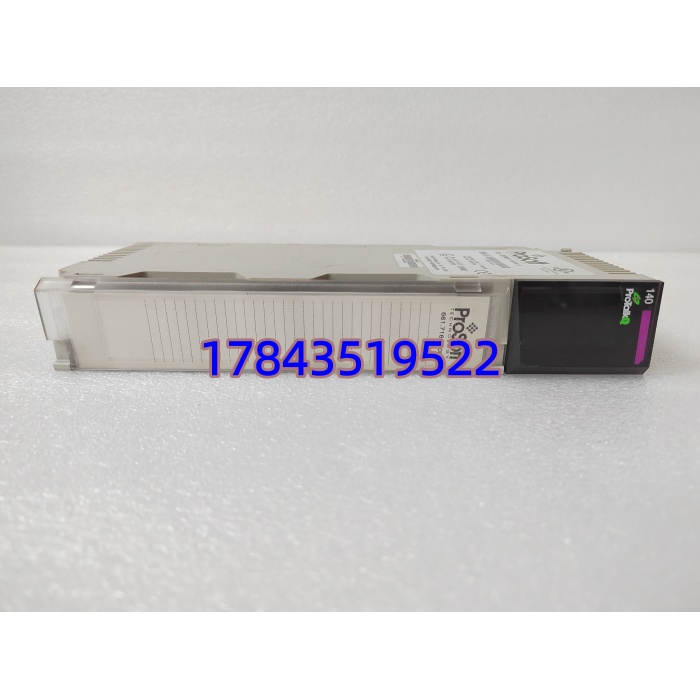

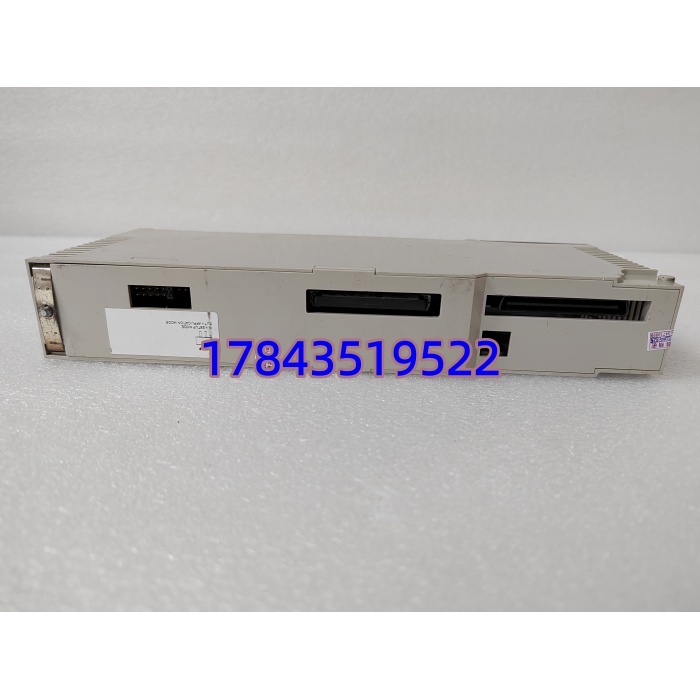

· 型号：PTQ-PDPMV1
· 品牌：ProSoft Technology
· 系列：ProLinx PTQ Series for Schneider Electric Quantum
规格参数
- 模块类型：Quantum 背板兼容 PROFIBUS DP-V1 Master 通信模块
- 适用 PLC：Schneider Electric Quantum 140CPU 系列（Unity Pro / Concept 均支持，需导入 .STD 描述文件）
- 总线协议：PROFIBUS DP-V0 / DP-V1（Master 模式，不支持 Slave 模式）
- 通信速率：9.6 kbps ～ 12 Mbps 自动协商（通常手动锁定现场速率）
- 最大从站数：125 个 DP 从站/网段（受 I/O 映像区限制实际常用 32～64 个）
- 输入/输出映像：通过 Quantum 输入/输出字（%IW / %QW）映射，最大 I/O 数据需核对 Quantum 机架槽位地址空间（典型 64～128 Word In/Out）
- 组态软件：ProSoft Configuration Builder (PCB)，生成 .CFG 下载至模块；Unity Pro 需导入 .XDD/.GSD 描述
- 状态指示：Module Ready / Run / Fault / DP Active / Bus Error LED
- 背板供电：由 Quantum 机架 5V DC 背板总线供电（典型功耗 ≈800mA～1.1A @5V，需核算机架电源余量）
- 外部接口：1 × DB9 Female（符合 PROFIBUS RS485 标准 A/B 引脚定义），可配总线终端电阻
- 诊断功能：支持 DP-V1 从站诊断读取、模块内部事件日志（通过 PCB 软件读取）
- 工作温度：0 ～ +60℃（柜内），存储 -40 ～ +85℃
- 认证：CE、cULus、RoHS（依生产批次）
产品介绍
PTQ-PDPMV1 是 ProSoft 为 Schneider Quantum 老系统做的 PROFIBUS DP Master 模块。它插在 Quantum 机架里，把西门子变频器、智能流量计、远程 I/O 等 DP 从站的 cycli c data 映射到 Quantum 的 I/O 映像区，让 Concept/Unity Pro 程序像读写本地 I/O 一样访问第三方设备。简单说——它是 Quantum 连通德系 DP 世界的”翻译槽卡”。
它解决的核心问题是：老 Quantum 原厂无 PROFIBUS Master 选件（140NOM2xxxx 是 Modbus/MB+），想接西门子 G120/S120 或 Siemens ET200 只能靠它。有一点要注意——这卡靠背板 5V 供电且功耗偏大（~1A），满配 6 槽以上高档模块时要复核 Quantum 电源模块容量，我见过因电源余量不足导致 PTQ 随机复位。
应用场景与行业案例
我在现场遇过最坑的：水厂加药间新装 Siemens MM440 变频要走 PROFIBUS，原 Quantum 柜只有 Modbus Plus。加了 PTQ-PDPMV1 后一切正常，半年后偶尔”Bus Fault”闪烁——查下来是柜顶风扇停转、模块温度逼近 58℃ 触发保护。这卡对散热有要求，别塞在密闭小柜最底层。
典型场景：
- 石化/化工老装置改造——Quantum CPU 通过 PTQ-PDPMV1 主站控制多台 Siemens G120/S120 变频器，非它不可因原厂 Quantum 无 DP Master 槽卡
- 造纸/浆粕线第三方仪表集成——连接 DP 协议的智能质量流量计、分析仪表入 DCS/PLC 数据库
- 冶金轧机辅助传动——Quantum 主站带 ET200M/S 远程 I/O 做辅机联锁，保留原控制架构不升级
真实案例：
北方某污水处理厂，鼓风机房 4 台西门子 G120 变频原走 PROFIBUS，Quantum 140CPU65150 通过 PTQ-PDPMV1 主站控制。大修后上电 DP 网络全红，PCB 软件读回”Error 0x80 — Configuration Mismatch”。查原因：施工队拔过模块，内部锂电池掉电（配置存 Flash 正常不应丢，但此块 NVRAM 老化）导致 .CFG 校验失败。重新用 PCB 软件连模块、下载原 .CFG 文件、重启——Bus OK，4 台变频全上线。事后老师傅多备了一块 PTQ-PDPMV1 在库房：”这卡十年不坏，一坏就是组态丢，没备份能折腾一下午。”
