描述

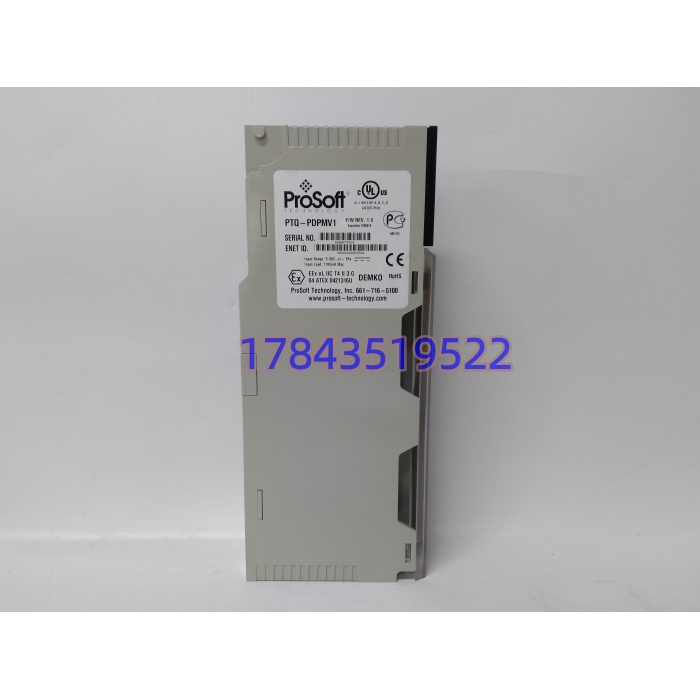

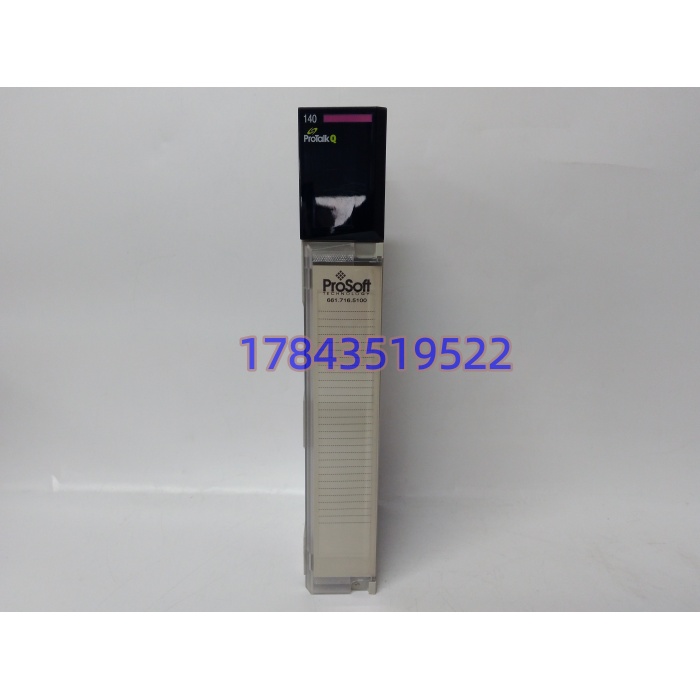

产品详情
· 型号：PTQ-PDPMV1
· 品牌：ProSoft Technology
· 系列：ProTalk® PTQ（Schneider Quantum 背板专用）
技术参数
| 参数项 | 典型值 / 说明 |
|---|---|
| 模块身份 | Quantum 背板单槽 PROFIBUS DP-V0/V1 主站（Options 类通信模块） |
| 适配 PLC | Schneider Modicon Quantum 140CPU65xx / 67xx（Unity Pro / Concept / ProWORX） |
| 主芯片 | Siemens ASPC2 Step E ASIC + Infineon C165 微处理器 |
| 协议栈 | PROFIBUS DP V0 循环 I/O + DP-V1 Class 1/2 非循环参数/诊断/报警 |
| 物理接口 | 1× DB9 母头（IEC 61158 RS-485），光耦隔离 1500 VAC |
| 波特率 | 9.6 kbps – 12 Mbps，自动协商或固定 |
| 带载能力 | 无中继 31 从站 / 加中继 125 从站；循环数据 1536 字节入 + 1536 字节出（部分资料标 244 字节/方向为单从站上限） |
| 背板取电 | 仅 Quantum 背板 5 VDC，最大 1100 mA（±5%） |
| 配置口 | 1× RJ45 以太网（默认 192.168.0.100/24，热备备件自动 +1）+ 1× DB9 RS-232 接 PCB |
| 配置软件 | ProSoft Configuration Builder（PCB）+ FDT/DTM comDTM |
| 冗余支持 | Unity HEC 热备自动识别，主备切换 ≤300 ms，单机架最多 6 块（热备态最多 4 块） |
| 状态指示 | Module Status / Backplane Xfer / Serial Act / Run / Error / Token-Hold 等多 LED |
| 工作温度 | 0°C 至 +60°C（存储 -40~+85°C） |
| 机械尺寸 | 250 × 103.85 × 40.34 mm，约 0.42 kg |
| 认证 | CE / cULus Class I Div 2 / ATEX Zone 2 / IEC 61010 / PROFIBUS PTO 认证 |
产品介绍
Quantum 老柜子原生不认 PROFIBUS 主站，现场一堆西门子 ET200、ABB ACS880、KROHNE 电磁流量计挂着蓝皮 DP 线——这种跨品牌烂摊子，泡过老化工装置的人收拾得手软。PTQ-PDPMV1 就是 ProSoft 给 Quantum 背板留的那块单槽主站桥，插进本地 I/O 机架（必须和 CPU 同机架），背板直读 3x/4x 数据区，前面 DB9 出一条 12 Mbps 的 DP 干线和第三方从站握手，GSD 一导、地址一分配，Unity Pro 里就能当普通 I/O 映射用。
选它而不是外挂独立 DP 网关（如 Hilscher 或 IBH 盒子），账面上省了柜外一个电源和一个交换机口，工程上省的是跨网段诊断——PCB 软件能穿透到从站级读 DP-V1 扩展诊断，变频器参数不用停机能在线改。现场实测发现，某 140CPU67160 热备系统挂 4 块 PTQ-PDPMV1 轮询 80 多台从站，主 CPU 切到备机时 DP 网络重令牌时间压在 280 ms 内，操作画面只闪半秒。严格来说它只走 DP 主站，想拿它当 DP 从站挂进西门子 S7-400 主站得刷特殊固件分支，普通库存件默认是 Master 角色，买前别凭“PTQ 系列”字面猜它能双向。
替换与升级建议
- 直接替换：PTQ-PDPMV1 ↔ PTQ-PDPMV1（同型号不同生产批，固件可 Flash 在线升，PCB 工程文件跨批兼容，零改线；ProSoft 标准 3 年质保期内件直接互换）
- 直接替换（同系升级）：PTQ-PDPMV1 → PTQ-PDPMV2（PDPMV2 是带双 DP 口、更大映射区的后期款，Quantum 背板定义一致，单口场景可降级兼容，但 PCB 工程需重设主站类型，约 0.5 人日）
- 软件兼容（需改配置）： → 施耐德原厂 140CRP81100（Modicon 老 DP 主站模块，非 Quantum 背板同槽位件，需改机架布局+Unity 硬件库换驱动，工作量 1 人日以上，且 140CRP 已停产备件贵）
- 硬件不兼容： → MVI56-PDPMV1（MVI56 是 ControlLogix 1756 背板版，机械尺寸和背板 LVDS 完全两路，插不进 Quantum 槽；电商串词别信）； → 140DDI85300（那是 Quantum 数字量输入卡，不是通信模块）
- 常见选型误区：搜””会撞出三类张冠李戴——①标成”ControlLogix 用 DP 主站”的（那是 MVI56-PDPMV1，平台不对）；②标成”DP 从站模块”的（ 默认主站，从站需特殊固件）；③把 1100 mA@5V 写成”24V 供电 0.5A”的（它不吃 24V 外供，全靠 Quantum 背板 5V，背板电源余量算错会整架掉电）。采购单必须写清”Quantum 背板 主站”。
