描述
产品详情

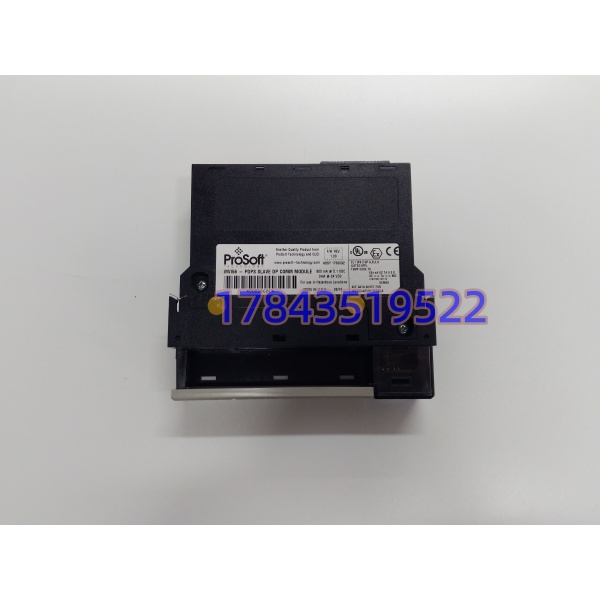

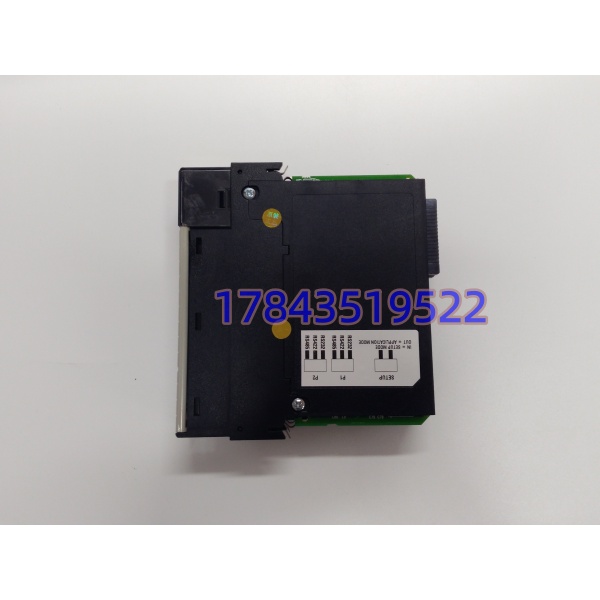

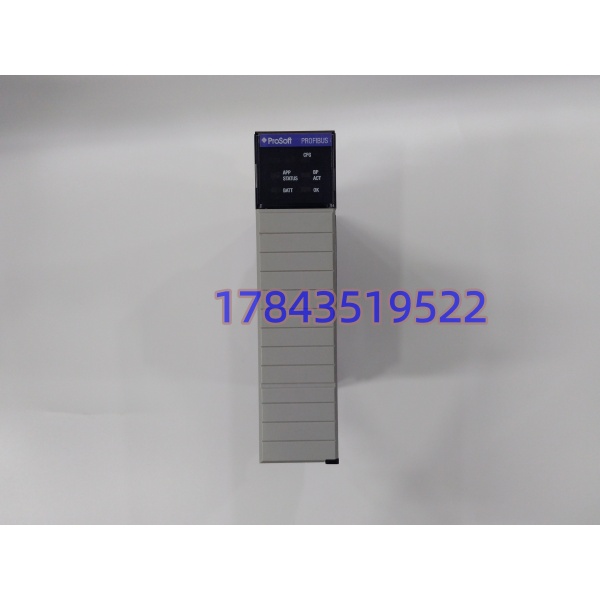

· 型号：MVI56-PDPS
· 品牌：ProSoft Technology
· 系列：MVI56 / In-Chassis for ControlLogix
技术参数
- 模块定位：PROFIBUS DP 从站（Slave），非主站
- 适配背板：Allen-Bradley 1756 ControlLogix 本地或远程机架（单槽）
- 协议版本：PROFIBUS DP-V0 / DP-V1（V1 需固件 ≥2.15）
- 波特率：9.6 kbps / 19.2 k / 45.45 k / 93.75 k / 187.5 k / 500 k / 1.5 M / 3 M / 6 M / 12 Mbps（自动检测）
- 从站地址：0–126 软件可配
- 数据映射：最大 122 字（Word）输入 + 122 字输出（总 ≤ 200 字，约 244/248 字节口径依手册）
- 物理接口：1 × DB9 母头（RS-485，标准 DP 接头）
- 配置接口：板载 RS-232（RJ45 形态）或经 CIPconnect 以太网走 PCB
- 背板功耗：800–900 mA @ 5V DC（订货前核算 1756-PA75/PA72 余量）
- 工作温度：0°C 至 +60°C（商业宽温版），部分资料标 -40°C 起为特殊批次
- 相对湿度：5%–95% 非冷凝
- 诊断：LED（MOD/OK/DP LINK/ERR）+ PCB 内建从站状态字
- 配置软件：ProSoft Configuration Builder（PCB）+ Studio 5000 内 ADD-ON Profile
- 合规：CE、UL/cULus、ATEX Z2（部分 PN 后缀）、RoHS
- 尺寸：标准 1756 单槽（约 175×40×131 mm）
产品介绍
从竞品对比切，MVI56-PDPS 的价值不是“又一块 DP 卡”，而是它把外置网关整个砍掉——传统做法是用独立 ProSoft 网关（如 PT-Q 系列）放柜外，多一个电源、多一段网线、多一个故障点；MVI56-PDPS 直接吃 1756 背板 CIP 总线，ControlLogix 程序里把它当普通 I/O 标签读写，延迟压到背板级（典型轮询 10–100ms，取决于主站令牌周期）。现场实测发现，在 12Mbps 满速下 122 字映射的刷新抖动比外置网关低一个数量级，适合焊装线滑撬同步这种对抖动敏感的场合。
商业层面看，它的痛点很明确：背板电流和槽位。1756 机架若已插满 PowerFlex 驱动或大量 1756-IB16，PA75 电源余量吃紧时再加 800mA 可能掉电复位，采购前必须拉电流表算总账。其差异化在于支持 DP-V1 非循环诊断（读模块温度、错误计数器），但严格来说老固件只跑 V0 循环数据，买库存件别光看型号，一定让卖家报 FRN（Firmware Revision）。另外这卡不做主站，想让 ControlLogix 当 DP 主站去扫变频器得买 MVI56-PDPM（主站版），字母顺序差一位功能天壤之别。
替换与升级建议
- ✅ 直接替换：同型号 MVI56-PDPS（固件一致）。ControlLogix 断电插回原槽位，PCB 重新下装 .cfg 即可，Studio 5000 内标签地址不变，停机校验约 1 工时。
- ⚠️ 软件兼容（需改配置）：MVI56-PDPM（主站版）或 MVI69-PDPS（CompactLogix 1769 背板版）。PDPM 角色反转需重写 DP 主站组态；MVI69 物理背板不兼容 1756 但功能同，若项目整体迁 CompactLogix 可用，改动含机架重构与标签重映射，4–8 工时起。
- ❌ 硬件不兼容：1756-PROFIS（罗克韦尔原厂 DP 从站，若曾存在特定批次）或第三方 1769/5069 系列模块。引脚与背板握手协议不同，1756 槽位插 1769 卡物理都进不去；若需 Profinet 而非 DP，得换 MVI56-PNTS 等，不可混用，若无直接替代品需明示只能依赖库存。
