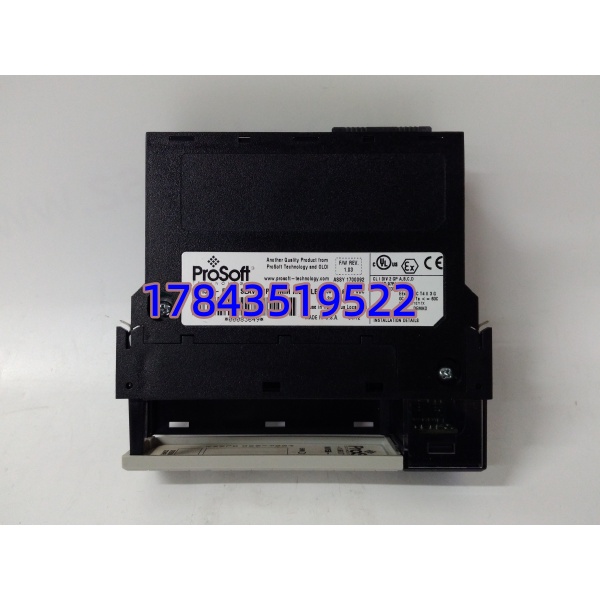

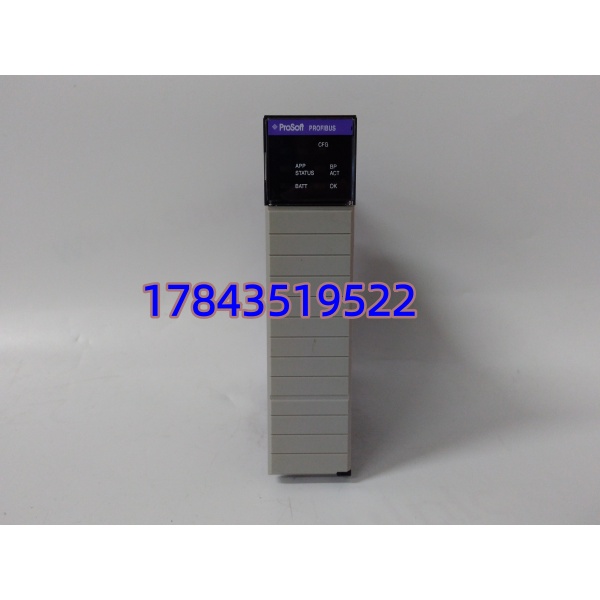

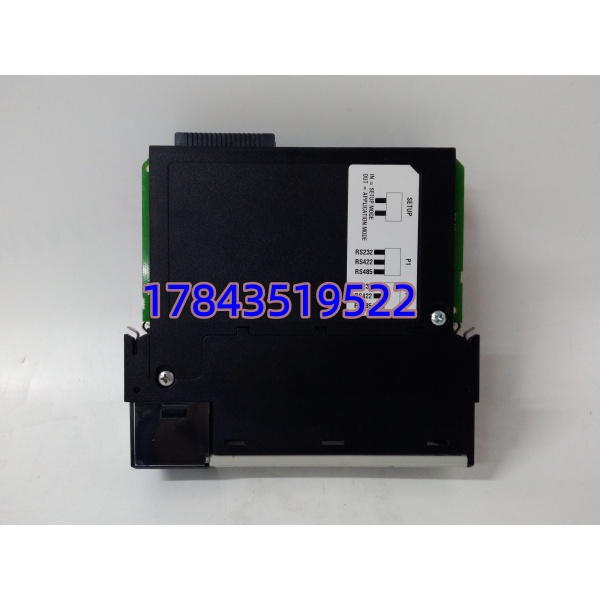

描述
关键技术规格
| 参数项 | 规格值 |
|---|---|
| 完整型号 | MVI56-PDPS |
| 所属系统 | Rockwell Automation ControlLogix |
| 产品类型 | PROFIBUS DP 从站通信模块 |
| 通信协议 | PROFIBUS DP Slave (V0) |
| 数据传输速率 | 9.6 kbps 至 12 Mbps (自动波特率设置) |
| 数据容量 | 最多122字输入数据 / 122字输出数据 (总计不超过200字) |
| 工作电压 | 10 至 24 VDC |
| 安装方式 | 单插槽，兼容 1756 背板 (本地或远程机架) |
| 工作温度 | -40°C 至 85°C |
| 环境湿度 | 5% 至 95% (无冷凝) |
| 物理接口 | PROFIBUS DB-9F 通信连接器 |
产品深度介绍
ProSoft MVI56-PDPS 是一款专为 Rockwell Automation ControlLogix 控制系统设计的 PROFIBUS DP 从站通信模块。它在 ControlLogix 处理器与 PROFIBUS DP 网络之间充当关键的“桥梁”，实现无缝的数据交换。
该模块被系统识别为标准的输入/输出模块，能够通过梯形逻辑访问处理器内存，在 PLC 和模块之间高效传输数据。它支持用户可配置的数据映射和 DP 端口操作，使得与外部 PROFIBUS DP 设备（如传感器、执行器、驱动器等）的通信变得简单而强大。此外，模块启用了 CIPconnect™ 技术，支持通过以太网路由与 ProSoft Configuration Builder 软件进行通信，极大地方便了参数配置、状态监控和故障诊断。
应用场景与行业案例
工程痛点：异构控制系统的集成与通信
在现代工业环境中，工厂往往同时存在多种不同品牌的控制系统和现场设备。当需要将基于罗克韦尔 ControlLogix 的主控系统接入庞大的 PROFIBUS DP 现场总线网络时，协议的不兼容成为了最大的障碍。MVI56-PDPS 模块正是为了解决这一“通信孤岛”问题而生。
典型应用场景
- 电力与配电系统
在变电站或配电房中，将 ControlLogix 控制系统接入 PROFIBUS DP 网络，实时监控和调度智能断路器、变压器等电力设备。 - 石油化工与过程控制
作为 DCS 或 SCADA 系统的通信节点，连接现场的阀门定位器、流量计等 PROFIBUS DP 仪表，实现精准的过程控制。 - 水处理与气体输送
在分布式的水泵站或气体管网中，通过该模块将远程的 I/O 站和执行机构统一接入主控 PLC，实现集中监控。 - 老旧系统升级与扩展
为现有的 ControlLogix 系统增加 PROFIBUS DP 从站功能，无需更换主控系统即可接入新一代的现场总线设备。
真实案例：打通控制系统的“最后一公里”
某大型石化厂在进行产线扩建时，新增了一批采用 PROFIBUS DP 协议的进口驱动器和传感器，而工厂的核心控制系统是 Allen-Bradley ControlLogix。由于协议不通，新设备无法被主控 PLC 识别，项目一度陷入停滞。
工程师紧急采购了 ProSoft MVI56-PDPS 模块。通过简单的背板安装和 ProSoft Configuration Builder 软件配置，工程师在 ControlLogix 中成功添加了一个 PROFIBUS DP 从站。模块自动完成了数据映射，将新设备的输入输出信号完美地“翻译”成了 PLC 能够识别的梯形图变量。项目不仅如期交付，还大幅节省了重新铺设硬接线的成本。
