描述
产品详情

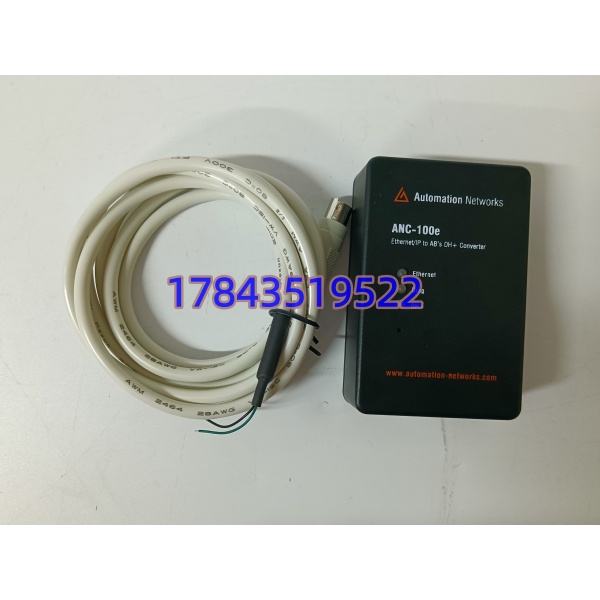

· 型号：ANC-100E（应用固件：AN-X2-AB-DHRIO）
· 品牌：ProSoft Technology（美国，现属Belden集团）
· 系列：AN-X2系列工业通信网关
规格参数
- 产品类型：DH+ to EtherNet/IP 协议网关（桥接器），非路由器，不跨网段转发
- 硬件平台：ANC-100E 工业以太网网关主机
- 固件配置：加载 AN-X2-AB-DHRIO 配置文件，专用于AB DH+网络（兼容AN-X2-AB-DHRIO-S版本，后缀-S通常表示安全/特定OEM）
- 处理器架构：32位工业级ARM处理器，专为实时协议转换优化
- DH+接口：1 x 标准AB BNC接口（或RJ11/螺端子，依具体线缆适配器），速率1 Mbps，支持DH+节点地址设置

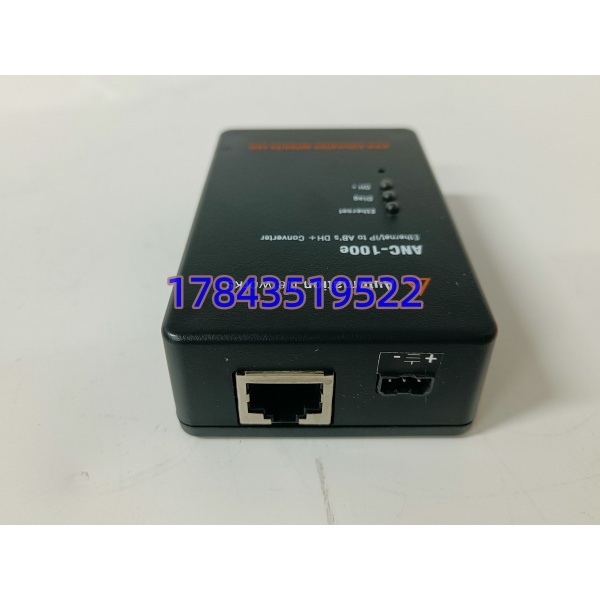

- 以太网接口：1 x 10/100 Mbps RJ45，支持Auto-MDIX，协议栈支持EtherNet/IP Adapter/Explicit Messaging
- 供电电源：12–24 V DC（典型24 V DC @ 300 mA），宽压输入，支持反极性保护
- 安装方式：35 mm DIN导轨安装（C型/帽型轨），或面板螺丝固定

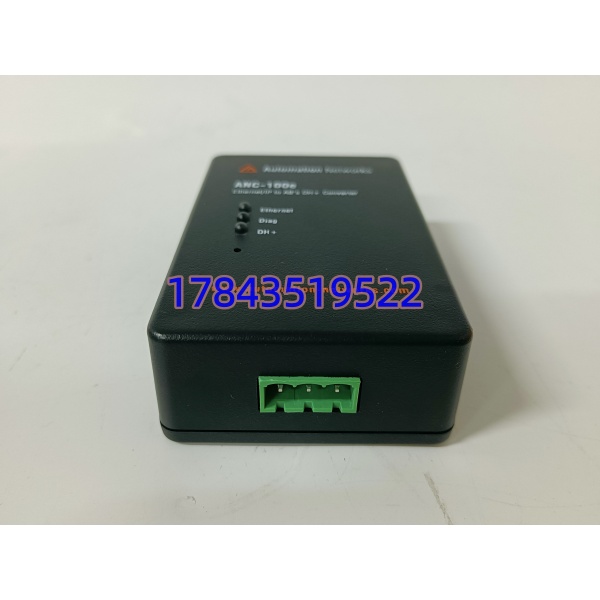

- 状态指示：前面板LED——Pwr（电源）、DH+ Act（DH+活动）、Eth Link/Act（以太网连接）、Module Status（模块状态）
- 配置方式：通过以太网口Web Server网页配置，或ProSoft Configuration Builder (PCB) 软件
- 兼容性：原生支持Allen-Bradley PLC-5、SLC 500、1785系列控制器，无需在PLC内编写通信代码
- 数据映射：支持N、F、B、I、O等AB数据文件类型映射，最大数据块需核对/以原厂手册为准
- 环境规格：工作温度0 ℃至+60 ℃，存储-40 ℃至+85 ℃，5–95 % RH无冷凝，IP20防护
- 认证：CE、FCC Class A、UL/cUL Listed，RoHS合规
产品介绍
ANC-100E加载AN-X2-AB-DHRIO固件，本质上是给Allen-Bradley DH+网络做的“翻译官”。AB的老PLC-5和SLC 500当年跑DH+同轴电缆，现在想接FactoryTalk View或者WinCC，网卡根本找不到。这个盒子一边插DH+电缆，一边插网线，把老的MSG指令和N/F文件映射成现代EtherNet/IP标签。最狠的是它不用改PLC程序，PLC-5里原来的逻辑照跑，上位机通过网关读数据。
坦白讲，Rockwell自己的ENBT/EN2T模块不支持老DH+协议，ProSoft这玩意儿是市面上少数能直接“透传”DH+的硬件。我在现场遇到过一条1989年的汽车焊接线，PLC-5跑了30年，上位机硬盘坏了换Win10，结果找不到DH+网卡驱动。扔进去一个ANC-100E，半小时搞定通信，省了换整套PLC的钱。
应用场景与行业案例
痛点切入：凌晨3点汽车厂焊装车间，PLC-5控制的机器人抓具线突然HMI黑屏，老DH+通信卡PCI-1784坏在工控机里，Windows 10/11根本没驱动。停产一分钟损失几千美金，等Rockwell原厂升级方案要停线两周。
典型场景：
- 汽车制造焊装线：老PLC-5控制几百个焊枪，ANC-100E把DH+转以太网，让新的FactoryTalk View SE直接监控N/F文件，不用动梯形图。
- 水处理/污水泵站：偏远泵站SLC 500通过DH+连中心，ANC-100E加光纤收发器，把数据推到远端调度中心SCADA，省了挖沟重铺电缆。
- 食品饮料包装机：老旧包装线DH+网络，接入IT网络，实现OEE数据采集和MES对接，设备不停机就能做数字化改造。
- MRO备件替换：系统DH+通信卡报废，找AN-X2-AB-DHRIO二手/翻新直接顶替，Web配置10分钟上线。
真实案例：去年在天津一个汽车零部件厂，夜班注塑车间#3线/40C突然和上位机断连。查了一圈发现工控机里老DH+ PCI卡烧了，备件库只有USB转串，但驱动不支持Win10。厂长急得在旁边转，停产一小时赔两万。我从车里翻出一台备用的 AN-X2-AB-DHRIO，DH+ BNC头拧上同轴电缆，网线插交换机，24 V DC供电。笔记本接Web界面，设好DH+节点地址（避开的地址），重启服务，HMI画面数据全回来。全程22分钟，没碰一个触点。事后厂长说这小盒子比他那套ControlLogix还管用。
常见问题解答 (FAQ)
- 是否支持热插拔？不支持。虽然DH+网络本身是总线型，但是独立供电设备。带电拔插DH+电缆可能导致同轴电缆反射干扰，甚至烧毁DH+端口收发器。换件必须先断24 V DC电源，再拔DH+接头，换完后上电，等DH+ Act灯闪烁再确认通信。
- 停产了怎么找替代？硬件仍在产，但AN-X2-AB-DHRIO固件授权可能停产或转向订阅制。二手/翻新市场是快速补位方案。新设计可用ProSoft PLX32系列或Rockwell EN2TR（需配合Logix CPU），但老没法直接配新模块，必须加中间桥接。
- 换模块会丢程序吗？不会。只是通信网关，不存储的用户程序。它只读取内存中的数据映像。避坑：换前用Web界面导出的配置文件（.csv或.bin），新模块装好后导入配置，核对DH+节点地址和IP地址，别和现有网络冲突。
- 怎么看成色和防翻新？原装外壳黑色金属，铭牌激光蚀刻和序列号。翻新常换国产电源芯片，发热量大。上电后摸外壳微热正常，烫手说明电源模块缩水。DH+ BNC接口内部中心针无氧化发黑，RJ45口弹片有张力。
