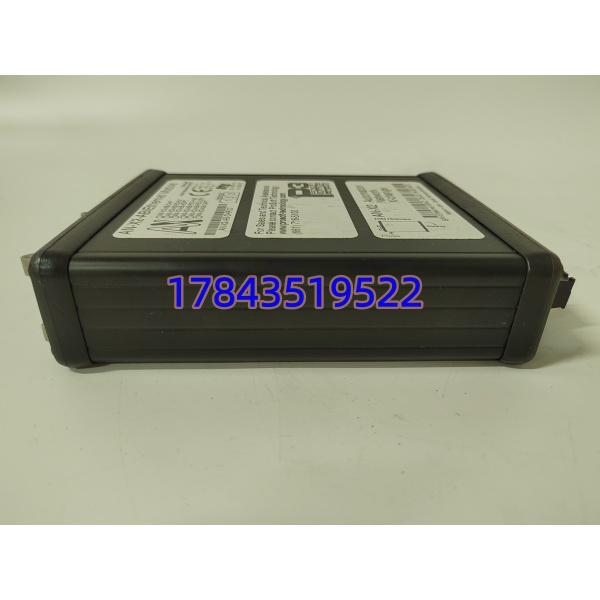

描述
产品详情
· 型号：AN-X2-AB-DHRIO（X2系列第二代，AB‑DHRIO功能后缀）
· 品牌：ProSoft Technology（Emerson Automation，原Moxa系收购，Rockwell Encompass伙伴）
· 系列：ProSoft X2网关系列，Allen‑Bradley DH+/RIO to EtherNet/IP
规格参数
- 产品全称：AN‑X2‑AB‑DHRIO — EtherNet/IP to DH+ and Remote I/O Gateway
- 制造商：ProSoft Technology（现属Emerson），Rockwell Encompass registered partner
- 核心角色：EtherNet/IP适配器 + DH+节点（主/从可配）+ RIO扫描器或适配器，三合一桥接
- 以太网接口：1×RJ45 10/100 Mbps，Auto‑MDIX，支持EtherNet/IP Implicit/Explicit Messaging

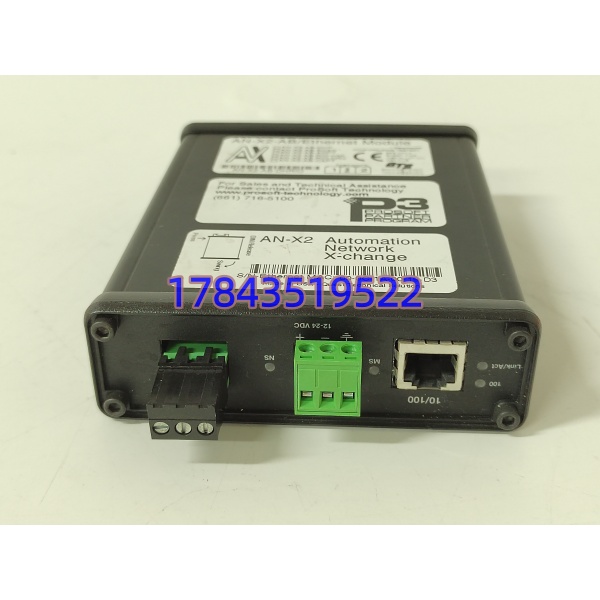

- 传统总线接口：2×3针Phoenix连接器，一个供DH+（57.6/115.2/230.4 kbps），一个供Remote I/O同速率；可菊花链
- 支持协议：EtherNet/IP，DH+（Data Highway Plus），Remote I/O（RIO），DF1消息穿透，部分固件Modbus TCP需核对
- DH+寻址：节点0–76八进制（老AB规范），可模拟PLC‑5节点或桥到现代PAC，需设不冲突的节点号
- RIO容量：最多32个逻辑远程I/O机架（1771/1794/Flex I/O），机架号0–76八进制，扫描周期<50 ms典型
- 数据映射：DH+/RIO I/O映像自动转为ControlLogix/CompactLogix标签（Add‑On Profile），零拷贝双口RAM缓冲
- 配置方式：内置Web服务器（默认192.168.1.100）+ ProSoft Configuration Builder PC软件，不需写MSG指令
- 供电：24 VDC ±20% via Phoenix端子，典型100 mA @24V，功耗≤2.4 W，不背板取电（独立模块）

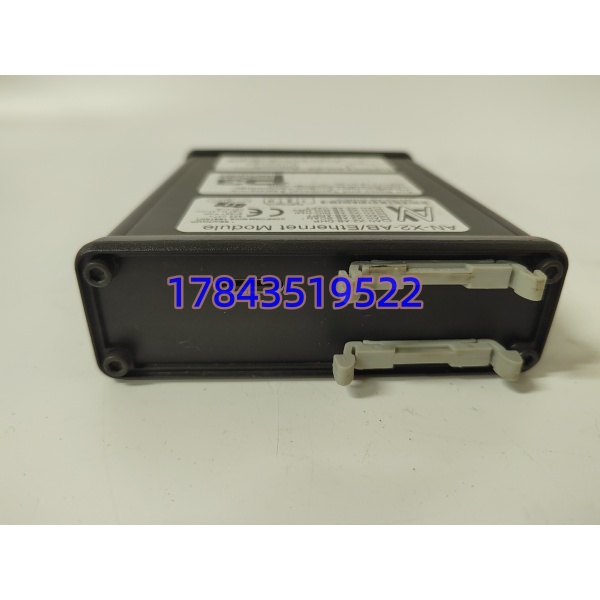

- 安装与环境：35 mm DIN导轨或桌面，IP20金属壳，工作温度0–50℃柜内（宽温版-40~+70需核对手册），5–95% RH非冷凝
- 指示灯：前面板Power/Eth Link/Act/DH+ Status/RIO Status/Run/Err LED，逐通道诊断
- 认证：CE，UL 508，cULus，RoHS，部分版ATEX Zone2/IECEx需核对
产品介绍
这是ProSoft给Rockwell老厂升级做的救命网关，不是AB原厂1756‑DHRIO通信卡，而是独立小铁盒子挂DIN轨，一边RJ45接ControlLogix/CompactLogix的EtherNet/IP，另一边Phoenix端子插DH+或Remote I/O菊花链，直接跟PLC‑5、SLC500、PanelView、1771机架说话。透明映射把老地址N7:0/B3:0/1771槽位变成Logix标签，不用改老PLC程序，老线分步迁以太网时少停机。
和1756‑DHRIO比，这货不用占ControlLogix机架槽位，也不用写MSG指令做DH+桥接，Web向导5分钟配完标签映射，老程序原样跑。竞品是原厂1756‑DHRIO+以太网卡组合，但ProSoft一台顶三台，省机柜空间，交期比AB原厂卡稳一点。坦白讲，Emerson接手后新X4系列出了，X2还在产但交期飘，改造项目全靠库存/翻新件顶，新站才上X4。
应用场景与行业案例
痛点切入：我在现场遇到过汽车厂焊装线PLC‑5主站带32个1771远程I/O机架，凌晨2点想加CompactLogix做MES数据采集，原厂方案要停机插1756‑DHRIO进机架、改机架供电、写MSG桥接，全线停8小时起。最怕老PLC‑5程序锁死只读，一动就丢定时器状态，非计划停机赔产能。
典型场景：
- 汽车焊装/总装：PLC‑5主DH+网带SLC500子站+PanelView，AN‑X2‑AB‑DHRIO挂CompactLogix做EtherNet/IP采集，老控制逻辑不动，逐步把1771 I/O迁到1794，非它不可因透明映射免改老梯形图。
- 食品饮料批次线：老旧发酵罐SLC500跑DH+ 57.6 kbps，新FactoryTalk Historian要以太网数据，网关旁挂读N7/B3寄存器做能效分析，不停发酵批次。
- 石化罐区：PLC‑5做阀组DH+ Remote I/O，DeltaV或ControlLogix上位通过网关读阀位，硬升1756‑DHRIO要换整个ControlLogix机架，预算不给。
- 冶金连退：老Flex I/O机架RIO 230.4 kbps挂高温区，新CompactLogix通过网关扫RIO，原Remote I/O布线不动，省重新放线停机窗口。
真实案例：华东某汽车部件厂，2024年秋检，#2焊装岛PLC‑5/SLC500+1771机架跑主焊枪，厂里要上MES实时读焊点计数和气压，原AB方案停线插1756‑DHRIO+以太网卡估8小时。我带AN‑X2‑AB‑DHRIO二手测试件，断电只接DH+菊花链（150 Ω终端电阻原位保留），24 V端子供电，RJ45插现有交换机，上电Web向导设DH+节点号不冲突（原PLC‑5是节点1，设网关为节点2），自动发现波特率230.4 k，映射N7:0–N7:99为Logix标签。CompactLogix加Add‑On Profile读标签，MES取到数据。全程未碰PLC‑5程序，老线只停17分钟做接线，要是等新ProSoft交期14周或AB原厂卡交期20周，秋检窗口不够，MES上线拖到明年。跟维护经理说：这网关是保老线不停机的桥，库房留一块测试过的，别省这钱。
常见问题解答 (FAQ)
- 是否支持热插拔？不支持。这是独立DIN轨网关，24 V供电和DH+物理层都非热插拔设计，带电拔会断EtherNet/IP会话和DH+令牌，老PLC‑5可能报节点丢失并重试。换件前断24 V端子，DH+线可热拔但我不建议——老同轴/Phoenix端子带电拔有感应尖峰烧收发器，我现场全断电再换，上电后重做Web发现波特率和节点映射。
- 停产替代方案？ProSoft X2系列还在产但交期长（10–18周），官方后继是AN‑X4‑AB‑DHRIO（四代，功能兼容但固件/Web界面不同，物理尺寸略变需核对）。实用是用同型号AN‑X2‑AB‑DHRIO测试件，成色分老库存/翻新/二手测试。硬回滚到AB原厂1756‑DHRIO需ControlLogix机架槽位+写MSG，老线基本不动。有一点要注意：X2和X4固件不互通，换X4要重配Web，别混用配置档。
- 换网关会丢老PLC程序吗？不会。网关只桥接协议，老PLC‑5/SLC500程序和I/O映射在原CPU里，网关存的是EtherNet/IP标签映射和DH+节点号，换件后重新Web配同节点号+波特率，自动同步老网络，不用碰老PLC程序。避坑：换前拍原DH+节点号、波特率、终端电阻位置照片，新件设完全一致再上电，别乱改节点号引发令牌冲突。
- 成色与防伪怎么看？全新原封还有但少，多是老库存（查ProSoft标周戳，需核手册）、翻新或拆机测试。看Phoenix端子有没有插拔压痕，RJ45簧片氧化没，金属壳有没有柜内积灰但无摔痕。防伪靠SN在ProSoft/Emerson系统查不到当第三方，买带bench测试：DH+节点通PL‑5模拟器，EtherNet/IP连CompactLogix读标签拍视频。
