产品深度介绍

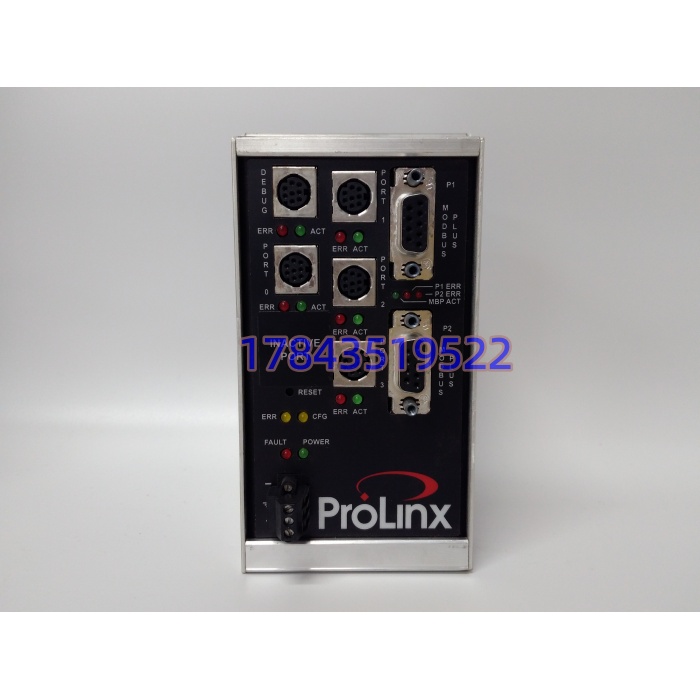

当施耐德 Quantum 跑的 MB+ 网里要挂一堆只懂 Modbus RTU 的智能电表、质量流量计、第三方变频器，而 PLC-5 的 MSG 指令又不值得为这摊事重写——5302-MBP-MCM4 就是干这个的。它不插背板，DIN 轨一卡，左边 DB9 母头拧 Belden 9463 进 MB+ 网（站址拨码或 PCB 跳线定），右边 4 个串口各自独立配主/从、波特率、RTU/ASCII，内部 4000 字共享数据库把 %H 寄存器和串口 4x 寄存器做映射，对 PLC-5/Quantum 来说就像多了一组本地 I/O，对串口表计来说就像多了个主站轮询自己。ProSoft Configuration Builder 下传一次配置，断电存非易失，不用碰控制器程序。
坦白讲，这货原厂早进 EOL，但存量世界比新架构狠：国内无数老化工装置、水处理泵站、矿山皮带用的是 PLC-5+Quantum 的 MB+ 网，弃网改 EtherNet/IP 要动扫描表、要重配 RIO 映射、要停役——换一块 5302-MBP-MCM4 顶上，原工程一行不动。MTBF 老手册标 >10 万小时，但拆机件 18 年工龄的铝电解电容和 TVS 管早过了黄金期，采购别拿新板数安慰自己。
关键技术规格
| 参数项 | 典型值/说明 |
|---|---|
| 制造商 | ProSoft Technology，美国原产，ProLinx 5300 系列，已 EOL |
| 产品身份 | 独立 DIN 轨网关，MB+ ↔ Modbus RTU/ASCII 双向主从 |
| MB+ 端口 | 1× DB9 母头，1Mbps，主/从可选，支持最多 200 条命令列表 |
| 串行端口 | 4× 独立 DB9/端子（RS-232/422/485 硬件可配），每口主/从独立设 |
| 串口波特率 | 110bps ~ 115.2kbps，每口独立；7/8 数据位，1/2 停止位，无/奇/偶校验 |
| 数据映射 | 内部共享数据库 4000 字；每串口最大 1000 字映射区；支持 0x/1x/3x/4x 全功能码 |

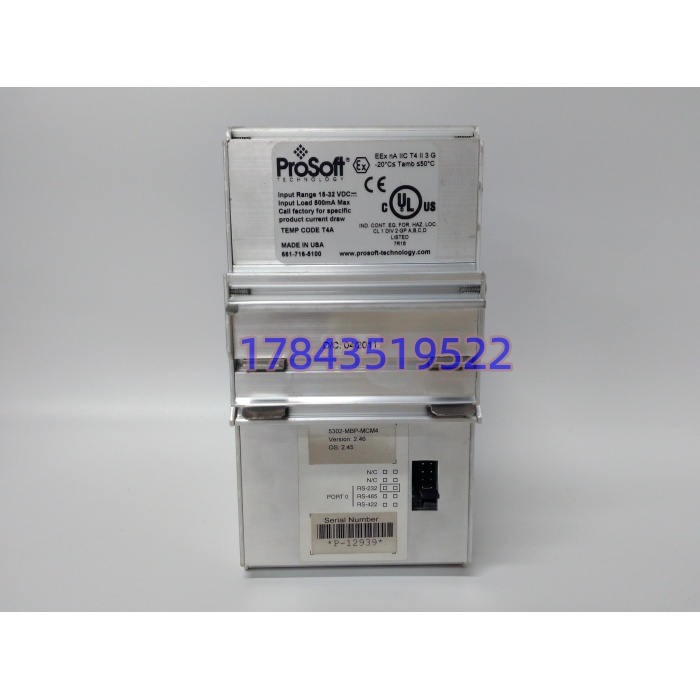

| 供电 | 24VDC 标称（18-32VDC 允许），最大 500mA@32VDC，典型功耗 2-3W |
| 隔离 | 串口信号对逻辑 2500V RMS（UL1577）；MB+ 对电源 1500V RMS 60s（IEC60950） |
| 指示 | PWR / MOD STAT / APP STAT / 每口 TX-RX-ERR LED |
| 配置 | ProSoft Configuration Builder（PCB）通过前面 DB9 配置口或 MB+ 在线下传，存非易失 |

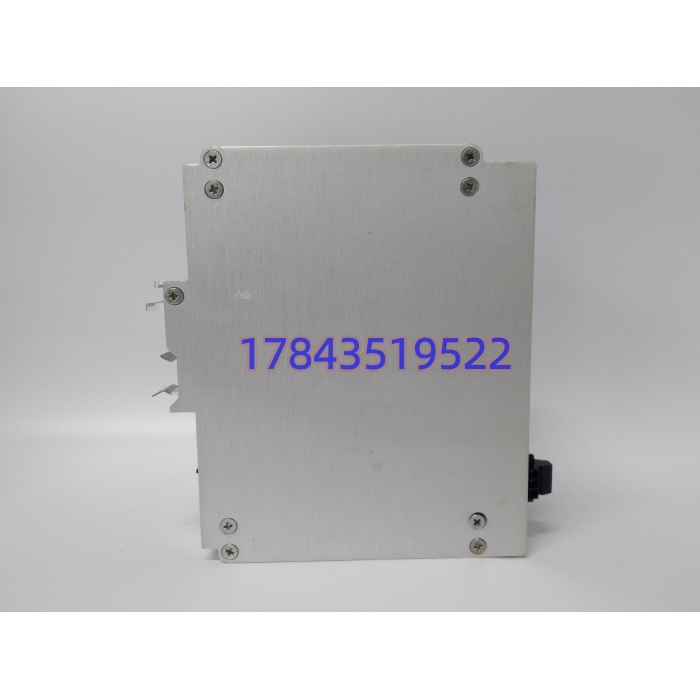

| 机械 | 约 132×52.5×114.8mm（H×W×D），35mm DIN 轨，IP20 金属壳，~0.4kg |
| 温区 | 工作 -20~+50℃；存储 -40~+85℃（注意：非 -40 工作，市面标-40工作的是错配MCM2参数） |
| 湿度 | 5~95%RH 非凝露 |
| 认证 | CE，FCC，RoHS，cULus |
应用场景与行业案例
“这铁盒子平时风扇都不带转的，真到 MB+ 网里新加 12 块智能电表没人敢动 PLC-5 扫描表——它就是那个不用停机就能塞进去的桥。”——某水处理厂电气主任原话。
典型场景：
- 石化罐区计量：Quantum 140CPU 跑 MB+，罐区 12 台质量流量计只出 Modbus RTU，5302-MBP-MCM4 的 4 口各带 3 台，Port1 主站轮询，PLC 读 %H40001 起映射区，不碰原逻辑。
- 市政污水泵站：PLC-5/20 的 Channel 1B 挂 MB+，泵房新增 8 台变频器（Modbus RTU）+4 台超声波液位计，一口带 3 台，DB 映射完事，夜班加设备不用停役。
- 矿山皮带集控：SLC 5/04 做顺控，老 MB+ 网不动，皮带秤、除铁器控制器全是 RS-485，4 口独立主站轮询，某口从站掉线不阻塞其它口。
- 电厂辅网智改：原 ASEA Master 遗留 MB+ 网收 DCS 侧，现场加装蒸汽流量计走 ASCII，Port3 配 ASCII 主站捞字符串，省外部协议网关。
- 纸厂复卷机 MRO：原 5302-MBP-MCM2（2 口）不够用，同外形换 MCM4，PCB 配置备份迁移，DIN 轨拔插 10 分钟。
真实案例：某精细化工车间，Quantum 140CPU6560 的 MB+ 网挂 5302-MBP-MCM4 收 4 台科里奥利流量计。夜班 Port2 的 ERR 灯常红，4 台表全掉，PLC 侧 %H 映射区冻结在上次值，操作员没察觉，批料配比偏了 3 小时。拆板闻无焦味，但 Port2 的 RS-485 收发器对地绝缘只有 12kΩ（正常>100MΩ）——柜内 230V 接触器电缆与 RS-485 屏蔽线同桥架，感应击穿。库存调一块全新原装 5302-MBP-MCM4，发货前供应商在 Quantum 测试台挂真实流量计跑 24 小时，Port2 带 3 台表轮询零丢帧。现场照原 PCB 配置文件下传，DB9 MB+ 站址拨原值（拨码开关位置拍照复刻），上电 PORT2 绿灯。工程师后说：” 的 4 口隔离是每口独立 2500V，但现场屏蔽层两端接大地形成地环路，隔离也扛不住长期泄漏，这次是积累击穿。”从此该厂规程加一条： 串口屏蔽层单端接 PLC 侧，柜端悬空。
