NI SCXI-1600 | USB数据采集控制器

描述

产品详情

· 型号：SCXI-1600
· 品牌：National Instruments
· 系列：SCXI

规格参数

产品介绍

说句不中听的——SCXI-1600在停产这件事上，它比SCXI机箱里的任何一块模块都更“危险”。为什么？因为SCXI-1122坏了，你换一块1122就行了；但SCXI-1600是整个SCXI机箱的“大脑”和“嘴巴”——它负责把其他所有模块的信号采集、数字化、通过USB或RS-232送给电脑。它要是挂了，整套SCXI系统就是一堆插着模块的铁壳子，跟电脑彻底断联。

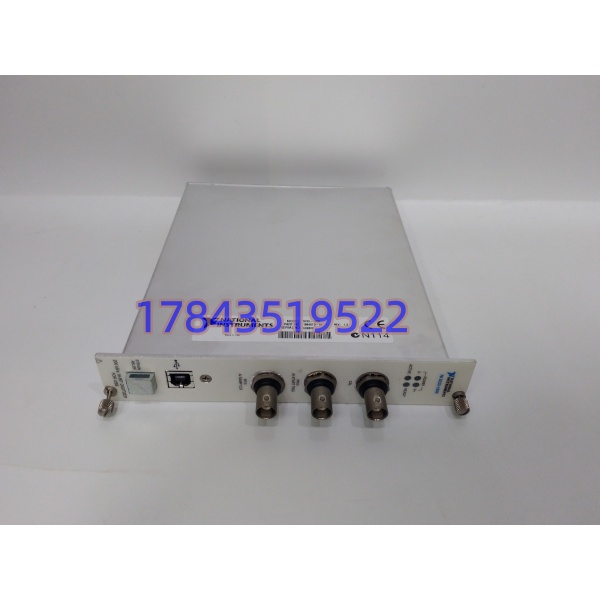

这模块当年设计出来就是为了解决一个痛点：不是所有现场都有PCI槽插DAQ板卡。一个SCXI机箱里塞满各种调理模块，再把SCXI-1600插进去，接上一根USB线连笔记本电脑，就是一个便携式的高通道数据采集系统。16位精度、200kS/s的采样率、软件可配的量程（±50mV到±10V），放在当年是相当能打的配置。三个BNC口分别接启动触发、采样时钟和外部校准源——对于需要同步多个设备或者做精确时间戳的应用，这些接口是刚需。

现在的问题是什么？NI已经彻底放弃这个产品了。不生产了、不修了、没有替代型号、新版NI-DAQmx也不支持了。市面上能买到的全是二手或库存。更麻烦的是，它只认Windows 7及更早的系统，你插到Win10电脑上，驱动都装不上去。还在用它的系统，往往是被迫绑定一台老旧的Win7工控机——这台电脑坏了，连同SCXI-1600的通讯一起断。所以囤这块模块，本质上是给你那套SCXI系统“续命”。

应用场景与库存策略

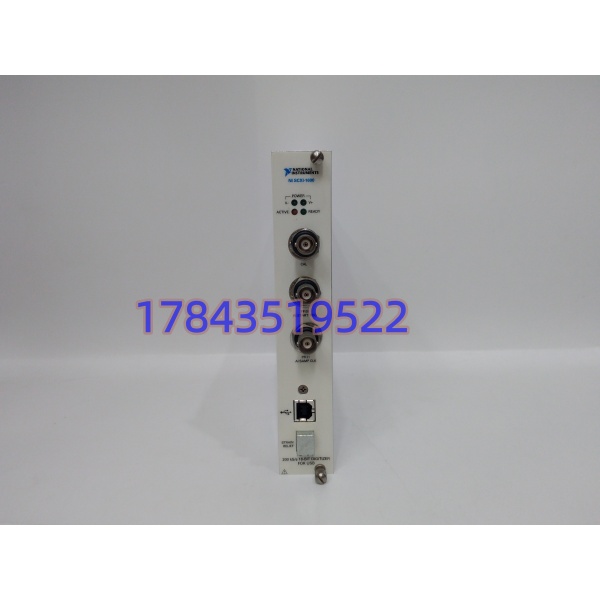

痛点切入： 这模块一旦出问题，最直观的表现就是——MAX（Measurement & Automation Explorer）里找不到SCXI机箱了。READY灯不亮、ACTIVE灯乱闪、甚至四个LED全灭。排查的时候你会发现，换了USB线没用、换了电脑没用、重启机箱也没用——就是模块本身内部出了故障。而它没有DIP开关、没有跳线、没有可更换的元件，坏了就是整块换。

典型场景与备货建议：

1. 老旧SCXI系统的“唯一下行通道”：系统还在运行，但控制电脑是Win7老机，驱动版本锁死在NI-DAQmx 9.x。一旦通讯中断，整柜SCXI模块的数据全部送不上来。建议策略： 备2块——1块作为即时替换，1块作为“系统生命维持库存”。停产件一块少一块，而且固件版本可能因批次而异，买回来的备件要先刷成跟你现在模块一致的固件。
2. 外场移动测试：用笔记本电脑++单槽机箱做便携采集，设备经常搬动、USB口频繁插拔。建议策略： 备1块随测试箱携带，并且提前在备机上配置好相同的参数，换上去5分钟内恢复采集。
3. 教学实验室：多套SCXI系统共用少量模块，模块在不同机箱之间轮换使用。建议策略： 这种情况模块损耗更快——USB口插拔磨损、静电损伤风险高。建议按“在用模块数量×20%”备库，不低于2块。
4. 产线在线监测：连续7×24小时运行，USB通讯长期处于高负载状态。建议策略： 备1块模块，并且备一台已经装好Win7系统和NI-DAQmx驱动、配置好MAX的备用工控机——因为很多时候通讯断了不一定是模块问题，也可能是那台老工控机的USB口或主板出了问题。

真实案例：

背景： 某航空发动机试车台，使用SCXI系统采集数百路温度、压力、振动信号。是这套系统的“总出口”，通过一根USB线把数据送给控制室的工控机。

缺少备件引发的停机危机： 去年一次雷雨天气后，操作站显示所有通道数据冻结。检查发现的READY灯常亮但ACTIVE灯不闪——模块没死透，但USB通讯彻底不通。重启工控机、换USB口、换线，折腾了两小时，无效。全所翻遍备件库——没有。工控机显示“无法识别的USB设备”，设备管理器里NI设备打了个黄色感叹号。

紧急调货/替换解决： 紧急联系了三家备件供应商，最终从深圳一家库存商手里找到一块检测过关的现货，加急空运到货。换上后MAX重新识别机箱，通道数据恢复。前后停机三天，试车任务延期，直接影响了型号研制节点。

库存策略的反思： 现在该试车台的备件库里常备2块。另外，那台老Win7工控机被列为“关键设备”，主板和电源也各自备了一套——因为只认Win7，工控机坏了一样完蛋。
