描述
产品详情

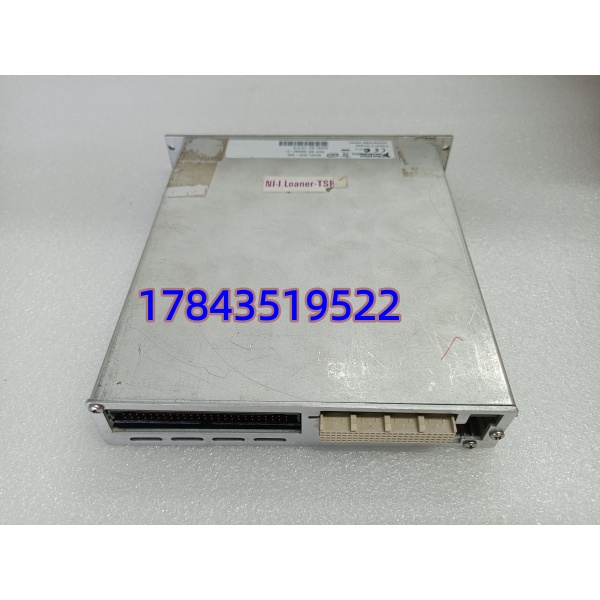

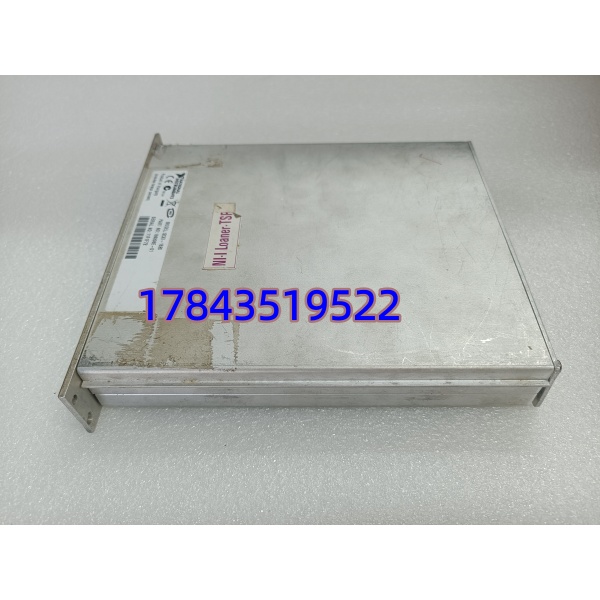

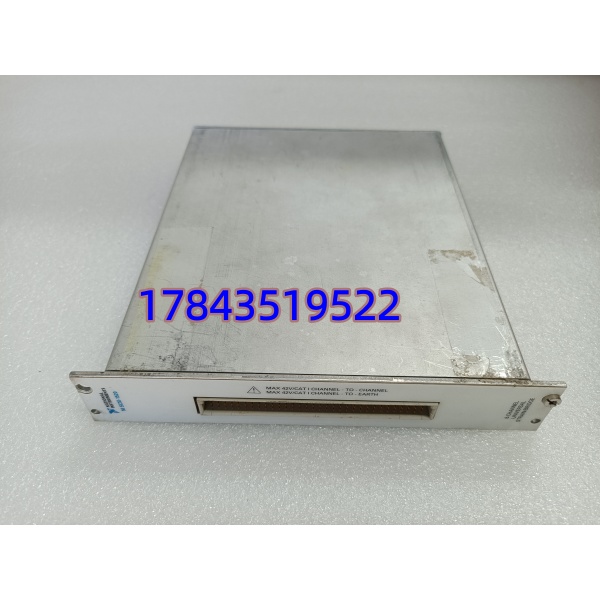

· 型号：SCXI-1520（National Instruments）
· 品牌：National Instruments（NI / Emerson NI）
· 系列：SCXI Signal Conditioning System — SCXI-1520 Analog Input Module
规格参数
- 产品类型：SCXI-1520 8-Channel Isolated Analog Input Module（需插入 SCXI-1000/1001/1100 机箱）
- 适用终端块：SCXI-1349（通用螺丝端子，最常用）、SCXI-1310（BNC 电压）、SCXI-1320（热电偶/RTD 带 CJC）、SCXI-1331（应变/电桥）
- 输入通道：8 路差分（或 16 单端软件可配），独立 A/D 每通道或时分复用依扫描模式
- A/D 转换器：16-bit Delta-Sigma (Δ-Σ)，无丢码保证
- 最大吞吐量：典型 200kS/s 总（机箱背板共享带宽，依主控 DAQ 卡而定）
- 输入量程（经 PGA）：±10V、±5V、±1V、±500mV、±200mV、±100mV、±50mV、±25mV、±10mV（软件选，依终端块支持）
- 可编程增益：×1、×2、×5、×10、×20、×50、×100、×200、×500、×1000
- 输入阻抗：>10GΩ（典型，电压模式）；电桥/应变模式依激励与端接
- 隔离：通道至机箱地及通道组间 350Vrms 连续（测试 2500Vrms 1min），抑制共模噪声
- CJC（冷端补偿）：当配 SCXI-1320/1321 热电偶终端块时板载 CJC 传感器 ±0.5℃（需校准）
- 激励源（应变/电桥）：板载软件可控恒压源 +5V / +10V 或恒流源 0.5mA～20mA（依版本/端块），可关
- 状态指示：模块前面板 LED — PWR（背板供电 OK）、ACTIVE（扫描中）
- 背板接口：SCXI 本地总线（向主控 DAQ 卡传送数字化数据）、触发总线（TTL 触发输入/输出）
- 主控方式：须配 NI M/X/P 系列 PCI/PCIe/PXI DAQ 卡做 SCXI 背板主控，或 SCXI-1600（USB 转 SCXI 主控）
- 组态软件：NI-DAQmx（Measurement & Automation Explorer → 创建 SCXI 机箱 → 添加 SCXI-1520 → 选终端块/量程/采样率）
- 工作温度：0 ～ +50℃（存储 -20 ～ +70℃）
- 湿度：5%～90% RH 非凝露
- 尺寸/重量：标准 SCXI 单槽模块 ≈343×30×216mm / ≈0.5kg
- 认证：CE、FCC Part 15 Class A、C-Tick、RoHS（以铭牌为准）
产品介绍
SCXI-1520 是 NI SCXI 系统里干”高精度模拟采集”的主力——比普通 M 系列卡直接测电压灵敏度高得多，自带 ×1000 PGA 和 350V 隔离，专门对付微弱信号（热电偶冷端、应变片 mV 级、小电压传感器）。它自己不连 PC，必须插 SCXI 机箱并由 M 系列 PCI 卡或 USB-1600 做主控，NI-DAQmx 里统一建任务。组态时选对终端块型号（1349 万能、1320 带 CJC 做 TC、1331 做 1/4 桥应变），设量程增益即可。
坦白讲这模块现场故障率低，多数”无读数/飘”是终端块接线松、屏蔽两端接地引入 50Hz 哼声、或忘记给应变片激磁使能。真坏表现通常为所有通道饱和或 NI-DAQmx 报”SCXI Module Not Present”。有一点要注意：SCXI-1520 必须与终端块型号匹配——买模块时确认你柜里是 SCXI-1349/1320/1331 哪种，不同终端块接线定义不同不能混插（物理能插但信号定义错）。另外老 SCXI 机箱若配非常早期 ISA 主控卡新版 NI-DAQmx 可能不认，确认驱动兼容。
应用场景与行业案例
我在现场遇过材料试验机 + SCXI-1331 应变采集，标定时零漂 ±50με——查是屏蔽层两端接地（机柜地与试验台地电位差 3V），改单端接地接机柜 24V 地排后归零。模块本身 OK。
典型场景：
- 力学/材料试验室应变/应力采集：+SCXI-1331 四分之一桥应变片，PGA×1000 提毫伏级信号，350V 隔离抗电磁干扰，非它不可因普通 DAQ 卡无此增益+隔离组合
- 发动机试车台热电偶温度场：配 SCXI-1320（K/J 型 CJC）多支路排气温度，NI-DAQmx 直接工程单位℃
- 高校/研究所微电压传感器标定：低噪声 PGA + 16bit Δ-Σ 抓 nV～μV 级瞬态，通过 SCXI-1600 USB 带笔记本现场标定
真实案例：某航空发动机试车台 SCXI-1000 机箱（4 槽满配 ）年度标定发现 Slot 2 全部通道读数”FFFF hex 饱和”。开柜 PWR LED 亮 ACT 不闪——重插模块（金手指轻擦）无效，互换 Slot 2↔Slot 4 故障随模块走（确认槽位背板 OK），判定模块模拟前端坏。替换 后 NI-DAQmx 自动识别、重跑自校准通过。旧件拆下测试台复现：上电自检 Pass 但扫描任意通道恒满幅——输入级运放老化。那次若没机架侧备件需等 NI 返修约两周影响型号试车排期。
