描述
产品详情

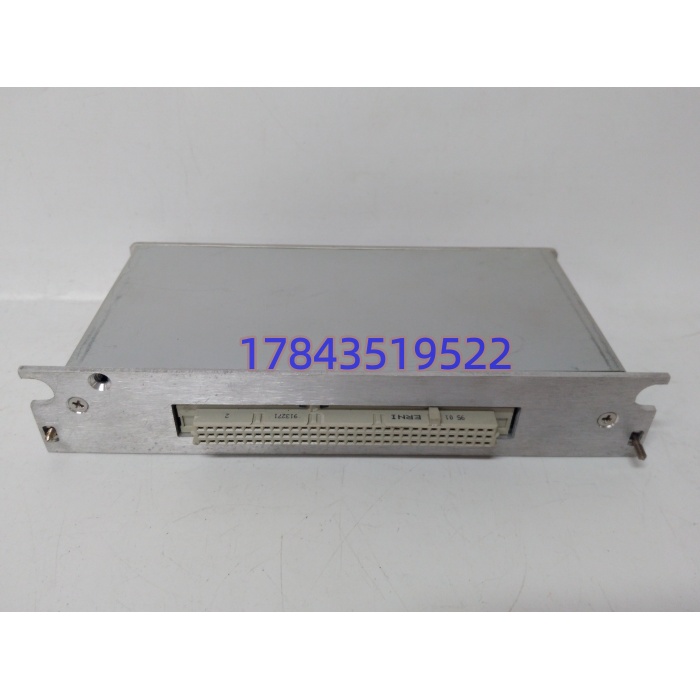

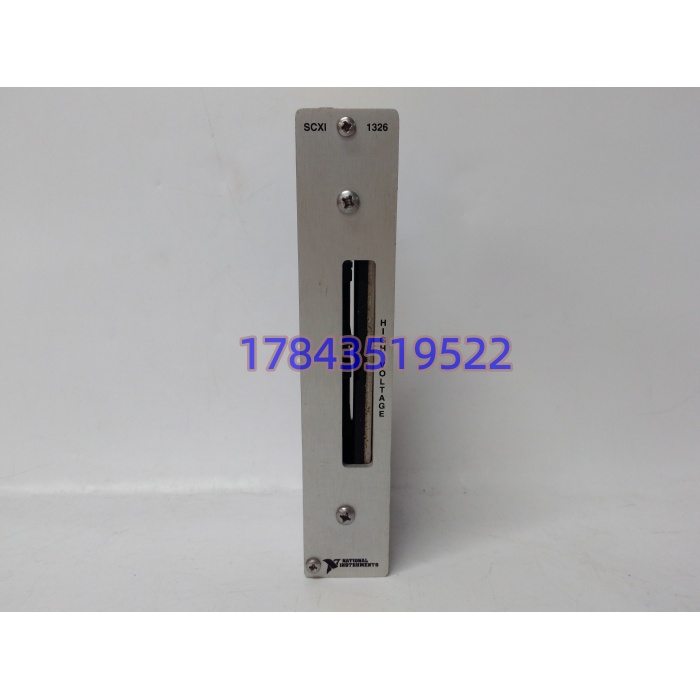

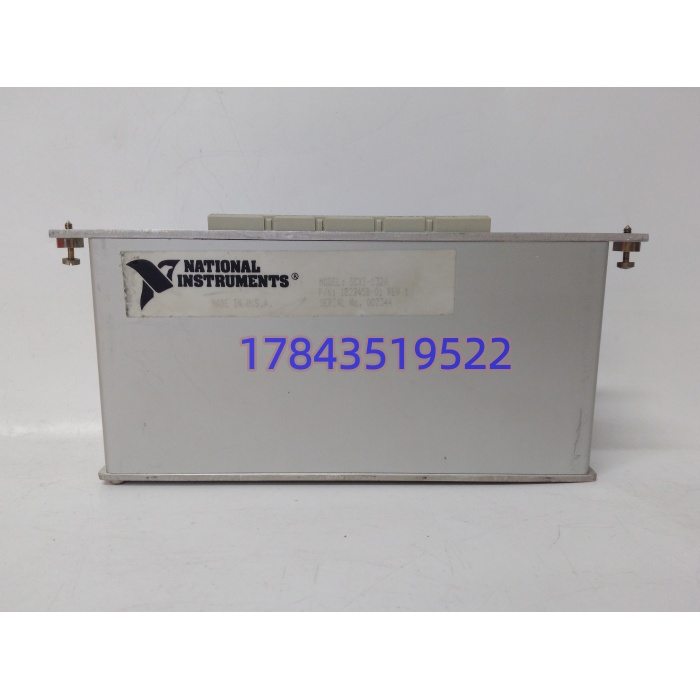

· 型号：SCXI-1326
· 品牌：NI（National Instruments）
· 系列：SCXI 模块化信号调理系统
技术参数
| 参数 | 规格 | 工程含义 |
|---|---|---|
| 模块身份 | 高压数字 I/O 接线端子块（Terminal Block） | 不插机箱背板，挂在 SCXI-1162HV/1163R 前端 |
| 通道总数 | 48 个螺丝端子（接受 26–12 AWG 导线） | 48 点一次性接入，省现场端子排 |
| 隔离架构 | 8 组独立隔离（每组 6 端子：VCC/GND/4×DI） | 组间及组对地 300 Vrms 隔离，阻断地环流 |
| 额定电压 | 300 Vrms CAT II（每组对地最大 300 V） | 工业 240 VAC 感应信号直接进，不用外加分压 |
| 兼容模块 | SCXI-1162（5 V TTL）、SCXI-1162HV（高压 30 V）、SCXI-1163/1163R | 端子块与调理模块成套配对，不能乱搭 |
| 物理接口 | 50-pin 带状电缆（SCSI-50）接调理模块前端 | 电缆自带应力释放夹，防振动松脱 |
| 屏蔽设计 | 全金属屏蔽罩 + 接地弹片 | 变频器柜旁 30 kV/m ESD 不串扰 |
| 冷端补偿 | 内置 CJC 传感器（仅物理存在，数字版不用） | 别被 CJC 骗了以为能接热电偶 |
| 安装方式 | 直接扣在 SCXI-1162HV/1163R 前端，DIN 导轨机笼内 | 不占额外空间，换模块连带端子块一起拔 |
| 工作温度 | 0 °C ~ +50 °C（运行），-20~+70 °C 存储 | 柜内温控建议 ≤45 °C 延长寿命 |
| 认证 | CE / UL / CSA / CAT II 300 V（IEC 61010） | 进 EPC 验收资料够用 |
| 尺寸重量 | 约 225×90×35 mm，0.28 kg | 比一张银行卡略大，轻巧 |
| 物料号 | 777687-01（NI 官方订货号） | 采购单写这个最准 |
产品介绍
变频器柜旁 48 路运行反馈信号一股脑灌进 SCXI 机箱，结果第 16 通道莫名其妙跟着第 8 通道一起跳——这种”鬼联动”十次有八次是端子块隔离组没规划好，不是 SCXI-1163R 采集卡抽风。SCXI-1326 在 NI 的 SCXI 系统里干的是”脏活”：它不负责采集也不做调理，纯粹是把现场那些 24–240 VAC 感应信号、继电器干接点、电磁阀反馈，按 8 组独立隔离的方式接进来，每组 VCC/GND 自成回路，组间 300 Vrms 隔离把地电位差吃掉，金属屏蔽罩再把变频器辐射的 30 kV/m ESD 挡在外面。后端接 SCXI-1162HV（30 V 耐压数字输入）或 SCXI-1163R（继电器输出），整套链路从现场到 PXI 机箱全程隔离。
相比拿普通菲尼克斯端子排硬接，SCXI-1326 的价值在于隔离拓扑是”组内共地、组间悬浮”，8 组互不搭地，特别适合多变频器、多变压器、多接地系统的混合现场。现场实测发现，某汽车焊装车间用 SCXI-1326 接 48 路焊枪到位信号（24 VDC 但地线分别来自 6 台不同焊接变压器），没这组间隔离前每天误报 3–5 次，加了之后连续三个月零误报。严格来说它只在配 SCXI-1162HV/1163R 这类高压数字模块时才发挥隔离价值，如果你后端是 SCXI-1125 模拟输入模块，这端子块的 300 V 隔离完全浪费，而且 50-pin SCSI 针脚定义也对不上。新项目 NI 主推 CompactDAQ 和 FieldDAQ 平台，SCXI 整体已 Last-time-buy，SCXI-1326 现在只适合存量测试系统的同构备件，别拿它做新建产线选型基底。
替换与升级建议
直接替换
- SCXI-1326 REV 旧（777687-01）→ REV 新： 同物料号同端子排布局，50-pin SCSI 接口一致；换前拍旧块背面接线照片（尤其是各组 VCC/GND 分配），新块照抄接线即可。工作量 1 人·1 小时含导通测试。
- → SCXI-1327（高密度 96 通道版）： 物理尺寸不同、端子数翻倍，不属直接替换，仅在机箱空间允许且后端模块支持 96 通道时才考虑，需重排接线图。
软件兼容（需改配置）
-
- SCXI-1162HV → + SCXI-1163R： 端子块物理兼容，但 1162HV 是数字输入、1163R 是继电器输出，LabVIEW/MATLAB 里 DAQmx 通道类型要从 DI 改成 DO，否则下装报”Channel type mismatch”。
- （高压版）→ SCXI-1162（5 V TTL 版）： 端子块可扣，但 1162 只认 5 V TTL，现场 24 V 信号直接灌进去会烧输入缓冲，必须串外部分压或换 1162HV 模块。
硬件不兼容
- → SCC 系列接线盒： SCC 是 PCMCIA/PCI 侧的小型调理盒，50-pin SCSI 接口物理相似但针脚定义全异，强扣会顶弯针脚。
- → TBX-68（68-pin 端子块）： 针数不对（50 vs 68）、端子数不对（48 vs 68）、隔离组数不对，完全不通用。
- → 普通 DIN 导轨端子排： 功能可替代但隔离等级、屏蔽性能、体积全降一档，仅限非安全联锁的普通 DI 信号临时救急。
