描述
产品详情

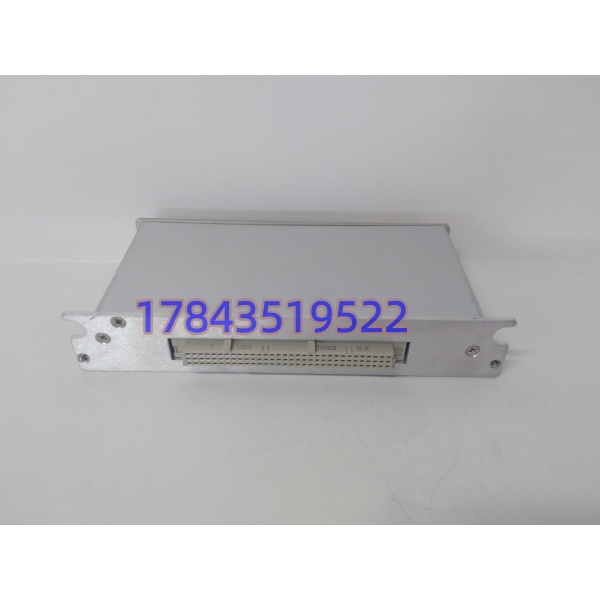

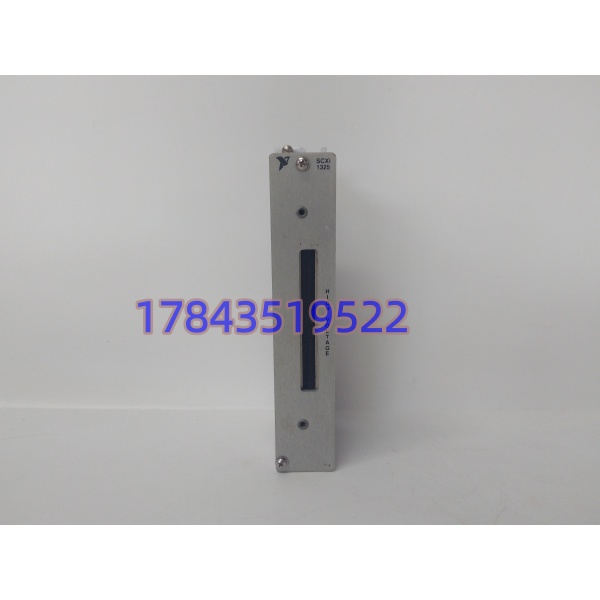

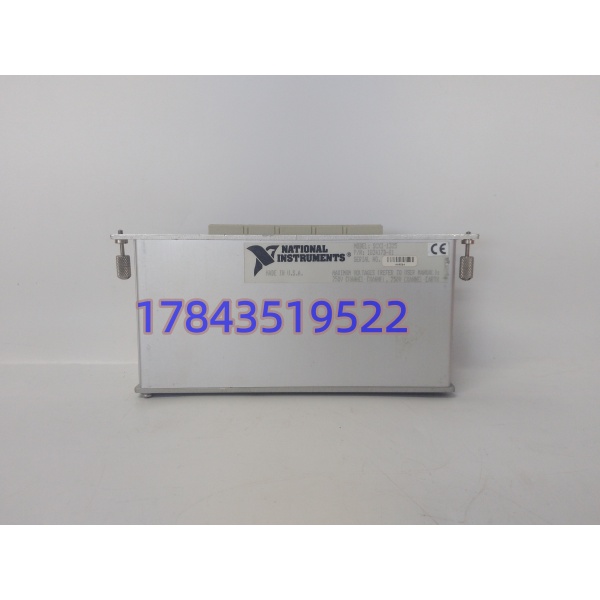

· 型号：SCXI-1325
· 品牌：National Instruments（NI）
· 系列：SCXI 终端块（配套 SCXI-1124 模拟输出模块）
规格参数
| 参数项 | 规格值 |
|---|---|
| 型号 / 部件号 | SCXI-1325 / 777687-25 |
| 产品类型 | 高压螺钉端子块（Terminal Block，无机电元件） |
| 专用宿主模块 | NI SCXI-1124（6 通道模拟输出模块） |
| 端子数量 | 26 颗螺钉端子（24 信号 + 2 机壳地 CGND） |
| 适用线规 | 26–14 AWG（现场侧，最大紧固扭矩约 0.5–0.6 N·m） |
| 隔离等级 | 250 Vrms 通道-地、通道-通道（IEC 61010 CAT II 250V） |
| 共模抑制 | 1 MΩ 共模下 ±50 V DC 抑制，0.16 Hz 单极点 RC 拐角 |
| 结构设计 | 等温（isothermal）铝芯嵌件 + 屏蔽外壳 + 应力消除夹 + 接地焊片 |
| 安装方式 | 前端对接连接器 + 翼形螺钉锁附 SCXI-1124 前面板 |
| 环境规格 | 工作 0~50℃（NI 原厂手册值，商家页标 -40~85℃ 属误植），存储 -20~70℃，5–90% RH 非凝露 |
| 安规认证 | IEC 61010-1、UL 3111-1、CAN/CSA C22.2 No.1010.1 |
| 物理尺寸 | 约 163×38×58 mm，重约 0.2 kg |
| 生命周期 | SCXI 平台 NI 官网归 Archive/Obsolete，1325 随 1124 停订，渠道以 NOS/拆机为主 |
产品介绍
维护者视角切入：现场实测发现，SCXI-1124 模拟输出模块本体十年不大坏，坏的多半是脸前的 SCXI-1325——不是电子坏，是 26 颗螺钉里有几颗被电气班紧过三次后槽口磨圆，14AWG 的激励线压不紧，某路 0-10V 给定到执行机构变成 7.3V 抖，阀门定位器整定曲线歪掉，还以为是 AO 卡漂移。拆下来看，端子铜柱没烧，是螺钉槽口磨成了梅花状。这种端子块最容易被当成”几块钱附件”不备货，等停机查到它，换一块十分钟，但找一块同部件号 777687-25 要空运两天。
作为 SCXI-1124 的专用高压前端，它把 250Vrms 隔离屏障做在端子块级（不是模块级补隔离），等温铝芯让 6 路 AO 在机柜温度梯度下相互间温漂对齐，屏蔽壳直接连 SCXI 机箱地。采购算 TCO 别只看二手价（国内 1500-3600 人民币跳动），得算”阀门定位失真带来的控制品质损失”：一台汽机旁路阀给定飘 2%，热耗上升折算到年煤耗够买五十块端子块。生命周期上 NI 已停订 系，1325 续命靠 Last-time-buy 同部件号 + 备用螺钉端子套件，而不是指望升 CompactDAQ 模拟输出——升平台要重做 AO 回路隔离架构，停机窗口比留两台冷备贵十倍。
应用场景与库存策略
SCXI 端子块最阴的失效是”紧固退化型”：不断路、不短路、隔离还在，但接触电阻从 2mΩ 爬到 40mΩ，高阻抗电压给定回路分压，AO 精度悄悄掉档。等标定员发现，这批闭环整定数据已经归档三个月。
- 电厂汽机旁路/给水调节阀 AO 给定（SCXI-1001+1124+1325）：非它不可（1124 前端只认 1325 的对接连接器间距），建议每面机柜备 1 块裸端子块冷备 + 同规格螺钉 10 颗（M3 类），别等滑牙再下单。
- 汽车台架执行器驱动（1124 出 ±10V 给伺服控制器）：插拔少但振动大，建议由台架班管 1 块周转件，不自压在通用备件库。
- 化工装置安全相关 AO（非 SIS，进定位器）：涉 CAT II 250V 隔离证，备件必须原厂 NOS 带 IEC 61010 标，别拿无标翻新顶。
- 高校控制实验室 1124 老系统：学生紧线力度乱，建议把”每 200 次接线紧固后强制更换端子块”写进 PM，比等滑牙换省心。
- 海外 EPC 备件包：体积轻但空运按抛重算，建议国内中心库备 2、项目国当地备 1，走 B 类 ABC 管控（单价不高但缺件停机跨时区调货极慢）。
真实案例：2022 年某 9F 燃机旁路阀调试， 第 3 路给定在 4-20mA 模式里变成 3.1-19.2mA 满摆，换 1124 模块无效，换背板槽位无效。最后仪电老班长把 SCXI-1325 拆下，用放大镜看第 3 通道螺钉孔——槽口呈梅花状磨损，14AWG 线压进去接触面只剩 30%。换一块 777687-25（库房同部件号 NOS），力矩螺丝刀定扭 0.5N·m 紧固，回路恢复 4-20mA 线性。反思：SCXI-1325 备件卡不能只记”端子块 1 块”，必须把”部件号 777687-25 + 适配 1124 尾缀 + 螺钉紧固扭矩值 + 上次接线次数”绑在一起；否则备机上线，电气班按习惯用普通螺丝刀紧到滑牙，三天后又重复故障。
