描述
产品详情

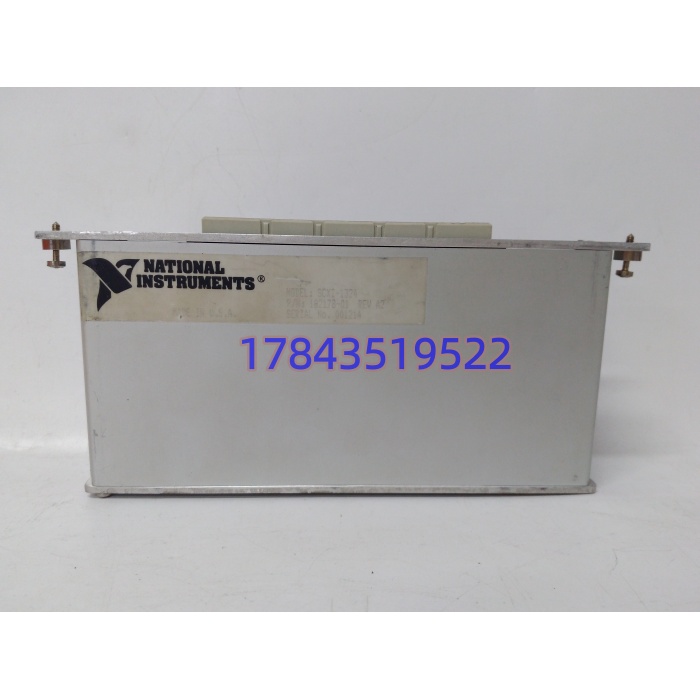

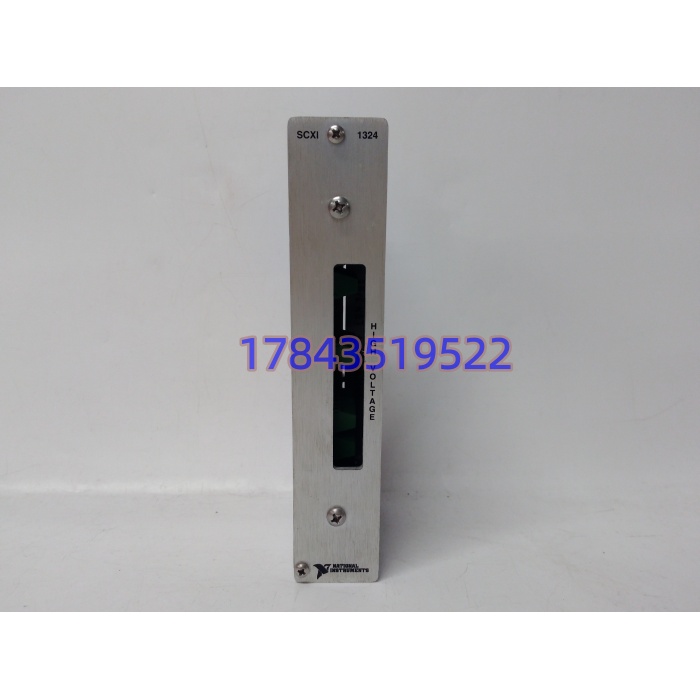

· 型号：SCXI-1324
· 品牌：NI
· 系列：SCXI 前端端子板（High-Voltage Screw Terminal Block）
技术参数
| 参数项 | 指标值 |
|---|---|
| 产品定位 | 无源高压螺钉端子板（被动配件，零功耗） |
| 完整订货号 | 777687-24（早期 777459-24 同物变体） |
| 适配模块 | 仅 SCXI-1160 16 通道继电器输出模块（不配 SCXI-1102/1104/1120 等 AI 模块） |
| 适配机箱 | SCXI-1000 / 1001 / 1002 / 1003 |
| 螺钉端子 | 48 颗镀金俘获式螺钉（26-16 AWG，最大 2.5 mm²） |

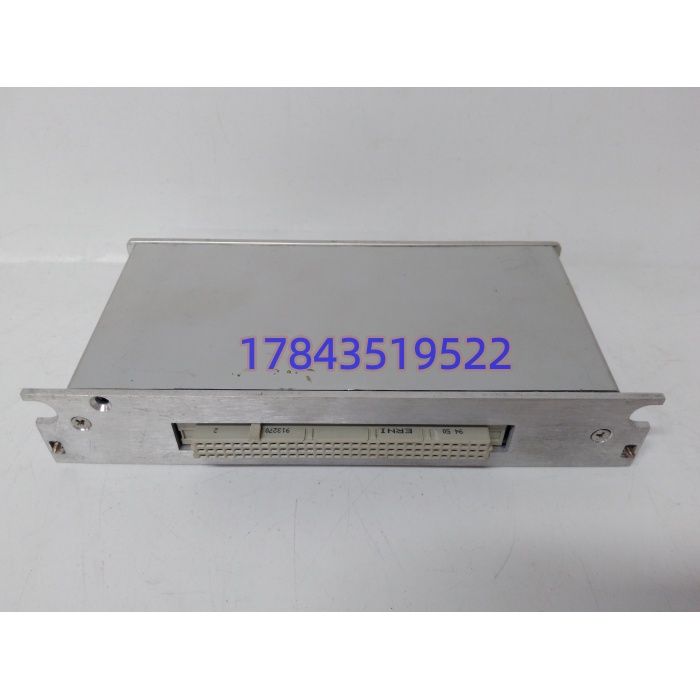

| 后向连接 | 96-pin 屏蔽 DIN 母头，直插 SCXI-1160 前端 |
| 通道-机箱隔离 | 250 Vrms 连续（通道-通道、通道-地同等级） |
| 瞬态耐压 | 1000 V 1 µs 浪涌脉冲 |
| 每通道载流 | 2 A 连续，3 A 峰值短时 |
| 爬电距离 | 6.4 mm（高压安全间隙） |
| 端子接触电阻 | <10 mΩ |
| 绝缘阻值 | >1 GΩ（端子-屏蔽壳间） |
| 通道串扰 | < -82 dB @ 50 Hz |
| 屏蔽衰减 | >75 dB @ 100 MHz 内 |
| 防护与材料 | 阻燃 PC 壳 + 金属屏蔽盖，前面板 IP20（贸易商页写 IP65 属误标） |
| 工作温度 | 0 ℃ ～ +50 ℃（存储 -20 ～ +70 ℃） |
| 湿度 | 5-90 % RH 非冷凝 |
| 安规 | IEC 61010-1 / UL 3111-1 / CSA C22.2 No.1010.1 |
| 尺寸重量 | 约 30 × 173 × 203 mm，约 350 g |
产品介绍
继电器输出模块最怕两件事：高压串进背板烧 DAQ 卡，以及现场换线必须把整个 SCXI-1160 从机箱拔出来——SCXI-1324 就是专门堵这两个洞的。48 颗螺钉把 16 路继电器常开/常闭+公共端排成 3 排，前端拧紧、后端 96-pin DIN 一插，SCXI-1160 模块本体全程不用出槽。250 Vrms 通道-机箱隔离不是参数表里好看的数字：在某个变电站顺控改造里，现场把 220 VAC 接触器线圈回路线直接压进 SCXI-1324 端子，跑了六年没见背板漏电，靠的就是这层隔离和 6.4 mm 爬电距离。
严格来说它只在“SCXI-1160 + SCXI 机箱”这条窄链路里算正确配件：NI 官方 Terminal Block 清单里 777687-24 明确写“for the SCXI-1160 relay module”，不带冷端补偿传感器，不兼容 SCXI-1102/1104 热电偶采集链（那支线该用 SCXI-1300/1303/1328，搜页里把 1324 写成“32 路热电偶板”是 AI 拼凑的典型错类）。 它也不吃 NI-DAQmx 驱动——被动板卡，MAX 里扫不到它，只在 的 16 继电器通道上下文里存在。新项目若选 NI 现代平台（PXIe 或 C 系列），这条 SCXI 高压继电器路线整体归 Legacy，买它的人九成是老柜子继电器节点老化、端子排烧蚀后补前台面板。
替换与升级建议
- 直接替换：同型号 SCXI-1324 777687-24（早期印 777459-24 同物，物理与电气完全一致），螺钉端子排布不变，拔旧插新。
- 同功能跨模块：SCXI-1326（777687-26）——引脚定义不同，专配 SCXI-1162/1163 系列继电器/开关模块；若你原柜是 1162 不是 1160，该买 1326 不是 1324，别凭“132x”前缀盲代。
- 软件兼容（需改硬件）：把 SCXI-1324 接到 SCXI-1102 做热电偶——物理插不上（1102 前端是 68-pin VHDCI 不是 96-pin DIN），且 1324 无 CJC 传感器；强改接线属于毁板操作，热电偶链请回 SCXI-1300/1328。
- 硬件不兼容：SCXI-1300/1328 等带 CJC 的 AI 端子板、普通 DIN 导轨接线端子排——前者功能错位（AI 调理 vs 继电器高压），后者没 250 V 隔离和 96-pin DIN 定位，强凑不进 SCXI 前面板。
- 采购忠告：777687-24 里的 24 是端子板版本尾号不是电压；询价必须把 SCXI-1324 777687-24 完整写进合同，只写 供应商可能发 1326 或把 1300 混发，插上 会顶裂前脸。
