产品详情

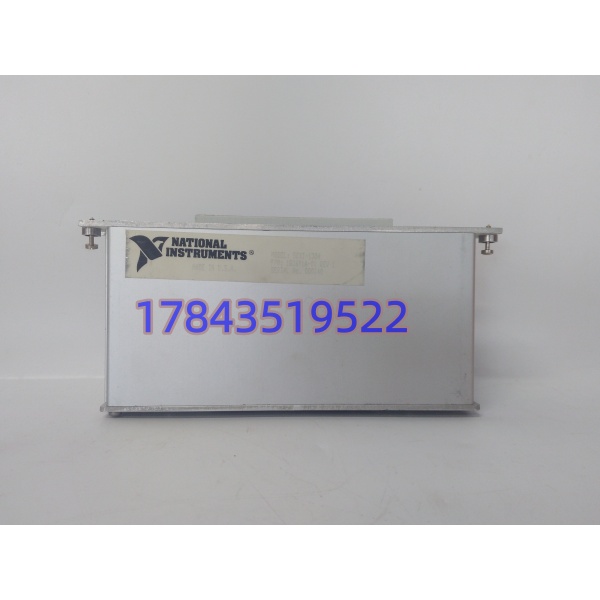

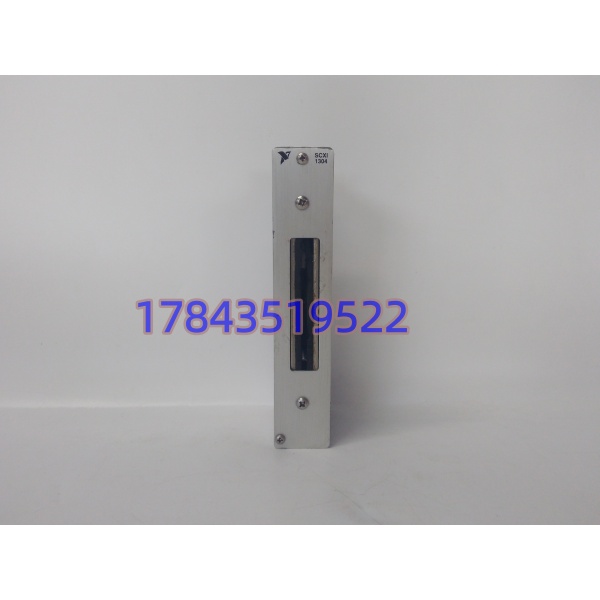

· 型号：SCXI-1304
· 品牌：National Instruments（NI）
· 系列：SCXI（Signal Conditioning eXtensions for Instrumentation）前端端子
规格参数
| 参数项 | 规格值 |
|---|---|
| 订货号 | SCXI-1304，部件号 777687-04（同族 776573-04、182691-01、185693-01 等） |
| 产品身份 | 前端 AC/DC 耦合接线端子板（Terminal Block），无源不独立供电 |
| 通道数 | 8 路差分输入，每通道独立 2 位 DIP 控 AC/DC |
| 接线端子 | 22 颗螺丝端子（8 对信号 + 1 对模地 AGND + 4 颗数字地/辅助：HOLDTRIG 或 OUTCLK/EXTCLK） |
| AC 耦合 | 单极高通，(-3 dB) 截止 0.16 Hz，抑制 ±50 V DC 偏置，差分输入阻抗 2 MΩ / 共模 1 MΩ |
| DC 耦合 | 直通，螺钉端子直连模块输入，无滤波 |
| 偏置电阻 | 每通道可拨 100 kΩ 接 GND（浮地源参考），开路则保持浮地 |
| 最大连续输入 | ±60 V DC/Vrms 通道对机壳；瞬态 1000 V 峰值（以原厂手册为准） |
| 输入电容 | 约 22 pF 差模寄生 |
| 兼容模块 | SCXI-1140、1141、1142、1143、1120/D、1125、1126（严格来说配 1120/D、1125、1126 时拨通偏置会让原模块通道隔离规范失效） |

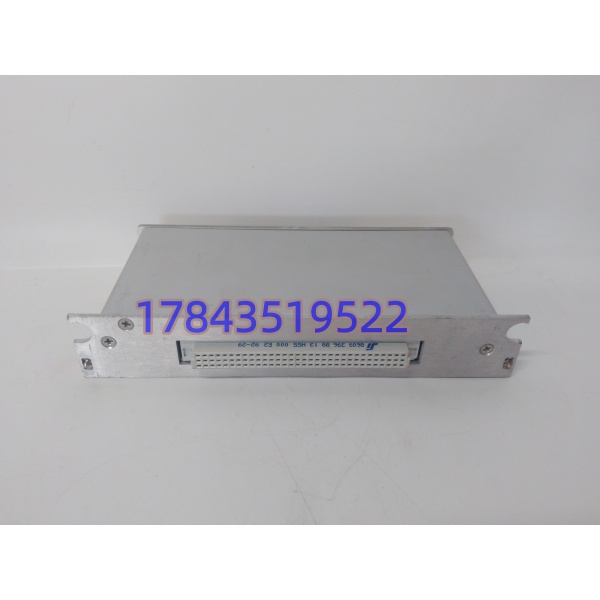

| 安装 | 直接拧在 SCXI 模块前面板 96 针连接器上，半高屏蔽铝壳 |
| 环境 | 工作 0–50℃、存储 -20–70℃、10–90% RH 非凝露 |
| 认证 | IEC 61010-1 / UL 61010B-1 / CSA C22.2 No.1010.1 |
| 生命周期 | NI 已宣布 Obsolete，原厂末采闭窗，走 Surplus/Refurb/As-Is |
产品介绍
场景痛点切进来：机械状态监测台架最烦的不是加速度计坏，是 IEPE 加速度计供电回路里混进直流漂移，SCXI-1143 采出来的频谱低频端翘尾巴，工程师把 0.5 Hz 以下的“伪工频”当成不平衡量报修，转子返厂动平衡三次没毛病。SCXI-1304 就是钉在模块脸上的那道闸门——每通道两个微拨开关把 0.16 Hz 高通塞进正端和负端路径，浮地源再拨 100 kΩ 偏置拉到模地，进 ADC 之前直流分量已经被吃掉。它不放大不隔离（被动件），但省了你在外头再串一个高通盒子和一排偏置电阻的柜内空间。
从供应链价值看，这板子单价不高（Surplus 渠道 2026 年约 1.5–2.5 千），但它是 SCXI-1140/1143 高速采集链的“前门”，门坏了整 8 通道振动数据全废，而 SCXI 平台整体停了，单独为它迁 cDAQ 不划算。现场实测发现翻新版最常动手脚的是把原装 100 kΩ 金属膜偏置电阻换成碳膜，温漂翻倍，冬天实验室暖气一停零点就飘——验收必须拆壳看电阻本体刻字。TCO 上，按每 4 块 SCXI-1143 备 1 块 SCXI-1304 的节奏留冷备，比停一次 NVH 标定台一天亏十几万便宜太多。
应用场景与库存策略
老测试台 SCXI-1304 坏是什么体验？不是报故障，是 AC 耦合拨到 AC 但 DIP 开关簧片氧化实际没通，低频漂移悄悄混进数据，标定报告交出去半年后客户复测对不上，回溯发现是端子板老化——这种“慢性病”比停机更恶心。原厂交期按“无”算，国内拆机件占比极高，通电测不出病，跑满 8 通道扫一周才暴露。
- 汽车 NVH 台架（SCXI-1143 + 8 IEPE 加速度计）：AC 耦合滤直流非它不可 → 建议每台架备 1 块 Surplus 冷备，DIP 开关拨到 AC+偏置开路（浮地加速计标准态）封存。
- 风机齿轮箱在线监测（SCXI-1140 多通道振动）：前置端子比外置高通盒省柜宽 → 区域实验室代管 2 块，ABC-B 类。
- 声学麦克风阵列（SCXI-1125 隔离电压+SCXI-1304 浮地参考）：严格来说配 1125 时偏置必须拨“开路/G”才能保隔离，拨错=隔离作废 → 备件验收加一条“偏置开关全程拨开路阻值∞”测试。
- 科研拉伸试验机应变+位移（DC 耦合态）：老课题代码写死 通道映射 → 备货锁同部件号 777687-04，别用 SCXI-1305（BNC 版）替，接线方式一变老夹具全改。
- EPC 老产线质检工装：按“在用 N 块备 ceil(N×0.1)+1”囤 Surplus，末采错过走战略囤货。
真实案例：2022 年华南某电机厂 NVH 室， 里第 3 通道 DIP 开关 AC 位簧片疲劳，实际处于半通状态，0.16 Hz 高通变成约 3 Hz，电机 1×转频 25 Hz 没事但 0.5 Hz 机架共振被砍，工程师误判动平衡合格，整机发货到风场三个月轴承异响退回。复盘拆板发现开关氧化，全室 6 块 零库存。后来他们把 单列 B 类，每 6 个月拆壳用显微镜查 DIP 簧片、用 LCR 测 100 kΩ 偏置阻值，台架侧备 1 块 777687-04 Surplus，并把“AC 耦合截止频率现场正弦扫频复核”写进季度计量。
