NI SCXI-1302 | 50针前端接线端子板

描述

产品详情

· 型号：SCXI-1302
· 部件号：777687-02
· 品牌：National Instruments
· 系列：SCXI

规格参数

产品介绍

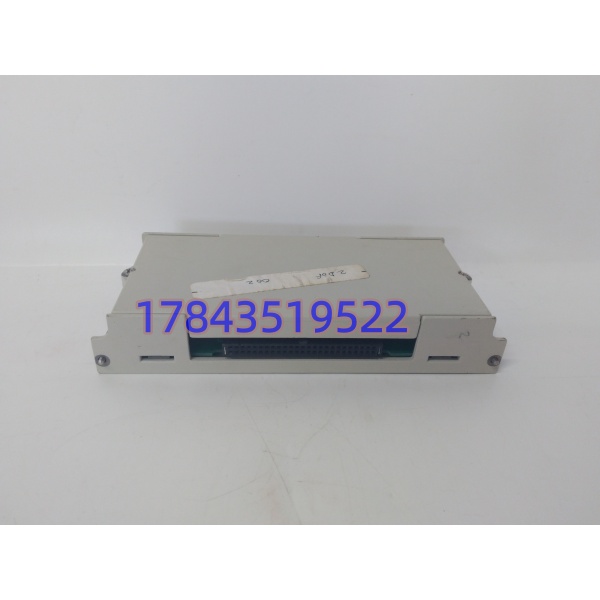

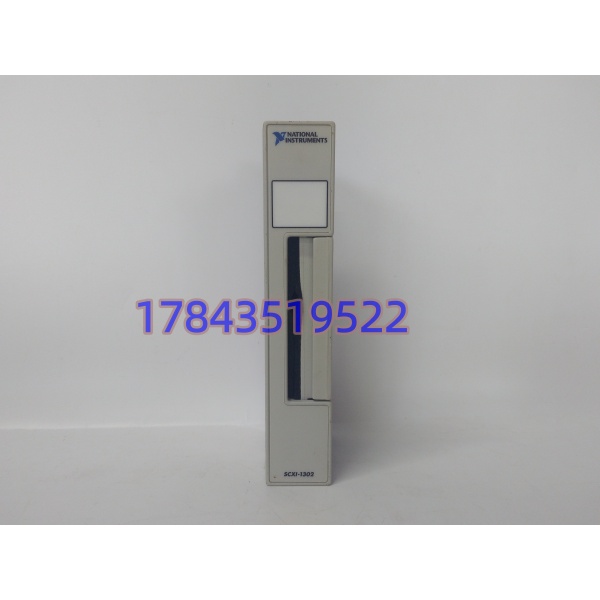

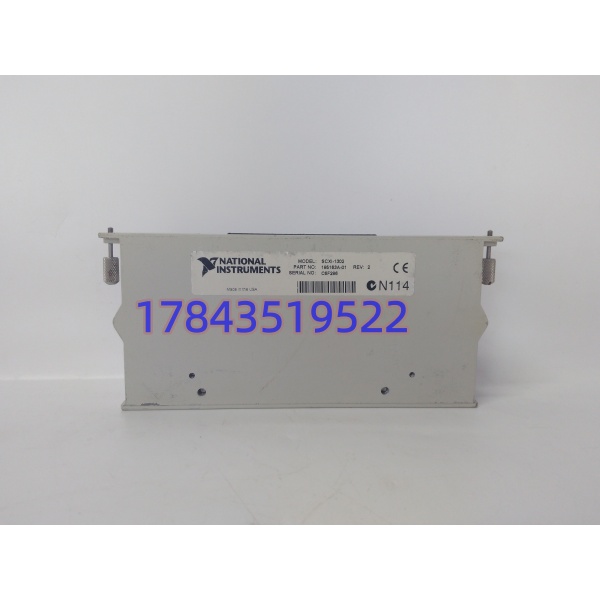

先说清楚它到底是干什么的——因为网上关于这个型号的误解实在太多了。它不是“8通道D/A转换器”，不是“信号调理模块”，也不带什么16位ADC。SCXI-1302就是一个带屏蔽壳的接线盒，正面50个螺丝端子排成行，背面是一个50针的SCXI连接器，直接插在SCXI模块的前面板上。它的意义很简单：如果你不想每次接线都去焊一条50芯的昂贵专用电缆，就用这个端子板，直接把传感器的信号线拧上去。

这东西有两个特别实用的设计。一个是屏蔽外壳——现场拉过来的传感器线，长短不一、走线复杂，屏蔽壳帮你挡住变频器和大电机辐射出来的电磁干扰，保住信号质量。另一个是应力消除夹——线接好后一压，线缆受力点从端子转移到夹子上，不至于因为有人不小心拽了一下线就把端子扯松了。做现场的都懂，这种细节在维修频繁的环境里能少很多“莫明其妙信号跳变”的排查时间。

NI已经宣布SCXI-1302“Obsolete”（停产）了，但好消息是这东西结构简单——没有有源器件，没有需要定期更换的电解电容，就是一个外壳加一排螺丝端子。理论上放个十年八年都不会坏。库存和二手渠道还不少，价格也相对亲民（几百到两千人民币不等）。但它专配SCXI-1180馈通面板，如果你机柜里没有1180这个面板，1302插不上——这点采购前务必核实清楚。

应用场景与库存策略

痛点切入： 现场维修中最讨厌的事就是“备件买错了”。SCXI-1302这东西，型号简单，但市场上错误的描述满天飞——你如果按“8通道模拟输入模块”去下单，收到一个接线盒，肯定懵。更现实的问题是：如果你的系统里已经有SCXI-1180馈通面板，那么1302就是唯一配套的端子板——没有它，信号线就没法拧上去，整套采集系统等于“有卡没口”。

典型场景与备货建议：

1. 大型SCXI数据采集系统：多个SCXI模块前端都配了SCXI-1302端子板，各路传感器线缆集中接入。建议策略：按“在线端子板数量×10%~15%”备库，最低不少于1块。如果现场用的是耐高温特种线缆，可以备2块作为“应力消除夹损坏”的替换件。
2. 试验台频繁更换传感器：每次换传感器都得重新接线，螺丝端子在反复拧动下可能滑丝。建议策略：备2块端子板，1块作为“应急替换”，1块作为“预先装好常用传感器的预布线板”——换传感器类型时整块板子拔下来换，省去接线时间。
3. 老旧SCXI系统的“最后一块板子”：系统已无法升级，全靠这套平台撑着。建议策略：趁现在还有流通库存，采购1-2块作为备件——虽然这东西很难坏，但万一端子排被拧花了或者屏蔽壳变形了，没有它就没有“入口”。
4. 外场测试（便携式SCXI系统）：频繁搬动、颠簸、振动，应力消除夹和端子连接可能松动。建议策略：备1块备板随测试箱携带，最好提前把常用的传感器线缆接好在备板上。

真实案例：

背景： 某汽车零部件厂的振动测试台，SCXI机箱里插了好几块模块，每个模块前面都配了SCXI-1302端子板。测试台运行超过十年，接线端子被反复拧过无数次。

缺少备件引发的停机危机： 一次例行换装传感器时，操作工拧得太用力，把上第23号端子的螺纹给拧花了——线接不紧，信号时断时续。当时测试任务紧急，等不了采购周期。全厂翻备件库，发现没有同型号。最后只能把那个通道的信号先并到另一个空端子上暂时顶用，但标识混乱，后续维护留下了隐患。

紧急调货/替换解决： 采购加急订了一块新（库存）端子板，三天到货。换上后把线缆重新整理了一遍，恢复了正常测试。前后折腾了四天，测试计划后延。

库存策略的反思： 后来按照“每3块在线端子板配1块备板”的原则进行了储备。另外定了一条规矩——螺丝端子拧紧力矩规范为5-7英寸-磅，超过这个力矩的，视为违规操作。
