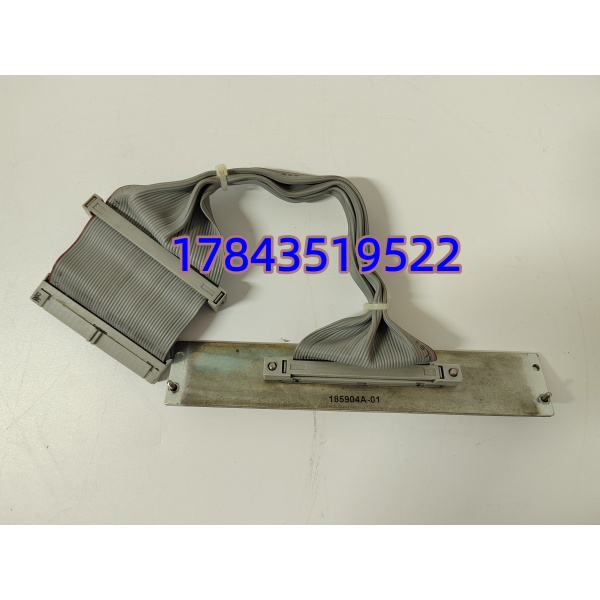

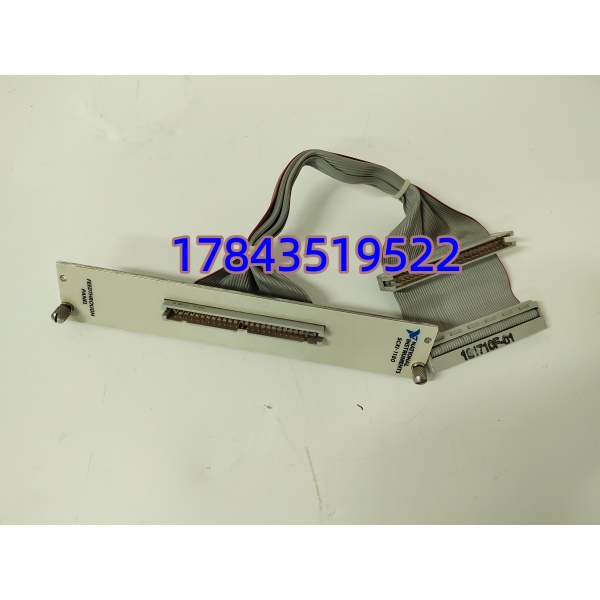

NI SCXI-1180 | 馈通面板模块

描述

产品详情

· 型号：SCXI-1180（NI SCXI系列馈通面板模块1180，直通无调理50pin IDC前板）

· 品牌：NI（National Instruments，现Emerson Automation / Test & Measurement）

· 系列：SCXI（Signal Conditioning eXtensions for Instrumentation）机箱模块，配SCXI-1000/1001机箱+PCI/PCIe DAQ卡

规格参数

• 产品全称：SCXI-1180 — Feedthrough Panel Module, SCXI series, 50-pin male IDC front connector, no signal conditioning
• 制造商：National Instruments（NI，现Emerson旗下）
• 系统归属：插SCXI机箱（SCXI-1000/1001/1100），槽位任意（非控制器专槽），后接SCXI背板50pin ribbon到DAQ卡（PCI-6221/M系列等），前接SCXI-1302螺丝端子板或直插扁平缆
• 通道/信号：50pin IDC定义依DAQ卡映射（常见32 DI+16 AI或40 SE AI etc），直通raw signal（no amplification/filter/isolation），max电压300 V DC/AC pk，max电流2 A per pin（需核原厂手册）
• 接口：前面50pin IDC male（公头，插SCXI-1302端子板或直接接传感器扁平缆），后50pin ribbon header连SCXI机箱背板→DAQ卡PCI/PCIe
• 供电：无独立供电（馈通无调理芯片），SCXI机箱背板供模块逻辑（极小电流），信号路径直通DAQ卡±10 V/mA量程
• 指示：无LED（馈通无active），前面标“SCXI-1180”+NI logo，槽ID由SCXI机箱背板枚举（MAX软件里识为Feedthrough模块）
• 安装：插SCXI机箱欧卡槽（单槽宽约160×100×25 mm），DIN轨或19英寸机箱台架装，IP20柜内/台架，前面lock lever防误拔
• 物理：约160×100×25 mm欧卡，重≈0.2 kg，50pin IDC针易弯（维护压扁平缆太狠通病）
• 工作条件：0℃至+60℃操作（台架/柜内），存储-40℃至+85℃，5–95% RH非冷凝，MTBF渠道/MRO>10万小时需核对原厂（纯无源馈通但IDC老化）
• 软件：NI MAX（Measurement & Automation Explorer）识SCXI机箱槽位，LabVIEW DAQmx读直通信号（需DAQ卡支持raw range±10 V/±5 V）
• 生命周期：原厂EOL/NRND，SCXI线停产物后CompactDAQ/cRIO后继，交期无新件，老风洞/航发试车台/大学实验台还在跑SCXI-1180做原始信号馈通，MRO靠拆机测试顶
• 关联：常配SCXI-1000机箱+SCXI-1180馈通+SCXI-1302螺丝端子板（50pin IDC→螺丝端子进传感器），DAQ卡PCI-6221/M系列连SCXI背板ribbon

产品介绍

从核心数据驱动切入：这不是SCXI-1125放大模块也不是S800 AI卡，而是SCXI机箱里那块无LED无调理芯片的馈通面板——现场实测发现，老航发试车台或风洞台架还插着它，前面50pin IDC公头接SCXI-1302螺丝端子进32路干接点/原始模拟（压力/麦克风mV），后ribbon缆直连PCI-6221 DAQ卡±10 V raw量程，LabVIEW DAQmx每毫秒扫直通信号做振动频谱/阀限位记录，1180不做隔离放大（max 300 V/2 A直通），老试车程序绑死SCXI槽位映射。严格来说，它只在LabVIEW DAQmx v8.x–v2015下原生支持（MAX里识Feedthrough），新CompactDAQ用cDAQ-9188+NI-9401槽卡物理（SCXI机箱vs cDAQ chassis）和接线（50pin IDC→螺丝TU块）全不同，升要停试车重做DAQmx任务映射槽位（请以原厂手册为准），老线动不了因为试车原始波形需直通无调理。

作为库存经理，这归ABC的B类：一台航发试车台SCXI-1180 50pin弯针=DI/模拟全盲试车数据丢阀限位致超行程撞作动器赔几十万，模块拆机五十到两百但停试车台一天验叶片费六万。NI原厂EOL交期无，老SCXI在风洞/试车台/大学实验台还在跑，属于“停产、MRO靠拆机测试、建议备1件冷备+秋检做50pin环回（短几针看LabVIEW读1/0/raw mV）”的典型DAQ馈通保命件。TCO算，备件放柜+每试车前做IDC针检（用助拔器别压弯）+馈通环回测，比等cDAQ升停试车重映射赔几天。

应用场景与库存策略

痛点切入直白：航发试车台秋检首跑，SCXI机箱Slot3 50pin IDC弯针（维护压SCXI-1302扁平缆太狠），LabVIEW DAQmx报“Device Not Recognized”32路DI/模拟全盲，试车暂停怕超行程撞作动器。NI代理说SCXI EOL无新件推荐cDAQ，改SCXI机箱→cDAQ-9188+NI-9401重做DAQmx任务映射停试车两天。MRO二手池调货跨三省带不确定 vs SCXI-1181（1181=差分vs 1180单端混清致引脚定义错）。

典型场景与备货建议：

• 航发/风洞试车台：SCXI机箱Slot插馈通进32路阀限位DI/麦克风mV raw，LabVIEW DAQmx每ms扫。建议设备科备1件冷备件（Buffer stock）放防静电袋+试车柜旁，每试车前做50pin IDC针检（助拔器压SCXI-1302扁平缆别弯），做环回：短几针DI看LabVIEW读1/0+raw mV±10 V吻合拍针序照。
• 大学/研究所实验台：SCXI-1000机箱++PCI-6221做教学DAQ直通，宽温柜内。建议按每机箱备1件，成色选测试OK拆机（新交期无），附原LabVIEW .vi备份U盘+50pin IDC定义标贴（螺丝→IDC pin图：DI0=pin1 etc）。
• 化工厂区远程台架：做馈通进现场DI/温度mV raw，升cDAQ需停重映射。建议，贴“仅 50pin feedthrough，LabVIEW DAQmx v2012兼容，伴.vi U盘+IDC pin标贴”。
• 食品/包装台架：SCXI混1180馈通+1125放大做加热器ON/OFF。建议安全库存=试车停一天验叶片六万：若IDC弯针盲，那就备1件冷备+秋检做bench插SCXI测试机架LabVIEW环回拍视频。

真实案例：西北某航发试车台，2024年秋检后首跑，SCXI机箱（SCXI-1000+Slot3=）50pin IDC弯针压扁平缆，DAQmx Device Not Recognized 32路DI/模拟盲，试车暂停阀限位超行程风险。维护断试车切手动阀，拔旧件（拍50pin针12弯+IDC定义标贴：DI0=pin1 AI0+=pin2 etc），装测试OK拆机，上电MAX识Feedthrough模块Run绿，做环回短pin1–pin2 DI看LabVIEW读1/0+raw mV±10 V吻合，试车恢复。全程手动阀15分钟没超行程，要是没拆机件等cDAQ升停试车两天重DAQmx映射赔六万/天。事后提进B类，采购Last-time-buy 4件拆机放试柜旁，附U盘.vi+IDC pin标贴照，秋检做IDC针检（助拔器压缆别弯）+馈通环回测拍视频。
