描述
产品详情

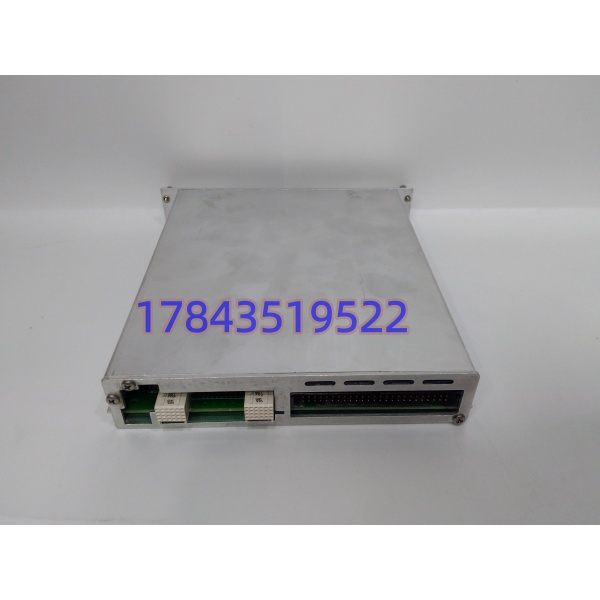

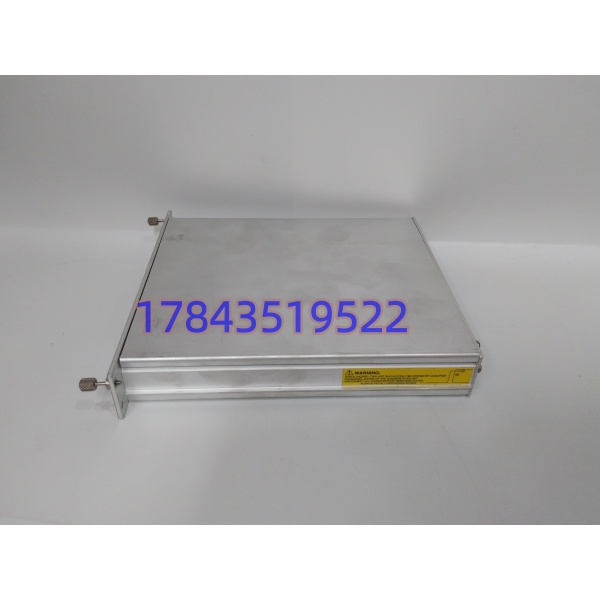

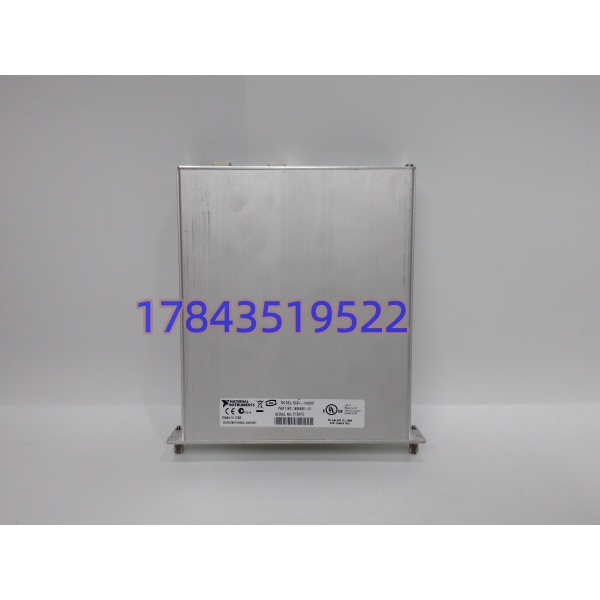

· 型号：SCXI-1162HV
· 品牌：National Instruments (NI)
· 系列：SCXI
规格参数
| 参数项 | 规格说明 |
|---|---|
| 输入通道数 | 32个数字输入通道 |
| 通道分组 | 8组，每组4通道，组间隔离 |
| 输入信号类型 | 光隔离数字输入，检测通/断状态 |
| 输入电压范围 | TTL/CMOS逻辑电平 ~ 240VAC/VDC |
| 组间隔离电压 | 300Vrms |
| 光隔离技术 | 光电耦合器实现输入与内部电路隔离 |
| 驱动软件 | NI-DAQ（Legacy版本） |
| 兼容操作系统 | Windows 2000/NT/Me/9x, Mac OS |
| 配套接线盒 | TBX-1326（48端子，8组×6端子） |
| 连接电缆 | SH48-48-B |
| 产品状态 | 已停产（Discontinued） |
产品介绍
如果你在工业现场处理过数字信号采集，一定碰过这种头疼事：现场一个24V继电器的干接点，接到计算机上就是各种地环路干扰、共模电压飘忽不定，稍微一个浪涌就把DAQ卡给烧了。SCXI-1162HV干的就是把高压现场信号和脆弱的采集系统彻底隔开——每个输入通道都有光电耦合器保护，8组之间互相隔离，最高能扛300V的共模电压。
严格来说，它和普通的SCXI-1162的区别在于：SCXI-1162只认TTL/CMOS逻辑电平，而SCXI-1162HV能直接怼240VAC或VDC的信号，比如电源回路的通断状态、接近开关的NPN/PNP输出、恒温器的开关触点。对于还在跑老旧测试台或设备监控系统的产线来说，这块卡停产后，唯一靠谱的续命方式就是提前锁一块渠道库存。等它坏了再去找，那就只能赌运气了。
应用场景与库存策略
痛点切入
这块卡的故障率不算高，但它一旦烧通道——通常是被现场的感应雷或变频器干扰打穿光耦——损失的往往不是“一个通道”，而是整个机箱上所有依赖数字输入信号的联锁逻辑。停产件的维修成本远超采购价，渠道商手里的货只会越来越少。
典型场景与备货建议
- 电力设备监测（电源通断检测）：用SCXI-1162HV直接检测配电柜里240VAC接触器的辅助触点状态，判断设备是否上电运行。策略：建议备1块冷备件。高压输入端的浪涌保护全靠光耦硬扛，烧了就是换整卡。
- 工业自动化（接近开关/按钮信号采集）：现场几十个接近开关、按钮、限位开关，输出的是24VDC，但现场走线长、干扰大。策略：如果还在用SCXI平台，这卡几乎不可替代。按现场在用数×0.3备库存，比如现场有3块，备1块。
- 老旧测试台改造：原来采集的逻辑信号可能是5V TTL，可能是24V直流，也可能是110V交流——SCXI-1162HV通吃，省了中间一堆信号转换继电器。策略：如果产线有退役计划，可以不备；如果还要再跑3年，必须备。
真实案例
去年帮一个做汽车零部件耐久试验的客户排查故障。他们用SCXI-1162HV采集试验台架上几十个接近开关的信号——每个开关对应一个工位是否装夹到位。某天中控显示3号工位一直“未装夹”，但现场实际装夹正常。排查一圈发现是这块卡的第9-12通道（其中一组）全无反应——光耦被某个浪涌打穿了。由于没有备件，他们只能临时把3号工位的信号线换到一组空闲通道上，重新配软件地址，折腾了4个小时。教训是什么？光隔离不是万能的，停产卡更要备。
