描述
产品详情

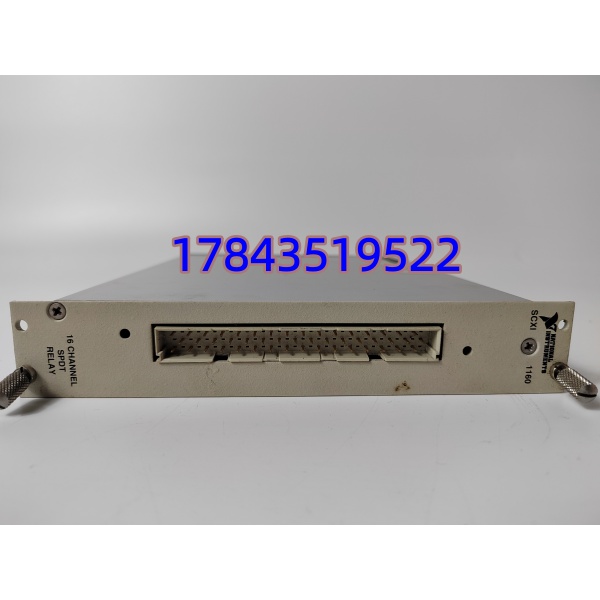

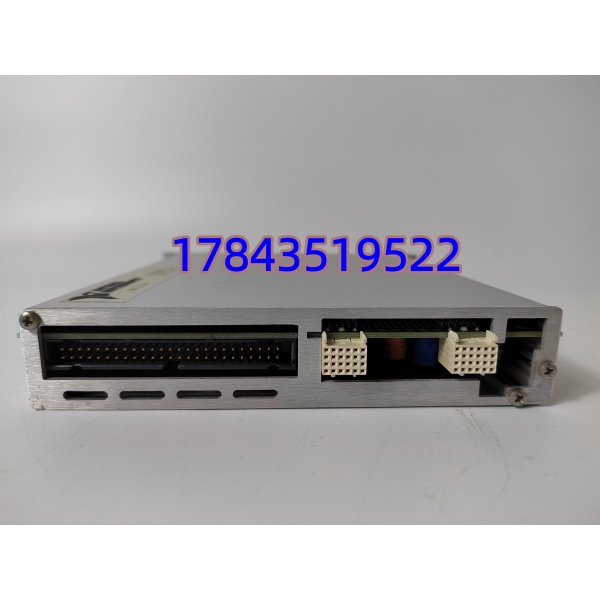

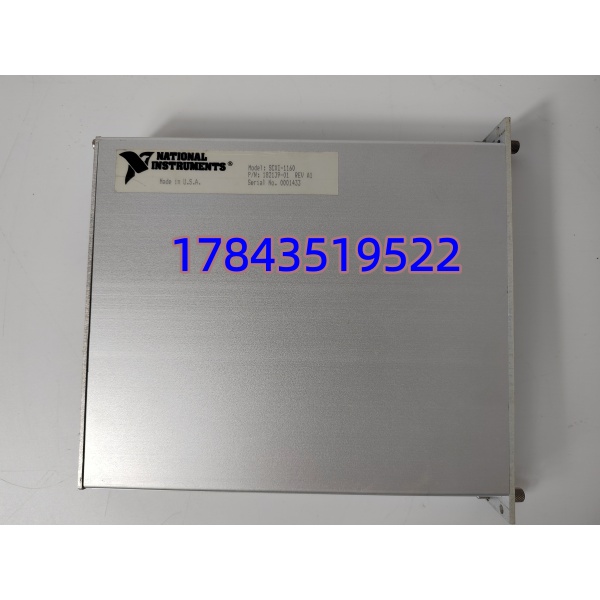

· 型号：SCXI-1160
· 品牌：National Instruments（NI，现Emerson Test & Measurement）
· 系列：SCXI DAQ系统（Signal Conditioning eXtensions for Instrumentation），插SCXI机箱（1000/1001等）
规格参数
| 参数项 | 规格值 |
|---|---|
| 完整型号 | SCXI-1160（32-Channel SPDT Relay Output Module） |
| 制造商 | National Instruments（现Emerson） |
| 所属系统 | SCXI机箱+DAQ卡（PCI/PXI M系列）+LabVIEW/MATLAB DAQmx |
| 模块类型 | 继电器开关输出模块（插SCXI机箱槽位，通过带状电缆与DAQ卡或PXI控制器通信） |
| 通道数 | 32路独立SPDT（单刀双掷）机电继电器，每路Form C（NO/NC/COM） |
| 开关额定 | 250V AC max（2A），125V DC max（2A），60W/125VA，需核对/以原厂手册为准 |
| 寿命 | 机电寿命>10^5次操作（阻性负载），>10^7次小信号，严格来说它只在DAQmx v7.0以上完整支持SCXI-1160的Scan Clock同步；老Legacy NI-DAQ需手动设Timing，升级前测试架验过 |
| 控制接口 | 通过SCXI机箱背板与DAQ卡通信（带状40-pin电缆到M系列PCI/PXI），或独立通过端子块（TB-1160等） |
| 端子块 | 配TB-1160（32路继电器端子），信号不在模块直插而在端子块 |
| 热插拔 | 不支持带电插拔SCXI机箱模块（机电继电器线圈感性，拔带电可能拉弧或DAQ通信断），需停机箱电源更换 |
| 状态指示 | 前面板每通道LED（继电器吸合亮），机箱PWR/RUN灯 |
| 供电 | 通过SCXI机箱背板24V DC或115/230V AC（依机箱电源PS-01/PS-02） |
| 工作温度 | 0°C至+70°C（柜内），存储–40至+85°C |
| 物理 | SCXI单模块尺寸（约120×90×25mm），插机箱槽位，重约0.2kg |
| 配置软件 | NI-DAQmx / Legacy NI-DAQ，LabVIEW DAQmx VIs控制继电器扫描 |
产品介绍
从核心数据驱动切进来：SCXI-1160不是普通PLC的DO模块，是NI SCXI里32路SPDT机电继电器开关，现场实测发现它专跑实验室台架/产线测试机柜——M系列DAQ卡算完LabVIEW程序，这模块把数字信号路由到被测件电源通断/仪表切换，250V AC/2A能吃小电机或加热管，比固态SSR耐过压。某个项目里碰过，汽车ECU测试台架SCXI-1160继电器触点粘连（反复切12V启动电机负载），台架报“Relay Stuck”停线重跑测试耗2小时废ECU样件，换拆机同型号后LabVIEW DAQmx重扫通道恢复。坦白讲，这货在现场最大的坑是“机电寿命”——10^5次操作后触点烧蚀，老测试台架跑十年早到寿命，采购别拿固态SSR模块替它（SSR不耐过压瞬变），买错端子块TB-1160版本引脚定义不对。
供应链看，SCXI全停，SCXI-1160只在拆机市场，交期原厂=无，按ABC我放A类实验室/产线测试关键件：一台ECU/晶圆测试台架继电器挂=整线测试停+样件废，非计划停机损失六位数起，囤一块拆机做Buffer stock资金才一两千，TCO碾压一次等件两周。有一点要注意：是32路SPDT，别买成SCXI-1125（模拟输入）或SCXI-1161（少通道），买错功能全错。
应用场景与库存策略
痛点切入：在汽车/半导体测试台架，管继电器切换被测件电源/仪表路由，模块故障且无冷备件=整台架停测试+样件废，原厂停产只能二手拆机赌成色，没Buffer就是赌一次测试重跑损失六位数。
典型场景与备货建议：
- 汽车ECU/HIL台架：SCXI机箱插1160切12V启动/传感器供电继电器，非它不可因为LabVIEW DAQmx十年代码只认SCXI SPDT时序，换cRIO要重做软件；建议按台架N+1备1块拆机冷备件做Buffer（A类ABC，Last-time-buy停产前囤1拆机+找NOS若还能）。
- 晶圆探针台/老化测试：切换多路温度加热/风扇继电器，非它不可因为测试重跑代价高；建议供应商代管寄售库存（SCXI模块），SLA保证48小时到场，避免压死资金在冷测试卡上。
- 化工厂实验室分析仪：SCXI机箱+1160管阀切换继电器，非它不可因为审计要求原NI架构；建议把1160和TB-1160端子块/机箱电源绑成“测试套件”一起备，别只单买模块。
- 大学国家级台架：管电机/加热器开关，非它不可教授代码写了十年不能动；建议停产预警下Last-time-buy 2块拆机做Buffer。
真实案例：背景是华东某汽车厂ECU测试台架，HIL柜SCXI机箱槽2插（TB-1160端子），雷雨后继电器触点粘连（12V启动电机反复切），台架报“Relay Stuck”停线重跑ECU样件废两块。危机是库房冷备件为零（上年把测试划C类“机电不常坏”），原厂停产能订只能找同城同济台架刚退役拆机同。先停台架→断SCXI机箱115V AC电源→等继电器放电（万用表验无电压），拔旧1160（不支持热插拔拔带电可能拉弧烧DAQ带状线），插拆机件，上电LabVIEW DAQmx扫通道看LED亮继电器吸合OK，台架恢复没废更多样件。库存策略反思：回来把全部SCXI提A类，设安全库存SS=1块per台架（同1160+TB-1160），ROP=机龄>12年（老SCXI机龄通常15年+触点寿命到）触发Last-time-buy拆机囤2；SOP加“台架每季测继电器触点电阻，>50mΩ提前换，别等粘连停线再救”。
