描述
关键技术规格

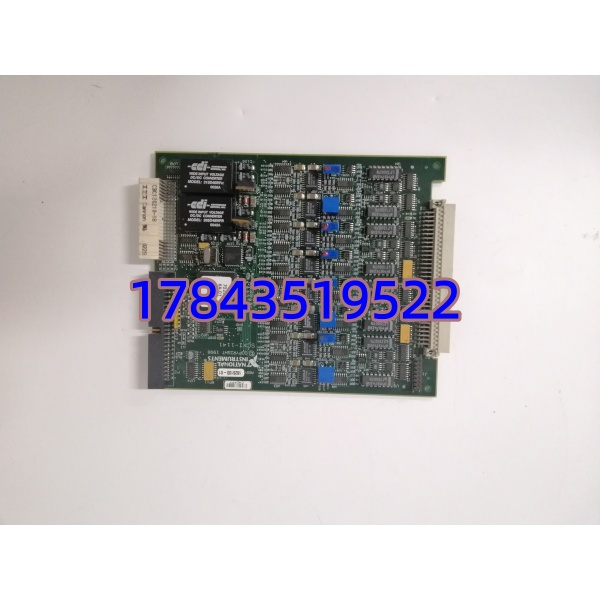

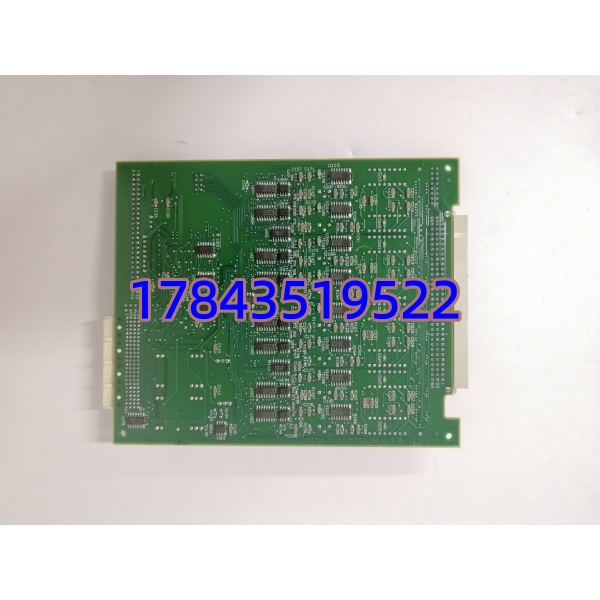

| 参数项 | 规格值 | 备注 |
|---|---|---|
| 完整型号 | SCXI-1141 (182610D-01) | 8通道低通滤波器模块 |
| 通道配置 | 8路差分模拟输入 | 支持单通道独立绕过低通滤波 |
| 滤波器特性 | 8阶椭圆低通滤波器 | 滚降率高达135 dB/octave |
| 截止频率 | 软件可编程 10 Hz – 25 kHz | 提供10,000个离散设置点 |
| 增益与量程 | 增益 1, 10, 100；输入范围 ±50 mV – ±5 V | 适配微弱传感器信号 |
| 采样性能 | 最大采样率 333 kS/s (任意增益下) | 支持多模块外部时钟同步 |
| 过压保护 | 通电时 ±30 V，断电时 ±15 V | 增强恶劣工况下的生存能力 |
| 供电需求 | ±15 V DC (由 SCXI 背板统一供电) | 典型功耗极低 |
| 工作温度 | 0°C 至 +55°C | 工业级宽温设计 |
产品深度介绍
NI SCXI-1141 是专为高速动态信号采集设计的核心前端调理模块。它集成了陡峭滚降特性的8阶椭圆低通滤波器，能够有效滤除高频噪声和干扰，彻底解决数据采集中的信号混叠难题。
该模块提供 10 Hz 到 25 kHz 范围内多达 10,000 个软件可编程的截止频率档位，并具备 135 dB/octave 的高滚降率，在保留有用频带的同时强力抑制带外信号。
此外，它支持最高 333 kS/s 的采样率，并带有外部时钟输入/输出接口，可实现多模块跟踪滤波同步。配合 SCXI 机箱，它是构建复杂动态测试系统的理想选择。
应用场景与行业案例
典型应用场景
- 旋转机械状态监测：连接加速度计，滤除高频电气噪声，精准捕捉轴承磨损、不对中等故障特征频率。
- 汽车 NVH 测试：同时采集麦克风和振动传感器信号，优异的线性相位特性确保了时域和频域分析的准确性。
- 结构健康监测：处理应变片电桥的动态输出，移除温度漂移等低频干扰，准确捕捉桥梁或航空件的应力变化。
真实案例
某风电设备厂在测试大型风机齿轮箱时，受变流器高频开关噪声干扰，始终无法在振动谱中识别出轴承早期的微弱点蚀特征。引入 SCXI-1141 作为采集前端后，通过软件将截止频率精确设定在目标频带内，利用其极高的滚降率将高频开关噪声彻底滤除。最终成功捕捉到了清晰的轴承内圈早期故障频率，为风机的预测性维护提供了可靠依据。
