描述
产品详情

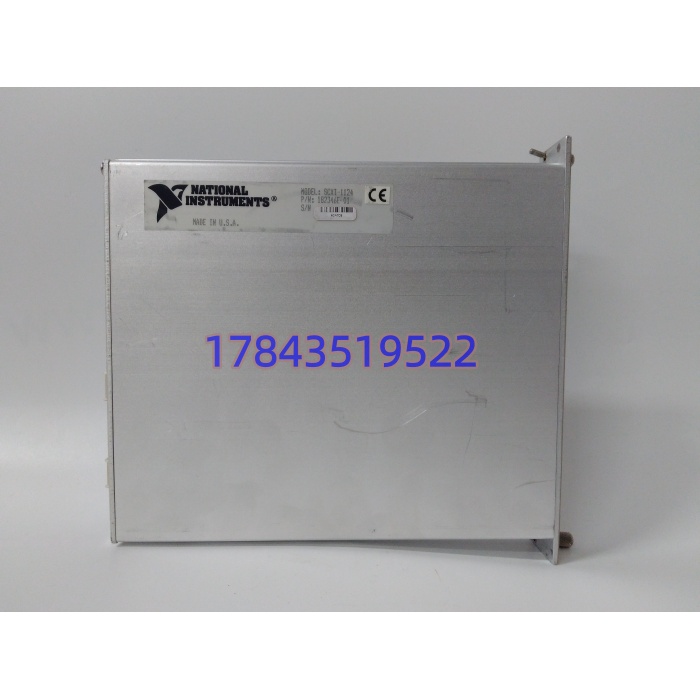

· 型号：SCXI-1124
· 品牌：National Instruments（NI）
· 系列：SCXI（配合M系列/X系列 DAQ卡使用）
规格参数
| 项目 | 参数（以NI SCXI-1124手册及部件号776572-01为准，需核对固件版本） |
|---|---|
| 通道数 | 6路独立模拟输出，每通道专用DAC |
| DAC分辨率 | 12位（4096级），单调性保证 |
| 输出范围 | 电压：±10 V、0~10 V、±5 V、0~5 V（软件可选）；电流：0~20 mA、4~20 mA（外接250 Ω精密电阻切换） |
| 更新速率 | 单通道最高555 S/s；6通道轮询总吞吐约3.3 kS/s |
| 输出驱动 | 电压模式：±5 mA（短路保护）；电流模式：最高24 mA，最大负载500 Ω |
| 隔离 | 通道-机箱地250 Vrms连续，通道间未隔离（共参考地），通道-DAQ背板经光耦隔离 |
| 精度 | 典型±0.1% FS @25℃，温漂±30 ppm/℃（以校准证书为准） |
| 上电状态 | 可配置上电/复位时为0 V/0 mA或保持最后值（防执行机构误动） |

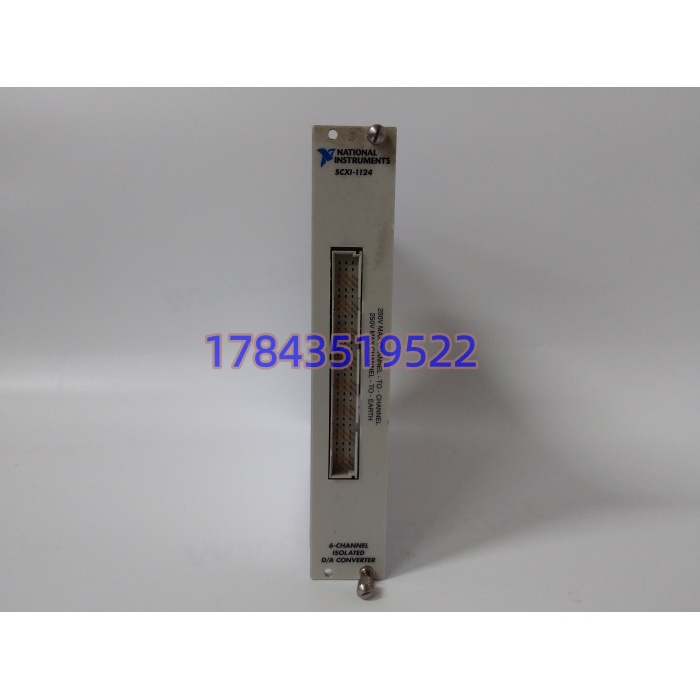

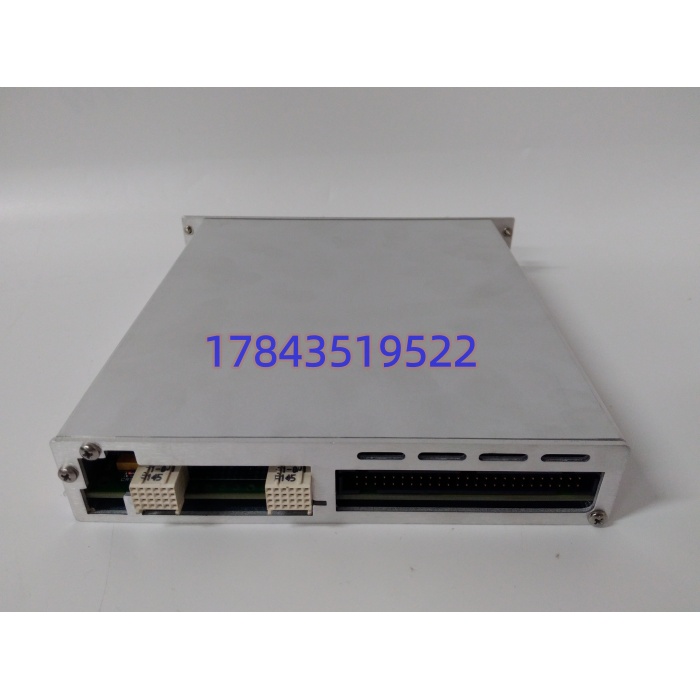

| 接口 | 前面板68针SCSI III（SCXI-1349电缆连DAQ卡）；后部螺丝端子或SCSI出线 |
| 供电 | SCXI机箱背板+5 V/+24 V供给，典型功耗约5 W |
| 机械/环境 | 单槽SCXI模块约30.5×21.3 cm，IP20柜内，0~+50℃工作（存储-40~+70℃） |
| 状态 | 原厂EOL多年，市场为拆机/翻新/第三方校准件，无NI原厂新造 |
产品介绍
SCXI-1124是NI SCXI平台上少数几款模拟输出模块之一，定位很明确：LabVIEW做完PID运算，DAQ卡通过SCXI背板把数字量甩给它，它变成6路干净的±10 V或4~20 mA往外走，直接怼阀门定位器、变频器模拟给定、记录仪输入。它不跑实时控制算法，也不做信号调理输入——正活是把”算出来的数”变成”现场认得的电”。和PCI/PXI板卡自带AO比，SCXI-1124的优势在于隔离等级和驱动能力：250 Vrms通道对地隔离，现场哪怕有地环路窜进来，DAQ卡和主机不会跟着炸。
坦白讲，这块板子在二手市场的处境有点尴尬：很多人以为SCXI是”万能信号调理”，拿来当独立控制器用，结果插上电没输出才发现需要LabVIEW+DAQ卡+M系列板卡整套生态。和NI 9264（cDAQ平台）比，1124更新率低一个量级（555 S/s vs 25 kS/s），但隔离和工业现场适应性反而更强。和第三方D/A模块比，它强在和LabVIEW的DAQmx驱动原生集成，定时精度、同步触发、校准例程全打通，第三方板常出”波形抖动、同步漂移”的问题。现在存量主要在老半自动测试台、材料试验机、环境监测站里续命。
应用场景与行业案例
我在现场遇到过最隐蔽的，是某材料试验机升级Win10后，SCXI-1124第3通道输出在加载阶段突然跳到+9.8 V（应该是+5 V），导致液压伺服阀全开，横梁冲顶。查了半天是DAQmx驱动版本从9.x升到19.x后，SCXI-1124的校准系数表格式变了，旧校准没迁移。回滚驱动+重跑校准，输出恢复线性。
典型场景：
- 材料试验机（Instron/Zwick替代方案）：LabVIEW做PID，出±10 V驱伺服阀，加载速率0.001~500 mm/min全靠DA线性度，12位够用但温漂必须稳。
- 环境试验箱多区温控：6通道分别控加热、制冷、加湿、新风，4~20 mA给SCR调功器，隔离防止多区地电位差互扰。
- 老半自动测试台延寿：90年代末建的PCB功能测试台，SCXI-1000机箱里1124做激励源，换PXI方案要重做夹具和校准，不如续模块。
- 水质监测站多参数模拟输出：DO、pH、浊度、电导、氨氮各一路4~20 mA给远端记录仪，现场潮湿，250 V隔离扛得住地电位浮动。
- 高校力学实验室教学平台：学生用LabVIEW学PID，1124做执行器接口，坏了就换拆机件，反正不跑高速动态。
真实案例：前年西北某风电叶片静力试验台，加载到60%额定载荷时报”Channel 2 output overflow”。原系统NI SCXI-1000机箱+1124+PCI-MIO-16E-4，跑了十五年的LabVIEW 7.1。检修换了块淘宝来的拆机板，铭牌一样但固件代次老一档。加载程序跑起来第2通道输出到+8 V就开始削顶（应该是±10 V满幅），导致作动器行程到一半就不跟指令。我们把原坏板的EEPROM校准系数dump出来，对比发现新板零点偏移差了38 LSB。用NI-DAQmx Calibration Utility重跑两遍，零点和增益校准后满幅恢复。试验主管说：”以后换板必须先跑校准，不能插上就加载。”从那以后他们每季度做一次SCXI全通道校准归档。
