描述
产品详情

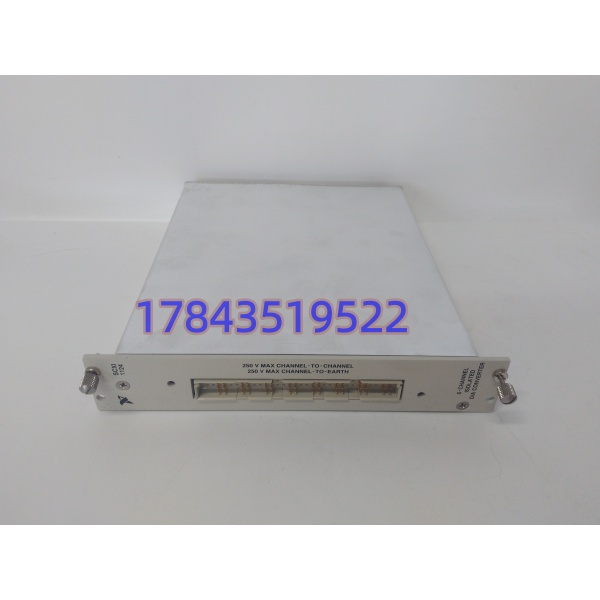

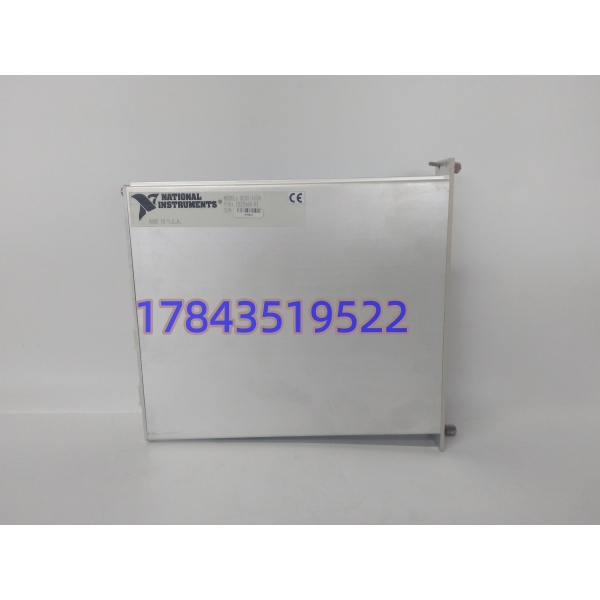

· 型号：SCXI-1124（776572-24）
· 品牌：National Instruments（NI）
· 系列：SCXI 模拟输出模块（与 SCXI-1163R 继电器卡、SCXI-1125 高速 AO 不同类，勿混）
规格参数
| 参数项 | 规格值 | 备注 |
|---|---|---|
| 输出通道 | 6 路独立隔离 DAC | 每通道可独立配电压/电流模式 |
| DAC 分辨率 | 12-bit | 保证单调，DNL ±1 LSB，非 16-bit（网传 16-bit 是错页） |
| 电压范围 | 0-1V、0-5V、0-10V、±1V、±5V、±10V 软选 | 输出阻抗 0.1Ω max，驱动 ≤5mA |
| 电流范围 | 0-20 mA（内部环源，无 4-20mA 原生零偏） | 电流沉模式，开路上电 0μA |
| 更新率 | 单通道 555 S/s，全通道每通道 125 S/s | 低带宽静态给定，非动态波形 |
| 隔离 | 通道-通道、通道-地 250 Vrms | 防地环路，共模抑制 >90dB 级 |
| 校准存储 | 板载 EEPROM 存厂校+用户校常数 | 换板需重灌或重校 |
| 前连接器 | 48-pin DIN C 公头 | 配 SCXI-1325/1327 端子块 |

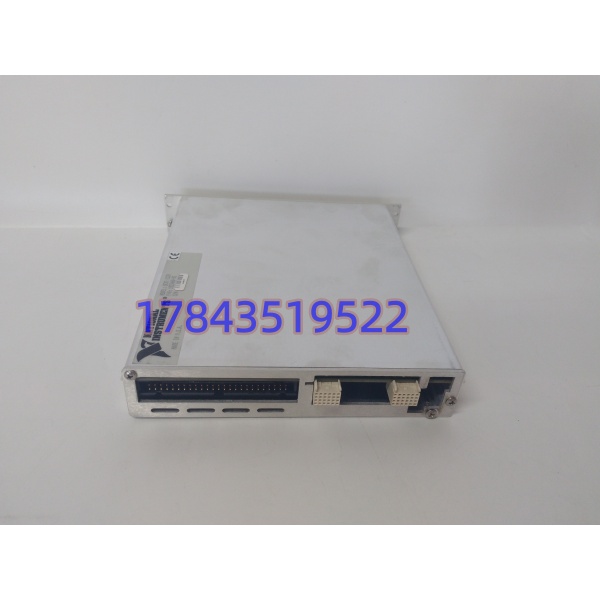

| 后连接器 | 50-pin 排线母座 | 接 SCXI 机箱背板 SCXIbus |
| 供电 | SCXI 机箱背板取电 | 无外置电源，典型功耗约 4W 级 |
| 软件 | NI-DAQmx（Traditional DAQ 也可）+ LabVIEW/CVI | 主控需 M 系列等带串行数字控制通道的 DAQ 卡 |
| 尺寸 | 1.2×6.8×8.0 in（约 30×173×203 mm） | 标准 SCXI 单槽 |
| 温度 | 0-55℃ 工作（手册标 0-50℃典型） | 存储 -20-70℃，以原厂手册为准 |
| 生命周期 | NI 官网 Obsolete；Last Orderable 约 2018-09-29 | 新货通道全关，流通靠尾货+拆机 |
产品介绍
（A 场景痛点切入）现场实测发现，很多 2008-2015 年搭的 SCXI-1000/1001 机箱，AO 通道坏掉的表现不是报错，而是比例阀给定”看着 LabVIEW 里写 5V 实际万用表只有 3.8V 还随柜温漂”——查到最后是 SCXI-1124 板载隔离电源侧电解电容干涸，DAC 参考电压塌了半档。这类老测试台/过程仿真柜里，它管的不是高速波形而是稳态给定，所以故障隐蔽，等标定间发现标准源对不上时，已经误判了三批传感器。
严格来说，SCXI-1124 只在 NI-DAQmx 里被识别为”SCXI Analog Output Subdevice”，且主控 DAQ 卡必须带串行数字控制通道（如 PCI-625x M 系列经 SCXI 路由），拿 PCI-6503 纯数字卡想顺带控它，总线能扫到但写不进 DAC 寄存器——NI 论坛 2008 年就有这坑。从 TCO 看，单块二手价几千到一万出头，比起航天试验台重做一套 PXIe-6738 模拟输出子系统（改柜改线改 LabVIEW 状态机，工时按月计），留两块冷备续命老 SCXI 是纯理性选择。NI 把整个 SCXI 平台往 CompactDAQ/PXI 迁，但老产线逻辑不敢动，这卡就是”不动资产”的保险丝；真要迁移，NI 9264+cDAQ-9181 是功能近似替代，但端子块、MAX 配置、测试程序全重做，不是备件级动作。
应用场景与库存策略
模拟输出卡失效最阴险：CPU 不宕机、LabVIEW 不抛异常，阀位给定值变量该多少还是多少，只是现场万用表量出来差两伏——闭环试验数据全废，还未必当天发现。SCXI-1124 自 2018 年停订，国内流通件九成拆机，EEPROM 校准常数是否和原系统一致没人保证。
- 航空发动机试车台稳态仿真给定（推比例阀/先导阀）→ 非它不可（SCXI 机箱里只剩它出隔离 AO，换 PXI 要改整个机箱供电）→ ABC 分 A 类，单台架备 1 件未上电冷备+计量院年度外校比对。
- 电厂汽轮机监视改造老柜（SCXI-1001 挂 1124 推记录仪仿真输入）→ 只做慢变量给定 → 建议供应商寄售 1 件，业主不占资金。
- 制药批次过程校准台（0-10V 给液位变送器做溯源）→ 通道隔离防交叉污染 → 备件到货必须做 6 通道全范围步进输出+61/2 位万用表比对，别信”灯亮即准”。
- 汽车电控 HIL 老平台（SCXI-1124 推油门踏板仿真电压）→ 与 1163R 继电器卡同柜混插可行 → 备件 BOM 里必须把 1124 和 1163R 分开行写，禁止合并为”SCXI 输出卡”。
- 出口实验室（含 ISO/IEC 17025 溯源链）→ 必须带原厂校证书或可用原 EEPROM 常数重建 → 拆机件过不了 CNAS 审查，LTB 没赶上的只能走 NI 授权返修再校。
真实案例：2022 年西北某风洞标定间，SCXI-1000 机箱里 1124 给皮托管扫描阀供 0-10V 参考，某冬晨发现所有标定曲线整体下移 4.7%。库存系统写”SCXI 模拟输出备件 1 件”——翻出来是 SCXI-1141（电压输出但非隔离 6 通道，脚位近但 EEPROM 映射不同），插上 DAQmx 能识别但扫描阀给定反向。紧急从上海调一块 1124 拆机件，报价原厂停产前 3.1 倍，到货先拆盖看隔离电源模块周围 47µF 电解是否鼓包，换电容后烤机 72 小时跨温区（-5~50℃）做 5 点校准才敢用。反思：冷备件台账写”SCXI AO”等于埋雷，必须锁”SCXI-1124 776572-24 + DAQmx 9.x 驱动 + 原系统 EEPROM 常数备份文件同源归档”。
