产品深度介绍

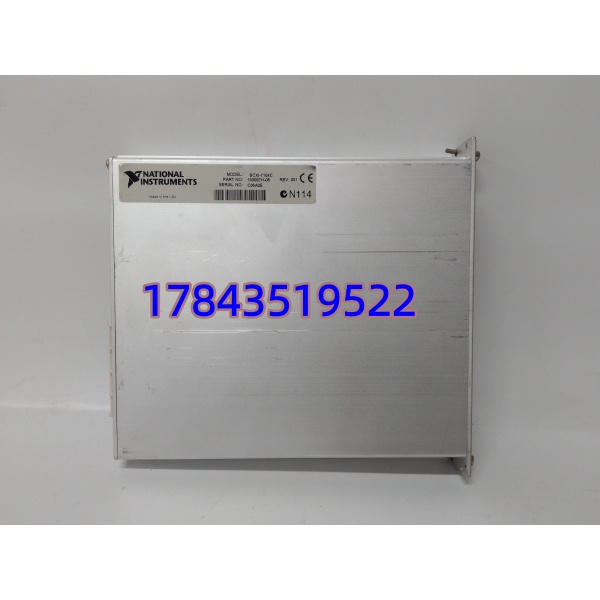

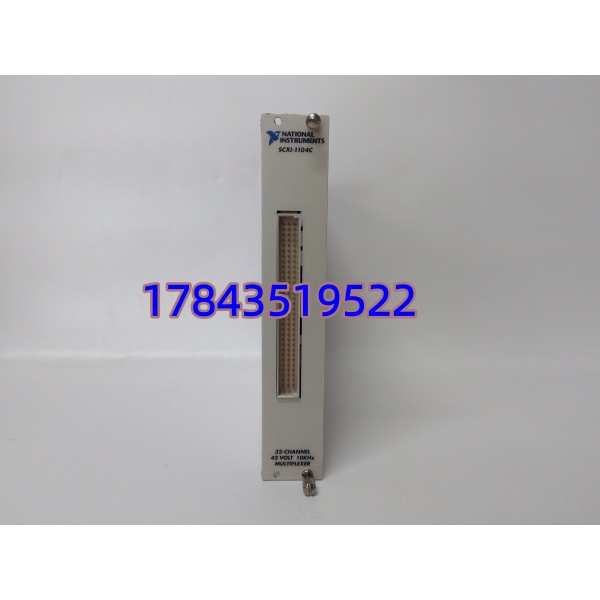

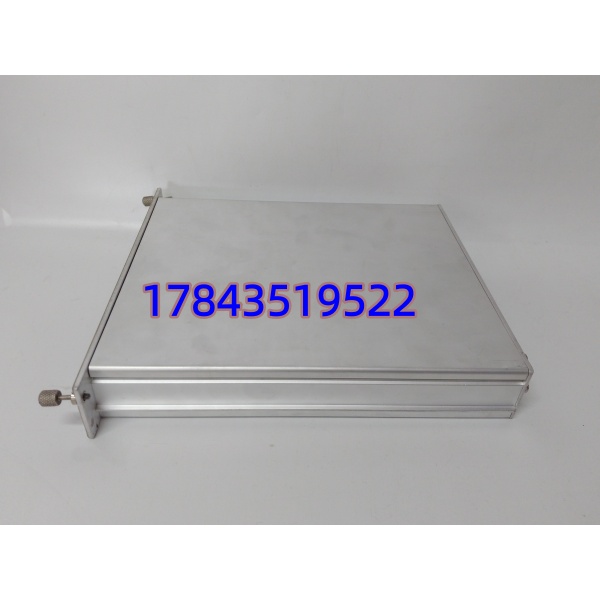

NI SCXI-1104C 是美国国家仪器 (NI) SCXI 信号调理扩展系列中的 32 通道中压模拟输入模块。该模块专为配合 NI 数据采集 (DAQ) 设备设计，核心功能是将高于 DAQ 板卡直接承受能力的信号（最高 ±60V DC / ±42V AC）进行衰减调理后送入采集系统。每个通道内置 ÷10 分压器和 10 kHz 截止频率的三极低通滤波器，可有效抑制高频噪声。
作为 SCXI 模块化系统的核心组件，SCXI-1104C 的价值在于高通道密度和信号完整性。它通过多路复用技术将 32 个通道的信号整合到单个 DAQ 设备通道，大幅扩展系统的通道容量。固定增益为 0.1（即衰减 10 倍）是该模块的核心设计特征，使其特别适合中等电压信号的测量场景。模块需搭配 SCXI 机箱（如 SCXI-1000）使用，由机箱背板提供 +5V 电源。我们供应的批次均为全新原装库存，附带原厂防静电包装和序列号标签，支持 NI MAX 软件自动识别。
关键技术规格
| 参数项 | 规格参数 | 备注/说明 |
|---|---|---|
| 产品型号 | SCXI-1104C | 部件号: 776572-04C |
| 通道数 | 32 路差分输入 | 无单端模式，均为差分输入 |
| 输入电压范围 | ±60V DC / ±42V AC (峰值) | 30 VACrms |
| 共模电压范围 | ±60V DC | |
| 增益 | 0.1 (固定，÷10衰减) | 专为中高压信号设计，不适合 ≤5V 低电压测量 |
| 滤波器 | 10 kHz 三极低通滤波器 | 截止频率 |
| 精度 | 需参考原厂规格书 | 部分第三方标注 ±0.003%，以原厂手册为准 |
| 分辨率 | 18 位 | 取决于配套 DAQ 设备 |
| 采样率 | 取决于机箱和 DAQ 设备 | 部分第三方标注 1.25 kS/s ~ 625 kS/s |
| 电源 | +5V DC (从 SCXI 机箱背板提供) | |
| 工作温度 | 0 ~ 50°C | |
| 存储温度 | -55 ~ 150°C | |
| I/O 接口 | SCXI 机箱背板连接器 + 前方面板 96-pin 连接器 | 需配合 SCXI-1300 等端子板使用 |
常见问题解答
Q1: SCXI-1104C 和 SCXI-1104 有什么区别？
A: 主要差异在于滤波器带宽。SCXI-1104 的截止频率约为 2 Hz，适合极低频率或直流信号测量；SCXI-1104C 的截止频率为 10 kHz，适合更宽的频率范围（如音频、振动信号）。两者其他功能基本一致。
Q2: SCXI-1104C 能测量 0-10V 的传感器信号吗？
A: 可以，但不推荐用于精密测量。 的固定增益为 0.1（÷10 衰减），专门为 10V 以上中压信号 设计。测量 10V 以内信号时，信号先衰减再被 DAQ 放大，会降低信噪比。如果您的信号大多在 0-10V，建议选用 SCXI-1102 或 SCXI-1102B（支持可编程增益，最高放大 100 倍）。
Q3: 该模块是否支持热插拔？
A: 不支持。SCXI 系列模块均不支持带电插拔。必须在机箱断电后才能安装或拆卸模块，否则可能损坏模块或背板连接器。
Q4: 包装内包含什么？需要额外买什么配件？
A: 包装内含 模块一个。通常不包含以下配件，需单独采购：
- SCXI 机箱（如 SCXI-1000/1001）
- DAQ 设备与 SCXI 的连接线缆（如 SCXI-1349）
- 前端接线端子板（如 SCXI-1300，用于接入信号线缆）
Q5: 这个模块还支持 LabVIEW 吗？驱动用什么？
A: 支持。该模块由 NI-DAQmx 驱动支持，兼容 LabVIEW、LabWindows/CVI、Measurement Studio 等 NI 软件平台。NI MAX 会自动识别并提供配置界面。
Q6: 你们的货是原装的吗？质保多久？
A: 我们是专业备件分销商，供应的 为 全新原装（New Surplus），来自原厂授权渠道。提供 12 个月质保（自发货日起算）。可提供原厂防静电包装照片和序列号（支持 NI 官方查询）。
