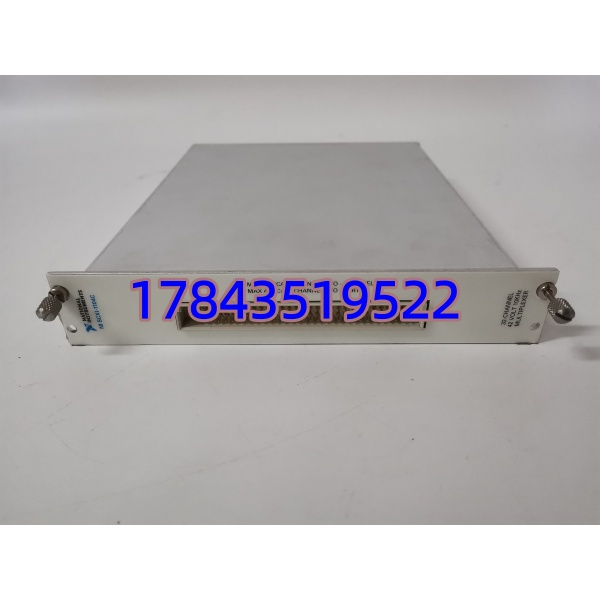

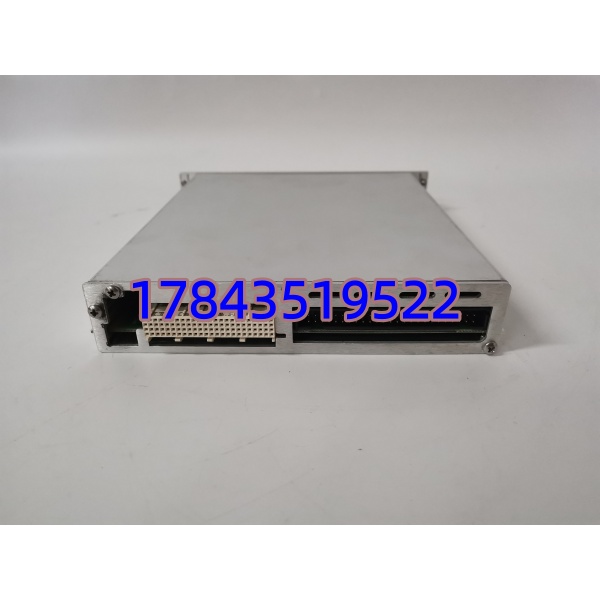

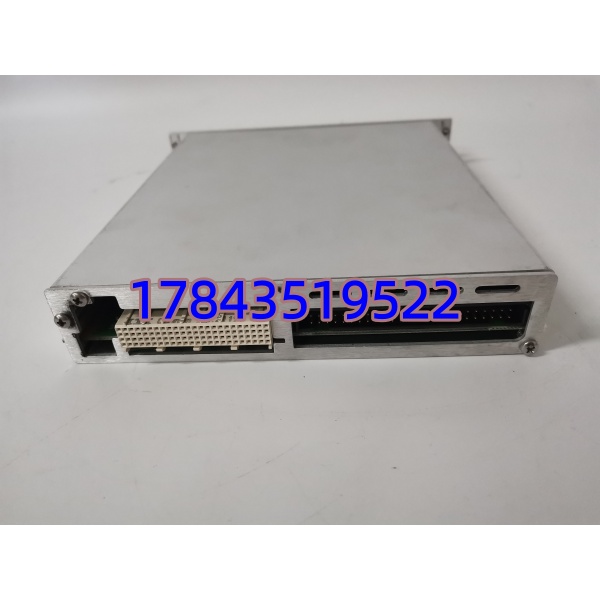

描述
关键技术规格
| 参数项 | 规格值 |
|---|---|
| 订货号 | SCXI-1104C |
| 模块类型 | 高压模拟输入模块 (High-Voltage Analog Input) |
| 适用机箱 | NI SCXI-1000 / SCXI-1001 / SCXI-1000DC 等系列机箱 |
| 输入通道 | 32 通道差分 (Differential) |
| 输入电压范围 | ±60 V DC 或 ±42 V AC peak (30 V AC rms) |
| 输入阻抗 | 1 MΩ（上电常态），断电时呈高阻态 |
| 增益设置 | 固定 ×0.1 衰减（即除以10），无需软件配置 |
| 滤波器 | 每通道独立 10 kHz 三阶巴特沃斯低通滤波器 (Low-pass Filter) |
| 共模抑制比 (CMRR) | >70 dB @ 50/60 Hz |
| 扫描速率 | 最高 333 kS/s（配合高性能DAQ卡时） |
| 连接器 | 前面板 96针 DIN C型公头 (Male) |
| 背板接口 | 50针 SCSI 排线接口，连接至 DAQ 卡或主控模块 |
| 工作温度 | 0 °C ～ +50 °C |
| 供电 | +5 VDC（由 SCXI 机箱背板供给） |
| 隔离耐压 | 250 Vrms 通道至地隔离 |
产品深度介绍
在测试测量机柜里，SCXI-1104C 扮演的是“守门员”角色。它不是直接的采集卡，而是挂在 PXI/PCI DAQ 卡前面的信号调理前端。当你面对的是变频器输出端、大功率电源母线或者电池包串联电压时，直接怼进普通 DAQ 卡瞬间就会烧通道——这时候 1104C 的 ±60V 量程和内置 ÷10 衰减器就是救命稻草。它将高压信号按比例缩小到 ±6V 的安全范围，再经由 10kHz 的三阶巴特沃斯滤波器滤除高频开关噪声，最后交给后端的采集卡做数字化。
相比老款的 SCXI-1104，这个 C 后缀版本优化了通道间的串扰抑制，并且在断电状态下输入阻抗极高，避免了接线误操作烧毁板卡的风险。严格来说它需要搭配 NI 的 DAQ 卡（如 PCI-6071E、PXI-622x 等）才能工作，单独一块 1104C 无法独立完成采集任务。 对于拥有大量 SCXI 机箱的老实验室或产线测试台，它是维持系统运行的关键备件。
兼容性与替代选型清单
| 原型号 | 替代型号 | 兼容级别 | 关键说明 | 工程代价 |
|---|---|---|---|---|
| NI SCXI-1104C | NI SCXI-1104 | ✅ 直接替换 | 初代版本，功能与引脚定义完全一致，1104C 是改进型，可直接插在原位置 | 无（需在软件中确认通道映射） |
| NI SCXI-1104C | NI SCXI-1125 | ⚠️ 需适配调整 | 1125 也是高压输入，但增益可编程且滤波带宽不同，接线端子定义有细微差别 | 需修改软件增益配置，核对接线图 |
| NI SCXI-1104C | NI PXI-4424 (DSA模块) | ❌ 绝对不兼容 | PXI 原生动态信号采集模块，属于不同产品线，无法直接安装在 SCXI 机箱中 | 需更换整个机箱架构 |
| NI SCXI-1104C | NI 9205 (CompactDAQ) | ❌ 不推荐 | C系列模块，用于 CompactDAQ 平台，物理接口和驱动架构完全不同 | 仅适用于新搭建的小型测试系统 |
⚠️ 常见选型误区：很多人看到 SCXI-1104 和 就以为是固件区别，其实主要是硬件物料的迭代。最大的坑在于驱动程序的兼容性：如果你的上位机还在用老旧的 LabVIEW 7.1 和 Traditional DAQ，新买的 1104C 可能需要更新 NI-DAQmx 驱动才能识别，否则会报“设备未知”。
