产品详情

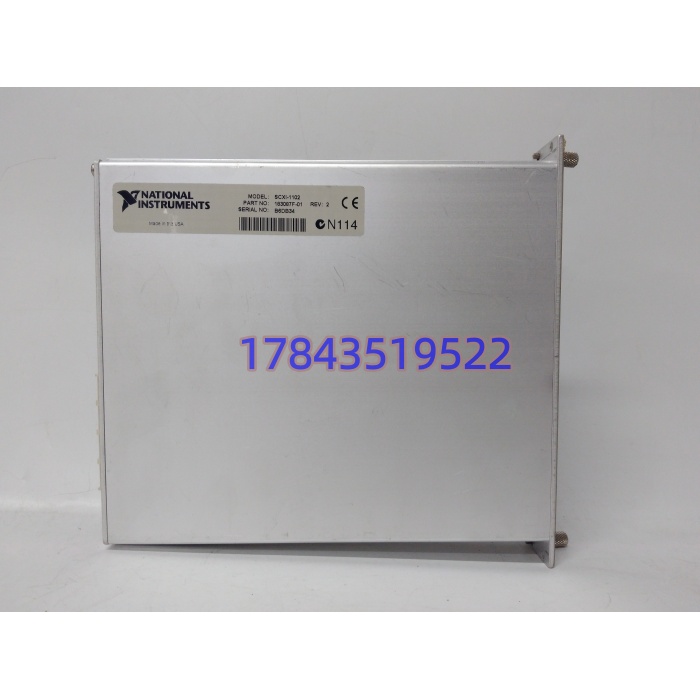

· 型号：SCXI-1102
· 品牌：National Instruments（NI）
· 系列：SCXI（信号调理扩展系统）
技术参数
| 参数项 | 典型值 / 说明 |
|---|---|
| 模块身份 | SCXI 32 通道差分模拟输入调理模块（需配合 SCXI 机箱与 E 系列 DAQ 卡使用） |
| 输入通道 | 32 路差分模拟输入 + 1 路冷端补偿 (CJC) 传感器通道 |
| 输入信号类型 | 热电偶 (TC)、RTD（需 SCXI-1581 供电）、毫伏、±10 V 电压、4–20 mA / 0–20 mA 电流 |
| 输入量程 | 软件可选 ±10 V（增益 1）或 ±100 mV（增益 100） |
| 增益误差 | 增益 1 校准后 0.015% 读数；增益 100 校准后 0.020% 读数 |
| 非线性度 | 0.005% 满量程（典型值 @25°C） |
| 滤波器 | 每通道独立 2 Hz 三极点低通（截止频率 -3 dB），抑制 50/60 Hz 工频 |
| 共模抑制比 (CMRR) | DC 增益 1 时 75 dB min，增益 100 时 100 dB min；50–60 Hz 时 110 dB |
| 最大扫描速率 | 333 kS/s（等效每通道 3 µs） |
| 冷端补偿 (CJC) | 内置 IC 传感器，通道字符串 “cjtemp”，精度参考接线盒规格 |
| 输入保护 | ±42 VDC 过压保护 |
| 隔离与噪声 | 系统噪声增益 1 时 50 µVrms，增益 100 时 5 µVrms |
| 背板供电 | +5 VDC 15 mA max；±15 VDC（由 ±24 V 稳压）150 mA max |

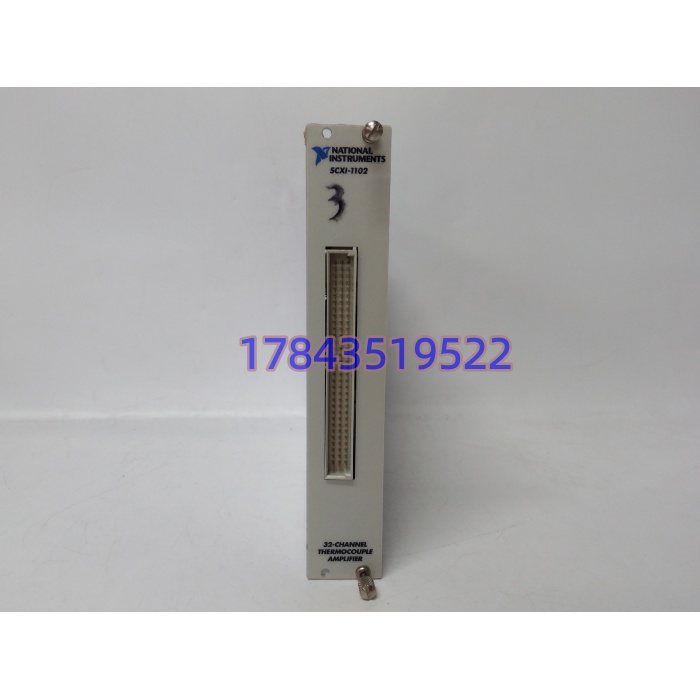

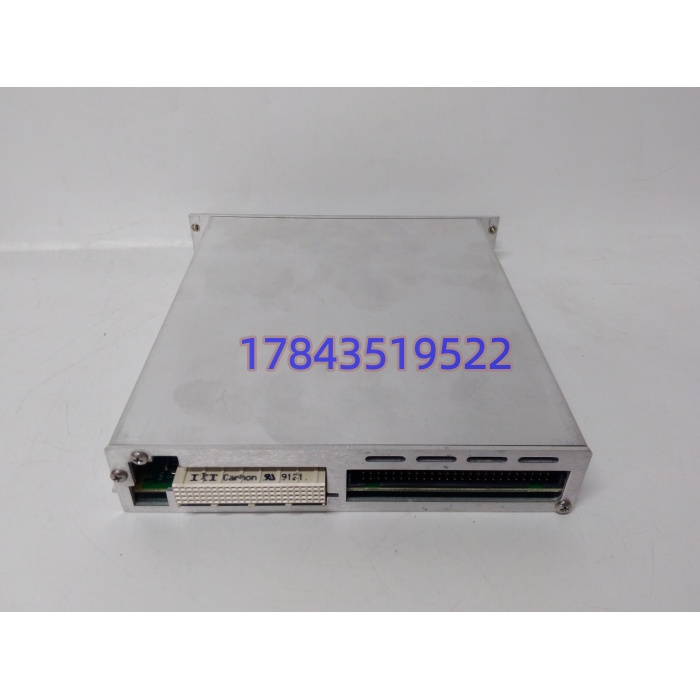

| 连接器 | 前端 96 针 DIN C 型公头（接 SCXI-1300 等接线盒）；后端 50 针带状电缆（接 DAQ 卡） |
| 物理尺寸 | 1.2 × 6.8 × 8.0 英寸（约 30.5 × 172.7 × 203.2 mm） |
| 工作温度 | 0°C 至 +50°C（推荐预热 20 分钟） |
| 生命周期 | 已停产（Last Orderable Date: 2018-09-29），NI 官方建议迁移至 CompactDAQ 或 PXIe 平台 |
产品介绍
32 路 K 型热电偶挂进同一个测试柜，DAQ 卡只有 16 个差分通道——这种通道数不够用的尴尬，做过大型环境试验的人遇得不少。SCXI-1102 就是 NI 给 SCXI 机箱留的那块 32 通道差分调理模块：前端吃热电偶/毫伏信号，板载仪表放大器按通道独立设增益 1 或 100，每通道过一道 2 Hz 低通把 50/60 Hz 工频干掉，最后 32 路时分复用 (Multiplexed) 成单端输出灌进 E 系列 DAQ 卡的一个物理通道，相当于用 1 个 DAQ 通道撬动 32 路高精度采集。
选它而不是上多块 PCIe-6320 并卡，账面上省的是机箱内插槽和接线工作量，工程上省的是同步——所有通道共享同一个 SCXI 机箱时基，LabVIEW 里一条扫描列表搞定。现场实测发现，某电池热失控试验台用 SCXI-1102 + SCXI-1300 接线盒挂 32 路 T 型偶，配合 E 系列 DAQ 跑 1 kS/s 总扫描率，冷端补偿走内置 IC 传感器，室温漂移控制在 ±1.3°C 以内。严格来说它只是调理前端不是采集卡本体，后端必须配 E 系列或兼容的 DAQ 设备（通过 50 针带状电缆或 SCXI-134X 线缆连接），单买 SCXI-1102 不接 DAQ 卡是跑不起来的。
替换与升级建议
- 直接替换：SCXI-1102 ↔ SCXI-1102（同型号不同生产批，增益/滤波器/扫描率参数完全一致，零改线；NI 标准校准证书跨批有效）
- 直接替换（同系变体）： ↔ SCXI-1102B / SCXI-1102C（硬件引脚与 SCXI 机箱兼容，差异仅在通道滤波器截止频率——1102 是 2 Hz 针对低速热电偶，1102B 是 200 Hz 中速，1102C 是 10 kHz 高速；若原工程按 2 Hz 低通标定，换 B/C 版需重新评估噪声抑制效果）
- 软件兼容（需改配置）： → NI-9213（CompactDAQ C 系列 16 通道热电偶模块，需整套迁移至 cDAQ-9174/9188 机箱 + NI-DAQmx 驱动重写 LabVIEW 采集逻辑，工作量约 2–5 人日，但解决停产风险）
- 硬件不兼容： → PCIe-6320（后者是独立 PCI Express 多功能 DAQ 卡，没有 SCXI 前端调理与 32 通道复用架构，32 路热电偶直接并接到 PCIe-6320 会烧输入级）； → SCXI-1112（SCXI-1112 是 8 通道每通道独立仪放版，通道数和 CJC 架构不同，强插同槽但接线盒不通用）
