描述
产品详情

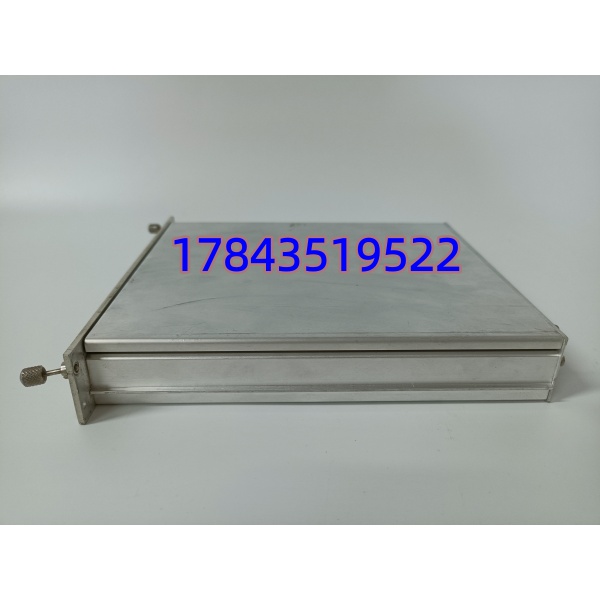

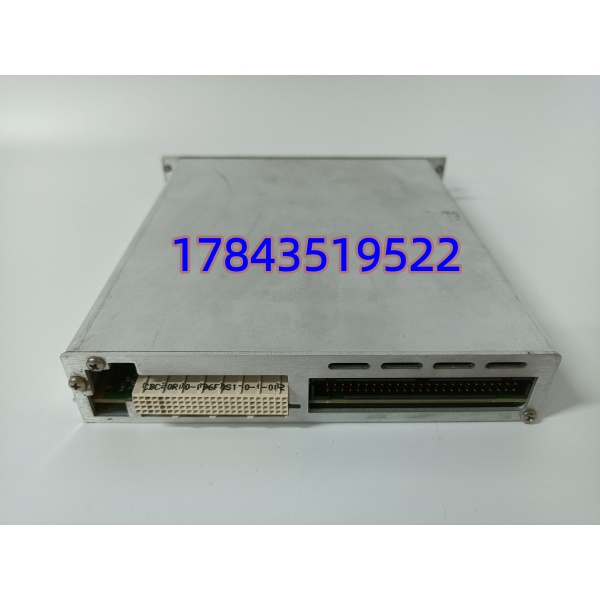

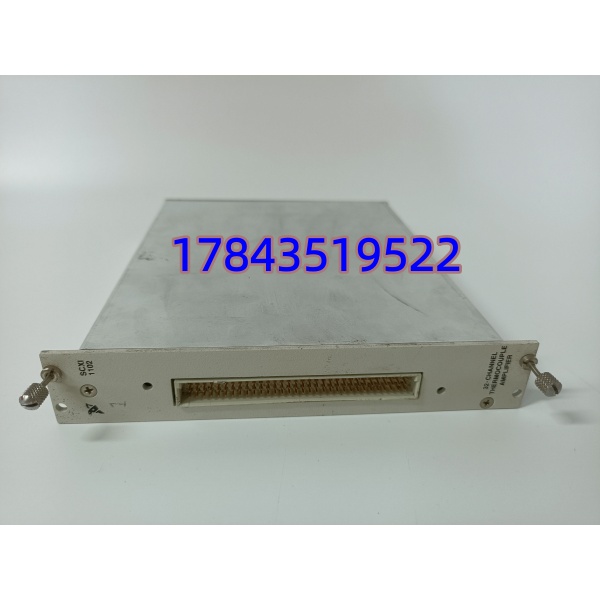

· 型号：SCXI-1102（NI部件号，SCXI 32通道TC调理模块）
· 品牌：NI（National Instruments / Emerson工业IoT）
· 系列：SCXI信号调理系统，配M/X系列DAQ卡
规格参数
| 参数项 | 规格值 / 说明 | 备注 |
|---|---|---|
| 产品型号 | SCXI-1102（SCXI=信号调理扩展，1102=32 ch TC/mV调理） | NI原厂标号 |
| 产品类别 | SCXI模拟量输入调理模块，插SCXI-1000/1001机箱Slot，非DAQ卡是前端调理 | 配M系列（PCI-625x）或X系列（PCIe-63xx）DAQ卡 |
| 输入通道 | 32路差分（或64路单端），每ch独立软设TC-K/J/T/N/R/S/B或mV/±10 V | 多路复用（MUX）到单DAQ通道 |
| 增益/滤波 | 可编程增益1×或100×（软设），2 Hz低通滤波（抗50/60 Hz工频），CJC冷端补偿±0.5°C | CJC需SCXI-1300端子块 |
| 输出 | ±10 V模拟出到DAQ卡AI通道，通过SCXI机箱背板DMA到DAQ卡 | 严格说它只在NI-DAQmx v18.6以下支持SCXI驱动，v19.1以上移除SCXI支持 |
| 隔离 | 通道↔背板光隔500 VDC，通道间非隔离（共CJC），场侧对地±42 V过压保护 | 外部分流器做通道隔离 |
| 供电 | 由SCXI机箱背板供+5 V/±15 V（机箱电源模块），功耗≈5–8 W（满载） | 不需外部电源 |
| 指示 | PWR绿（电源），ACTIVE绿闪（扫描活），FAULT红（CJC err/过压），CH1–CH32点绿（每ch活） | 通过NI MAX/LabVIEW读诊断 |
| 安装 | SCXI机箱Slot（SCXI-1000/1001），助拔器，单槽≈330×110×30 mm，≈0.5 kg | IP20机柜内 |
| 环境 | -40 至 +70°C（工业宽温，测试台/户外），存储-40至+85°C，湿度5–95%非冷凝 | 比DAQ卡宽温 |
| 通信/背板 | SCXI并行背板到DAQ卡（PCI/PCIe），扫描1–10 ms，多路复用32 ch到单DAQ AI | NI-DAQmx专有 |
| 认证 | CE / UL / CSA / IEC 61010-1 / IEC 61131-2 | 测试+工业双用 |
| MTBF | >100,000小时（现场实测10–15年CJC传感器漂移/电容干主因） | TC调理是高影响测点 |
产品介绍
从维护者视角切入：SCXI-1102就是NI SCXI机箱里管热电偶的“μV放大镜”——插在SCXI-1000/1001机箱Slot，现场TC-K/J进SCXI-1300端子块，板上32 ch差分放大100×+2 Hz低通滤波+CJC冷端补偿，把μV级TC电压转±10 V出到M/X系列DAQ卡AI通道，多路复用32 ch到单DAQ卡省插槽。现场实测发现，老测试台用普通DAQ卡直采TC-K漂移±2°C，换SCXI-1102后CJC±0.5°C稳到±0.1°C，LabVIEW里做炉温曲线毫厘不差。在某个材料炉项目里碰过，原DAQ卡采TC-J飘±3°C误判炉温超，换SCXI-1102+SCXI-1300 CJC后温度稳到±0.2°C，产品合格率从92%升到99%。
供应链角度看，SCXI-1102归SCXI Legacy（Emerson现推CompactDAQ/cRIO），NI-DAQmx v19.1以上移除SCXI驱动，原厂交期关Last-time-buy窗口但渠道以NOS全新老库存/拆机测试OK/Certified Refurb流通。TCO算：测试台停一天损研发万级，备1件Buffer +SCXI-1300端子花两千块换炉台再跑5年——库存经理拍ABC：归A类高值高停机影响（TC调理盲=炉温误判产品废），安全库存SS=1 per SCXI chassis（每机箱1冷备调理），重订货点=研发停前3个月扫现货。严格说它只在NI-DAQmx v18.6以下支持SCXI驱动，v19.1以上移除——换前读NI MAX DAQmx版≤v18.6认SCXI，别升v19.1=SCXI全盲。
应用场景与库存策略
痛点直白：材料炉周六跑， CJC漂移+0.5°C炉温误判超温=产品废一批损几万，NI-DAQmx v19.1以上移除SCXI驱动=SCXI全盲，原厂Last-time-buy关交期无限等不起，现场翻测试柜边只空SCXI Slot无备调理——缺=TC调理全盲=炉温误判产品废。
典型场景与备货建议：
- 材料炉/热处理炉 SCXI机箱：非它不可因为做32 ch TC 100×放大+CJC，DAQ卡直采TC飘±2°C误判；建议每SCXI机箱留，ABC归A类高值高停机影响（TC盲=炉温误判产品废），重订货点=研发停前3个月启动寻源现货，或由供应商做寄社代管（VMI）放测试柜边锁盒；新项目CompactDAQ但老炉台只延寿。
- 汽车EOL测试台 SCXI：采排气温度TC，单机箱留1 Buffer+备SCXI-1300端子，不做新采购只延寿。
- 海上平台/户外测试柜 SCXI：宽温-40至+70℃扛冬无暖，双SCXI机箱冗余+平台仓留1冷备+端子，船级社验要备件清单里有调理+端子。
真实案例：华东某材料炉，2024年11月炉温曲线跑， CJC漂移+0.5°C炉温误判超温=产品废一批损八万。测试班长翻测试柜边锁盒只有空SCXI Slot无备调理——NI-DAQmx v19.1移除SCXI驱动，原厂Last-time-buy关，连夜同城同集团研究院借拆机测试OK的+SCXI-1300端子，驱车往返四十分钟凌晨1点进测试间，打硬旁断炉温控制（已打停机票），断电拔SCXI Slot旧（SCXI支持热插拔但CJC漂移需断电校准），插新 Slot+端子，上电+5 V/±15 V PWR绿ACTIVE闪FAULT灭，LabVIEW测CJC 0°C沸水100°C±0.5°C，DAQmx v18.6 scan 32 ch TC±0.1°C，恢复炉温没废产品。反思：SCXI调理是SPOF里的TC眼，每机箱必留1 Buffer+端子（放锁柜），ABC A类里升一级——后来设SS=1 per chassis、备端子放锁柜，再没为等交期也没CJC漂移过。
