描述
产品详情

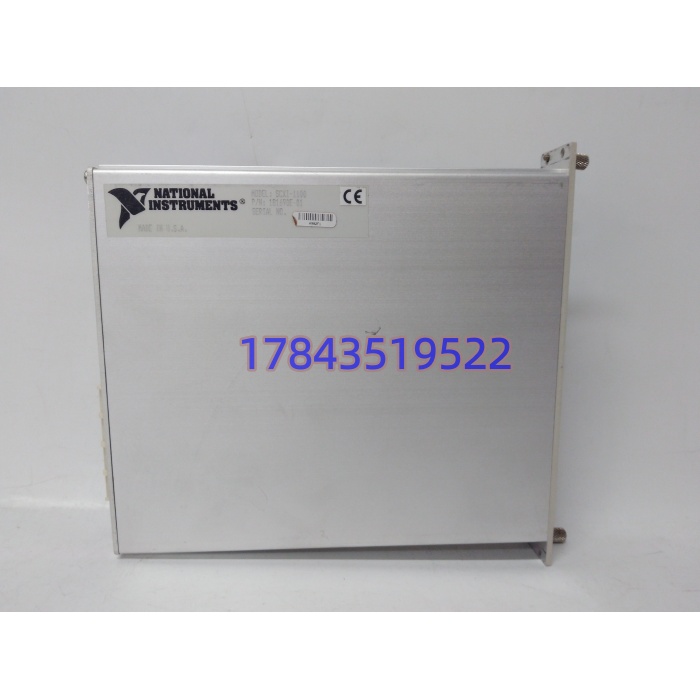

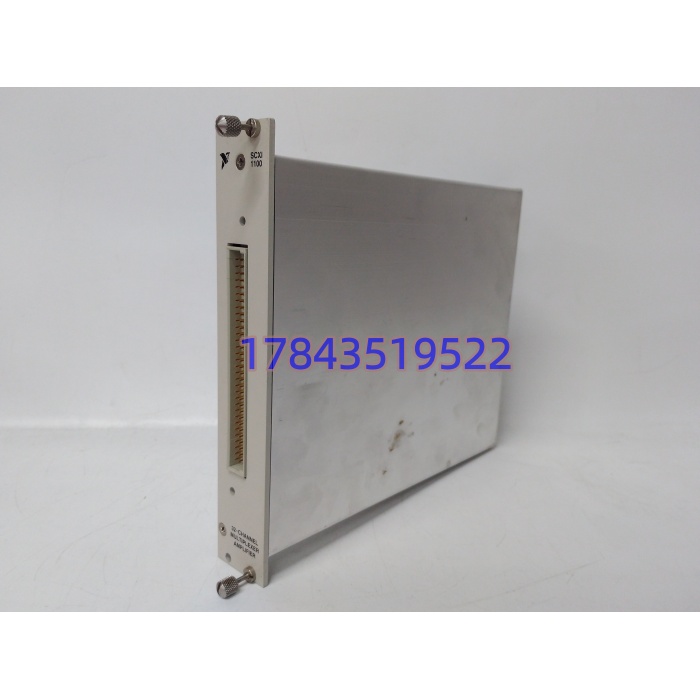

· 型号：SCXI-1100
· 品牌：National Instruments (NI)
· 系列：SCXI 模拟输入调理系列
技术参数
| 参数项 | 规格值（据 NI 官方 User Manual 320637c / Datasheet ds-392） |
|---|---|
| 输入通道 | 32路差分（或64单端，跳线重映射） |
| 最大工作电压 | ±10 V DC（输入过压保护±42V通电/±27V断电） |
| 信号类型 | 毫伏源、伏特源、热电偶（配CJC端子块）、4–20mA/0–20mA（外串250Ω） |
| 增益范围 | 软件程控 1/2/5/10/20/50/100/200/500/1000×（PGIA） |
| 低通滤波 | 跳线可选：旁路（全带宽）/ 10 kHz 3极点 Bessel / 4 Hz |
| 聚合采样率 | 全带宽≤166 kS/s（增益≤100）；10kHz滤波下6.6 kS/s；4Hz下3 S/s |
| 前端连接器 | 96针 DIN C 公头（接 SCXI-1300/1310 等端子块） |
| 后端连接器 | 50针 IDC 排线（接 SCXI 机箱背板 SCXIbus） |
| 供电方式 | 由 SCXI-1000/1001 机箱背板 +5V/+15V/-15V 供给，模块功耗约 1.8–2.5W |
| 冷端补偿 | 依赖 SCXI-1303/TC-2095 等带CJC传感器的端子块，模块本体无TC |
| 工作温度 | 0 ℃ ～ +50 ℃（存储 -20 ～ +70 ℃） |
| 合规认证 | CE / UL 61010-1 / IEC 61010-1 / FCC Class A |
| 生命周期 | NI 官方标记 Legacy（停产），驱动止于旧版 NI-DAQmx，Win10/11需验证 |
| 配套机箱 | SCXI-1000（4槽）/ SCXI-1001（12槽）/ SCXI-1000DC |
产品介绍
在某个电厂辅机温度巡检改造项目里碰到过这种情况：原系统用 PCI-MIO-16E-1 直接采K型热电偶，32个点每天跳十几次溢出，工频50Hz干扰根本压不住。后来在机柜里塞了块 SCXI-1100 进现成 SCXI-1000 机箱，前端走 TC-2095 带冷端补偿端子块，增益拨到100×，跳线切4Hz低通，后端 MIO 卡只管收干净方波附近的缓变电压——标称精度从±2℃收回到±0.5℃以内。这块模块的价值不在”多厉害”，而在它是 NI SCXI 体系里少有的”低成本把32路差分前端调理打包”的存世件：PGIA+抗混叠+多路复用三件事一块板做完，后端DAQ卡省出通道和算力。
严格来说，SCXI-1100 自己不带ADC，它只是把32路信号时分复用到”DAQ卡的一个物理通道”上，所以整体采样率是被后端卡和扫描列表瓜分的，不是每通道166kS/s。它的商业优势很明确：老SCXI机箱还在跑的产线，换它比把整套DAQ迁到cDAQ/PXIe便宜一个数量级；缺点也直白——NI早已停产，新项目别拿它做主架构，只适合存量维护、备件置换、老台架续命。和同门 SCXI-1102 比，1102 是每通道独立增益滤波、热电偶性能更好但贵且通道密度低；1100 就是”要密不要极精”的选型。
