描述
产品详情

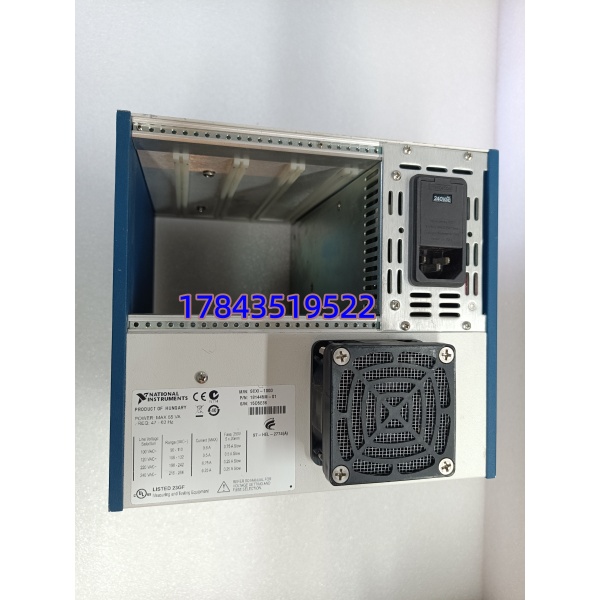

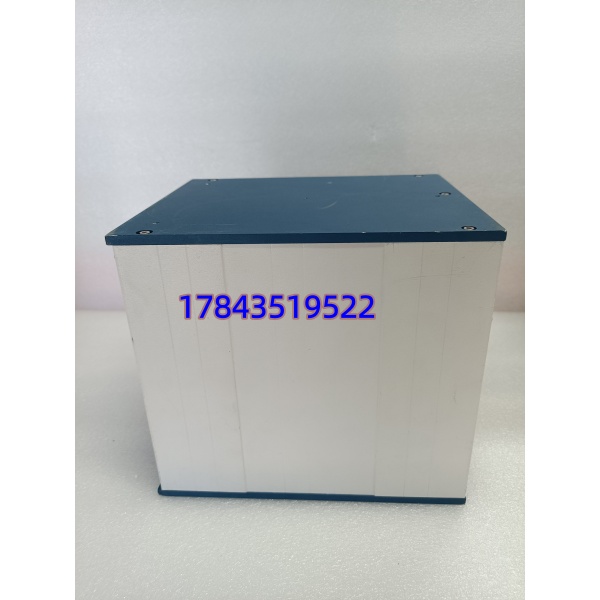

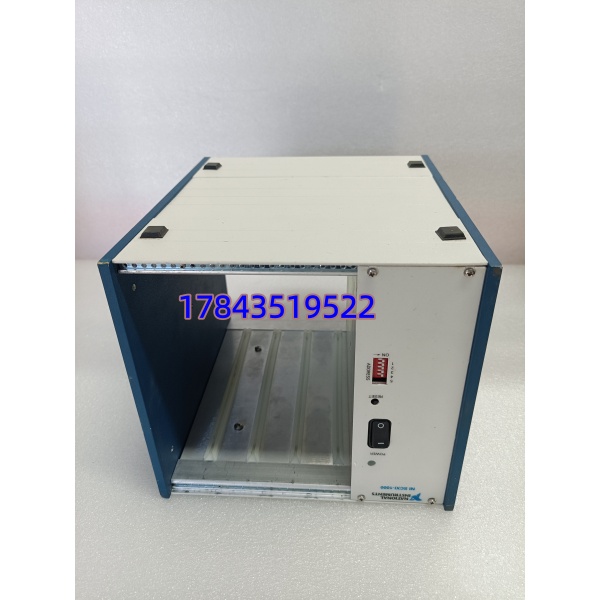

· 型号：SCXI-1000
· 品牌：NI（National Instruments）
· 系列：SCXI 信号调理平台
规格参数
- 产品型号：SCXI-1000
- 制造商：National Instruments（NI）
- 产品类别：信号调理机箱（Signal Conditioning Chassis）
- 适用系统：NI SCXI 信号调理平台，配合 PCI/PXI/USB DAQ 卡使用
- 槽位配置：
- SCXI-1000：4 槽（可安装 4 块 SCXI 调理模块）
- SCXI-1000（6槽版本）：6 槽（以实物铭牌为准）
- 背板总线：SCXI 总线（模块间通信 + 与 DAQ 卡通信）
- 供电：
- 内置线性电源模块
- 输入：100~240V AC，50/60Hz（自动切换）
- 输出：为各槽位模块提供 ±15V、+5V、+24V 等多路隔离电源
- 散热方式：自然对流（侧面和背面散热孔）
- 控制接口：
- 68-pin SCSI 连接器（连接 NI DAQ 卡，如 PCI-6031E、PXI-6071E 等）
- 部分版本支持 USB 接口（通过 NI USB-1349 等转换模块）
- 兼容 DAQ 平台：PCI、PXI、USB（需匹配对应 DAQ 卡和电缆）
- 物理尺寸：约 310×175×140 mm（4槽版），重约 2.5~3.5kg
- 安装方式：桌面放置或 19 英寸机架安装（可选机架安装套件）
- 指示灯：PWR（电源）、各槽位状态 LED
- 工作环境：温度 0℃～+50℃（室内实验室/控制柜），湿度 10%~90% 非凝露
- 存储温度：-20℃～+70℃
- 认证：CE、UL、CSA、FCC Class A
- 平均无故障时间：MTBF > 10万小时（以 NI 原厂可靠性报告为准）
产品介绍
SCXI-1000 是 NI SCXI 信号调理平台的主机箱——简单说就是”信号调理模块的插座板”。它本身不做信号调理，而是提供电源、背板总线和物理安装槽位，让你可以往里插各种 SCXI 调理模块（热电偶放大、应变片调理、RTD 采集、隔离输入等），再通过 SCSI 电缆连到 NI DAQ 卡（PCI/PXI/USB），组成一套完整的高精度数据采集系统。
它的最大价值是模块化 + 高精度——一个 SCXI-1000 机箱插 4~6 块调理模块，轻松扩展到上百个高精度模拟量通道，而且每块调理模块都有独立放大/滤波/隔离，信噪比远超普通 PLC 模拟量卡。坦白讲，这套系统在实验室测试、研发现场、高精度过程监测场景下依然是标杆级方案，但 NI 后续主推 CompactDAQ 和 PXI 平台，SCXI 已逐步进入 EOL 阶段。
有一点要注意—— 必须搭配 NI DAQ 卡和对应驱动软件（如 NI-DAQmx）使用，单独一个机箱啥也干不了。买之前务必核对你现有的 DAQ 卡型号和 SCSI 电缆类型（68-pin 还是 50-pin）。
应用场景与行业案例
痛点切入
实验室或测试台深夜报”SCXI Chassis Not Detected”—— 电源模块老化或背板总线接触不良，整台机箱所有调理模块全部离线，数据采集中断。如果是生产线终检台或发动机台架测试，意味着测试停摆，每小时损失以万计。这时候库房里一台提前通电老化测试的 就是救命稻草。
典型场景
- 实验室/研发测试 — 发动机台架、材料试验机、环境舱数据采集，SCXI 调理模块 + 机箱 + PCI/PXI DAQ 卡组成高精度测试系统。
- 工业过程监测 — 化工厂反应器温度/压力高精度采集（热电偶/RTD），SCXI 调理模块的冷端补偿和线性化比普通 PLC AI 卡精度高一个量级。
- 航空航天地面测试 — 飞行试验前地面联试，SCXI 平台采集数百路传感器信号（应变片、加速度计、热电偶等）。
真实案例
某汽车零部件企业发动机耐久试验室，（4槽）+ SCXI-1100（热电偶调理）×3 + PCI-6031E DAQ 卡，系统跑了 11 年。某天夜班报”Chassis Communication Error”—— 内置电源模块风扇卡死导致过热保护，机箱自动断电。翻出 MRO 库房提前做过通电老化测试的 备件，断电拆旧机箱、拔 SCSI 电缆和调理模块、装新机箱、插回调理模块、接 SCSI 电缆、上电——15 分钟后 LabVIEW 画面数据全部恢复，耐久试验继续运行。测试工程师说：”SCXI 机箱十年不坏，坏了就是整台测试停摆，这种设备按台数 1:1 备，少一台都不行。”
