描述
产品详情

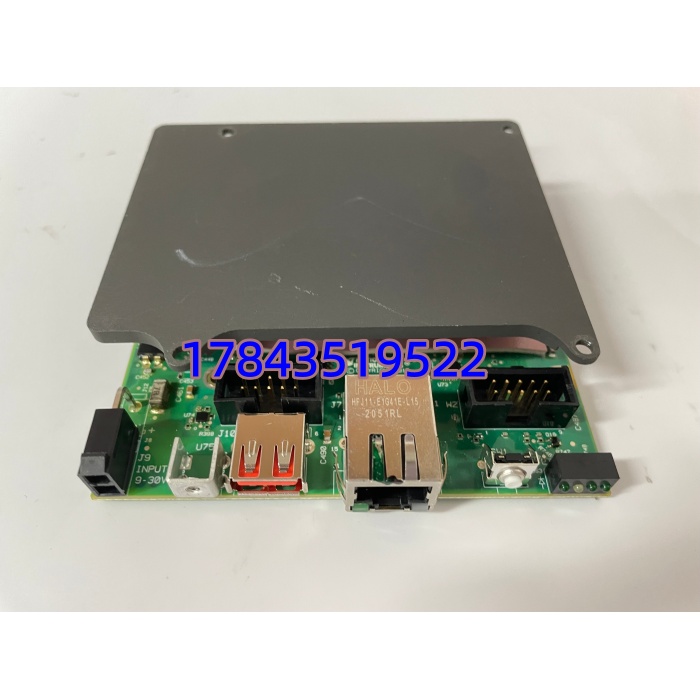

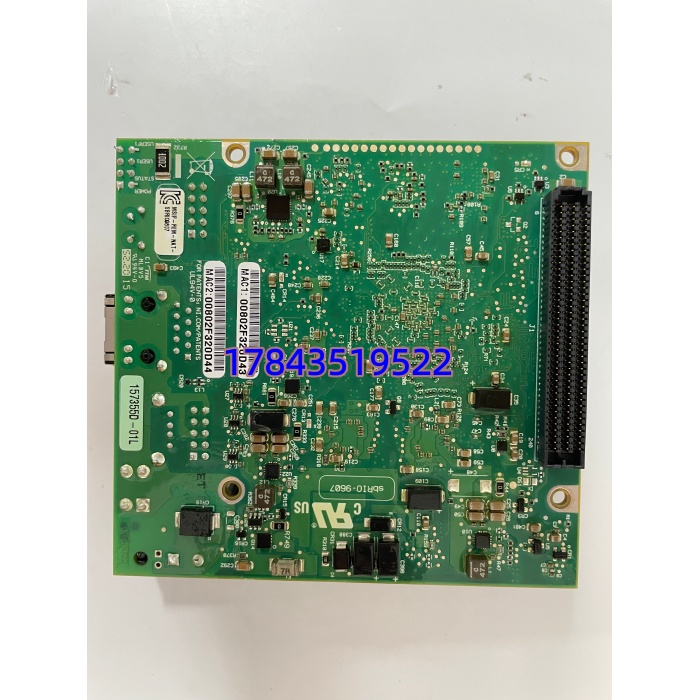

· 型号：sbRIO‑9607（Part No. 781254‑01）
· 品牌：National Instruments（NI — Emerson Automation）
· 系列：CompactRIO Single‑Board RIO (sbRIO) — Zynq‑based Embedded Controller
规格参数
| 参数项 | 规格值 |
|---|---|
| 制造商 | National Instruments (NI) |
| 型号标记 | sbRIO‑9607（Part 781254‑01） |
| 处理器 | Xilinx Zynq‑7020 SoC — Dual‑Core ARM Cortex‑A9 @ 667 MHz |
| FPGA 资源 | Xilinx Artix‑7 等效，40k Logic Cells / 220 DSP Slices / 2.1Mbit BRAM（依 Xilinx 7‑series 数据） |
| 用户内存 (DRAM) | 512 MB DDR3（ECC 可选依批次，部分文献标 non‑ECC 工业级） |
| 非易失存储 | 256 MB NAND Flash（启动镜像 / 应用 / 数据日志） |
| 以太网接口 | 2 × 10/100/1000BASE‑T (RJ‑45)，支持 NI‑Scan Engine / Network Variable |
| CAN 接口 | 1 × CAN 2.0B (需外接 transceiver 依载板设计，部分评估套件含 TJA1050) |
| 串口 | 1 × RS‑232 (DTE，3‑wire Tx/Rx/GND) + 1 × USB 2.0 Host（调试/外设） |
| 扩展 I/O | 板对板连接器（NI 970x 适配板可接 C Series 模块 ×1～×4 依设计）；也可直连定制 ADC/DAC 经 FPGA |
| 实时操作系统 | NI Linux Real‑Time（基于 PREEMPT_RT），编程环境 LabVIEW 2013+ FPGA / RT Module |
| 看门狗 | 硬件 WDT（FPGA 或 RT 层可配置，超时可强制 RT 重启） |
| 供电要求 | +9 ～ +30 VDC（典型 12V/24V 由载板或配套 PS 提供），功耗典型 5～7W 空载～10W 满载 |
| 状态指示 | PWR / RUN / FPGA / STAT LED（依固件定义） |
| 安装方式 | 焊接/螺装于客户定制载板 或 NI sbRIO‑9607 评估 kit 支架（非 DIN 轨直接安装——需 OEM 载板） |
| 工作温度 | -40℃ ～ +85℃（工业级，以官方 datasheet 781254‑01 为准） |
| 存储温度 | -40℃ ～ +85℃ |
| 湿度 | 10%–90% RH，非冷凝 |
| 尺寸（PCB 参考） | 约 117 × 77 mm（非标准 DIN 模块，依载板外形定最终安装尺寸） |
| 重量 | ≈0.06 kg（裸板），含散热片 ≈0.09 kg |
| 认证 | CE / FCC Part 15 Class A / C‑Tick / RoHS / UL 61010‑1（系统级） |
产品介绍
在新能源风机变桨测试台碰过：主控用 sbRIO‑9607 + 定制载板驱动 8 路 AI 应变 + 2 路 AO 加载，运行三年某次过压致板载 12V→5V LDO 过热保护——板子本身没坏但无法 Boot，复位后 OK。因 OEM 供应商已停止支持，最终从二手渠道找测好拆机等了 9 天。sbRIO 系列故障率不高（无活动功率件），但它是嵌入式测控核心——FPGA 逻辑 + RT 应用绑定特定 Bitfile，一旦物理损坏或丢失原编译工程，恢复成本远超模块单价。从库存经理视角属 B→A 类（视装置关键度）：若 sbRIO 控制对象是研发试验台可 B 类共享周转；若嵌入在产线单台专机或无旁路工艺设备建议按 A 类留同版本冷备 + 应用镜像备份。
目前 sbRIO‑9607 NI 仍列为 Active（截至近斯资料未全域 EOL），原厂交期波动（4～14 周）。建议：关键装置按 B 类每类同种载板设计备 1 件冷备（与现装机同 P/N 781254‑01），若装置单点无冗余且停线损失大升 A 类；OEM 集成设备要求供应商提供可克隆 Bitfile + RT 应用镜像或预编程备件选项。
应用场景与库存策略
sbRIO‑9607 故障 = 嵌入式 RT + FPGA 应用全停——试验台失联或专机停线，通常无热备切换。
- 新能源/汽车测试台（sbRIO‑9607 做实时采集+控制） — 研发台架通常可暂停 → 建议 B 类按实验室池化备 1 件，多台同种载板设计共享。
- 产线专机/OEM 嵌入式装备（sbRIO 嵌于定制设备无冗余） — 停线即损 → 若为单点关键设备建议 A 类留 1 件冷备（含原厂预烧应用镜像或确认可部署原 Bitfile），多台完全相同 OEM 机型可签 VMI 共享。
- 高校/科研原型开发 — 非生产关键 → C 类按需，无强制备件。
- 改造/大修项目 — 拆前备份：① LabVIEW Project 编译产出 (.lvbitx / .rbf)；② RT EXE 部署包；③ MAX 导出的 Hardware Configuration ——新备件到货必须重新部署（Deploy）而非简单插上运行。采购单注明完整 P/N “sbRIO‑9607 781254‑01″。
真实案例：华东某新能源汽车部件厂制动助力器测试台，主控采用 OEM 集成 sbRIO‑9607 + 定制载板跑 LabVIEW FPGA 高速 PID 及 CAN 报文解析。运行第 5 年夏季高温致载板 DC‑DC 模块保护锁死——sbRIO 板本体完好但为排除嫌疑 OEM 要求整体更换载板+sbRIO。因初始 MRO 未单列 sbRIO（归”工控机不坏”误区），联系 NI 授权代理原厂交期 8 周部分缺货。最终从同城高校 lab 借调一块同类板临时恢复，测试台停 3 工作日影响新品 release 节点。事后该厂要求 OEM 供应商提供预编程备件选项（Bitfile + RT EXE 预烧入 Flash）并按同类专机 A 类备 1 件封存，每年校验镜像可部署性。
