产品详情

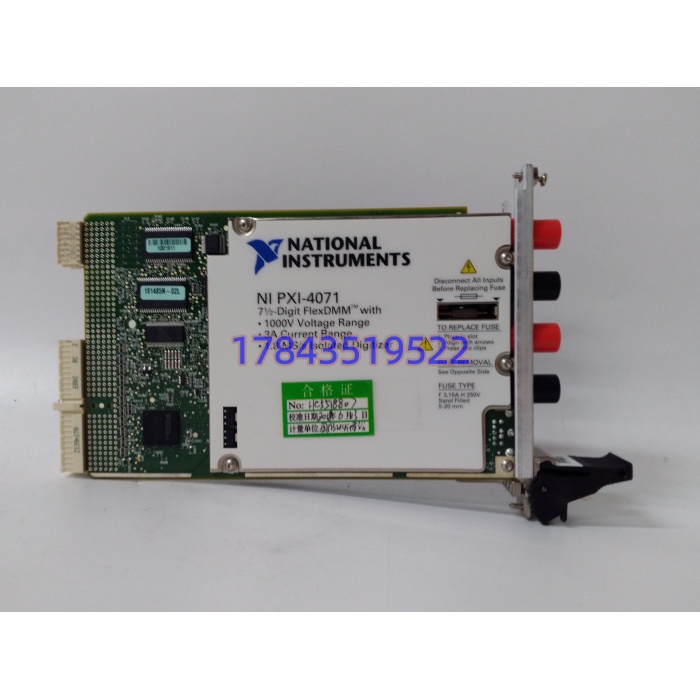

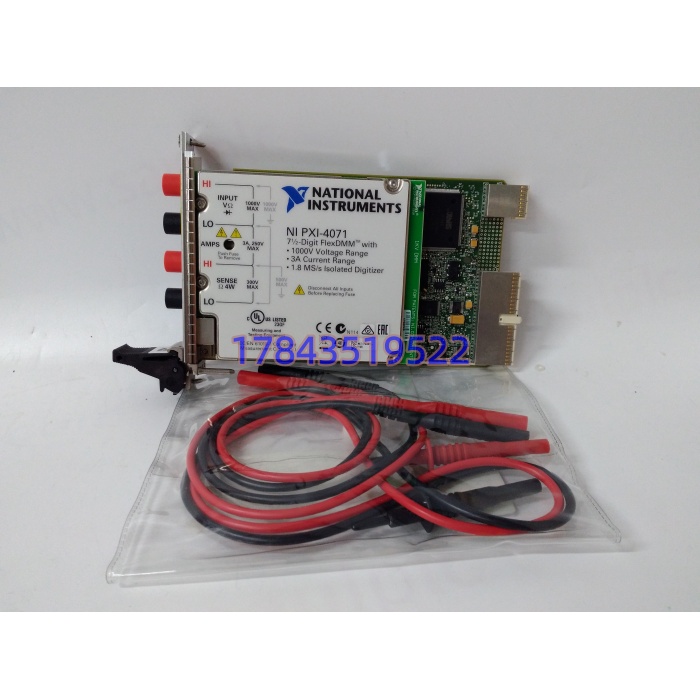

· 型号：PXI-4071（778271-01）
· 品牌：National Instruments（NI / Emerson）
· 系列：FlexDMM，3U PXI
规格参数
| 参数项 | 典型值（PXI-4071，据 NI 原厂 Spec 及 FlexDMM 手册） |
|---|---|
| 产品定位 | 3U PXI 7½ 位 FlexDMM（DMM + 隔离数字化仪二合一） |
| 分辨率 | 7½ 位（26 bit，DCV/电阻）/ 6½ 位（其他模式） |
| DCV 量程 | 100 mV / 1 V / 10 V / 100 V / 1000 V，灵敏度 10 nV |
| DCV 精度 | ±(6 ppm 读数 + 5 ppm 量程) 典型（7½ 位、自校开、2 年校准周期） |
| DCI 量程 | 1 μA…3 A（8 档），灵敏度 1 pA |
| ACV 量程 | 50 mV…700 V（1 Hz…10 MHz 带宽） |
| 电阻量程 | 100 Ω…5 GΩ（2 线/4 线），10 μΩ 分辨率 |
| 数字化仪模式 | 1.8 MS/s 采样，DC 耦合，10…23 bit 可调，所有电压/电流量程可录波 |
| DMM 读取率 | 7½ 位 7 S/s；4½ 位最高 10 kS/s |
| 隔离能力 | 输入对 PXI 背板/机箱 ±1000 V 隔离，±500 V DC/Vrms 共模 |
| 触发 | 前面板 AUX 9 针 DIN 导入/导出 LVTTL 触发，与 PXI 背板触发总线同步 |

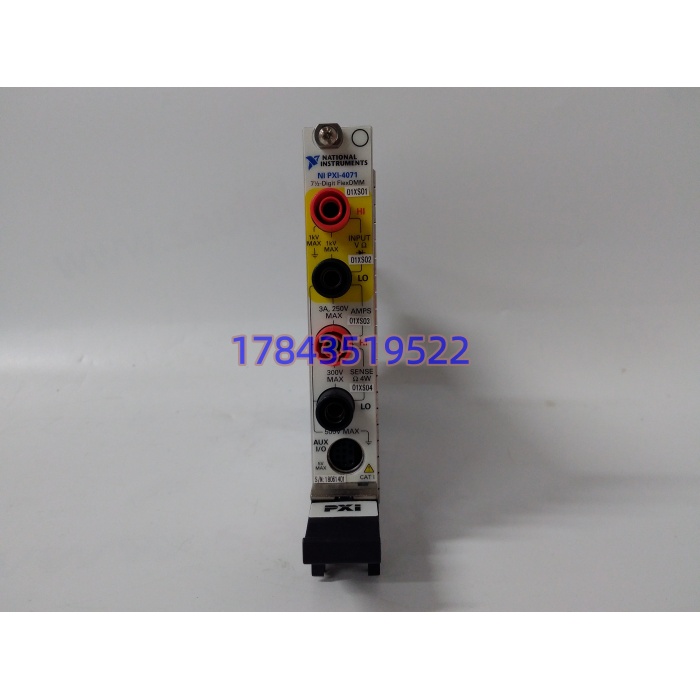

| 前端接口 | 4× 镀金香蕉头（HI/LO/HI SENSE/LO SENSE）+ 1× 9 针 AUX DIN |
| 内部基准 | 高稳电压基准（自校准用），2 年外部校准周期，预热 1 h |
| 供电 | PXI 背板 5 V（约 1.2 A）+ 3.3 V 辅助，无外置电源 |
| 软件 | NI-DMM 驱动，LabVIEW / LabWindows CVI / .NET / C 族 API |
| 工作温度 | 0…+55 ℃，5–95% RH 非凝露 |
| 尺寸/槽位 | 3U PXI 单槽（约 160×100×20 mm 面板区） |
| 生命周期 | NI 原厂已列 Obsolete，官方推荐替代 PXIe-4081（PXIe 背板，需机箱兼容） |
产品介绍
从维护者视角切：PXI 机柜里最容易被当成“万能表”误用的就是这块卡。在某个动力电池化成测试台项目里碰过，工程师拿 PXI-4071 直接并到 800 V 电池包母线测电压——读数飘不说，两次之后 HI 端香蕉座边缘打出电弧痕。查手册才想起来：1000 V 隔离是对机箱背板而言，前端 HI-LO 之间耐压就是量程上限，800 V 母线纹波叠加瞬态完全可能超 1000 V 峰值，得外串 PXI-4072 高压分压或走电池测试专用前端。这块卡的真本事在“7½ 位静态精度 + 1.8 MS/s 动态录波”同槽切换——测稳态用 DMM 模式抓 μV 漂移，测接触器弹跳用 digitizer 模式抓 1.8 M 点沿，省一块独立示波器卡。
严格来说，它只在 PXI（不是 PXIe）机箱里合法存在，插 PXIe 槽得用转接卡且触发时序打折；NI 将其归 Obsolete 后新件不排产，官方指向 PXIe-4081 替代，但 PXIe-4081 背板协议不同，老 ATE 机柜不能直接热升级。TCO 层面归 A 类计量资产：单卡 NOS 价 1.2–1.8 万浮动，但它是校准链上的“主尺”，一旦超差整柜测试数据失效，车企/电芯厂审计能直接判批次无效。备件策略上，校准实验室级 ATE 按“每机柜 1 热备 + 计量室 1 件 NOS 封库”，产线 ATE 按机柜数 N+1 备拆机件进 B 类即可。
应用场景与库存策略
FlexDMM 最阴的故障不是读数乱，是“自校过了但基准悄悄漂移”——2 年校准周期外多跑 3 个月，μV 级漏电流测试就会把合格芯片判成不良，产线良率曲线无故掉 0.3%。
- 电芯/电池包漏电流测试（±1 pA 灵敏度抓休眠电流）：非它不可（pA 级只有 FlexDMM 够用）→ 建议计量实验室级 ATE 每机柜 1 件热备 + 封库 1 件 NOS，且同批次固件同校准日期。
- 汽车 ECU 供电瞬态录波（起停电压跌落+继电器弹跳，1.8 MS/s 抓沿）：替代需另配隔离示波卡 → 建议 LTB 按 ATE 机柜残寿 8 年囤 2 件，别等 PXI 机箱退役。
- 半导体器件 IV 曲线（pA–A 跨 8 档电流扫，配 PXI-2530 多路开关）：允许单卡非冗余 → 备 1 件拆机翻新进 B 类缓冲层即可。
- 老 PXI 测试台改 PXIe 过渡期（保留现有 TestStand 序列）：过渡 3–5 年 → 建议供应商代管 1 件 24h 直达，避免切割窗口无件。
真实案例：华东某电芯厂 C 样线，漏电流测试工位连续 3 天误杀合格电芯 12 颗/班。计量员拿 3458A 台表比对，发现 PXI-4071 在 1 μA 量程读数偏 +0.8%（超 6 ppm 精度两个数量级）。翻校准记录——上次外校是 27 个月前，超期 3 个月且机房空调那阵停机过。库房有件 2019 年 LTB 囤的 NOS 778271-01，替换后跑 NI-DMM 自校+外校溯源，误杀归零。事后该厂把 PXI-4071 从“随坏随买”改成“每 ATE 机柜 1 热备 + 计量室 2 NOS 封库 + 校准周期锁 18 个月预警”。反思很直白：FlexDMM 是计量资产不是普通 IO 卡，超期一天数据就可能废一批货。
