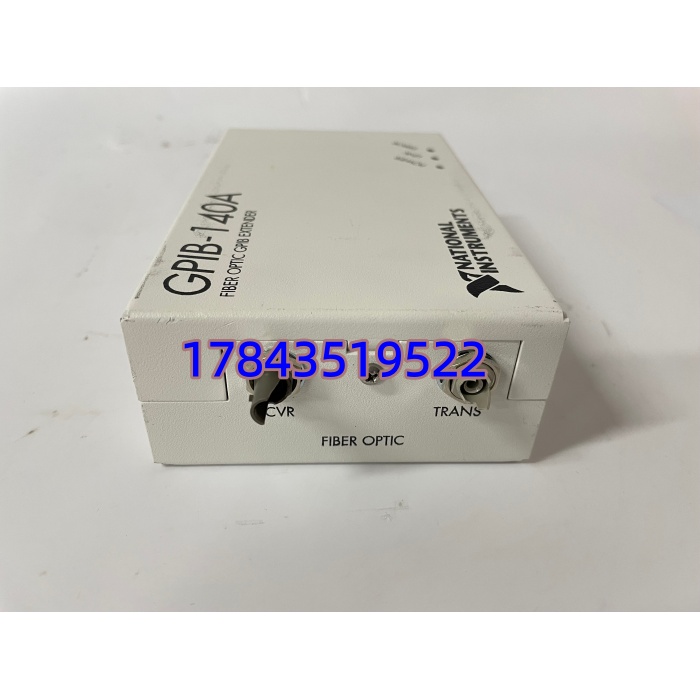

· 型号：GPIB-140A
· 品牌：National Instruments（NI）
· 系列：GPIB Bus Extender — IEEE-488 总线扩展器（须成对使用：一台Local接GPIB控制器，一台Remote接远端仪器链；186135H-01L为特定Option Code含/不含电源适配器依出货批次，采购核实）
规格参数

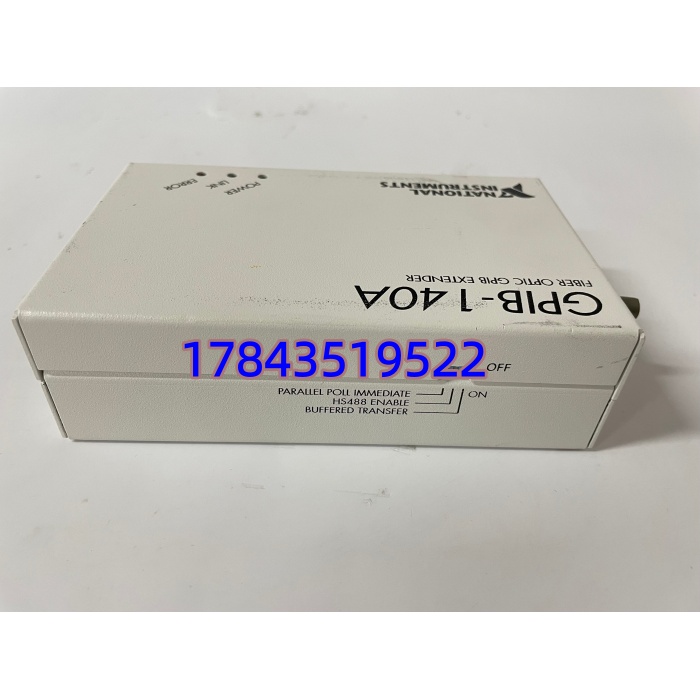

| 参数项 | 规格值 |
|---|---|
| 产品型号 | GPIB-140A |
| 常见部件号(P/N) | 186135H-01L（H=无外置电源或特定Region，”L”常指无电源适配器/文档包差异，以NI Packing List为准）；基础P/N 777997-01；GPIB-140A/2 为2km版 |
| 制造商 | National Instruments (NI, now Emerson) |
| 产品类型 | GPIB (IEEE-488) Bus Extender — 信号缓冲/再生/延伸器，非GPIB控制器卡 |
| 接口标准 | ANSI/IEEE Std 488.1-1987、IEEE 488.2-1992，支持 HS488 (High-Speed GPIB) |
| GPIB接口 | 2× 24-pin IEEE-488 female connector（Controller Side & Instrument Side，标识Port A/B） |
| 扩展介质 | 屏蔽双绞线（≤500m）或 62.5/125μm 多模/单模光纤 ST接头（依版本，典型1km，/2版2km） |
| 最大延伸距离 | 1 km（GPIB-140A，多模/单模光纤）；2 km（GPIB-140A/2） |
| 设备扩展能力 | 将GPIB系统设备上限由15台扩展至最多26台（含扩展器本身占用2地址） |
| 数据传输速率 | IEEE 488.1 模式 ≤1.1 MB/s；HS488 缓冲模式 ≤2.8 MB/s（需两端均为GPIB-140A且控制器/设备支持HS488） |
| 传输模式 | 无缓冲直通(Bypass) / 缓冲FIFO模式（自动协商），软件透明无需改SCPI或VISA程序 |
| 电气隔离 | ≥500 Vrms 输入-输出及通道间光耦隔离（光纤版天然隔离） |
| 状态指示 | PWR LED、GPIB Active LED、HS488 Mode LED、Error LED |
| 供电要求 | 100–240 VAC 50/60 Hz 外置电源适配器（典型功耗 8–12 W）——注意186135H-01L部分批次不含适配器需另行确认或自配NI原厂PS |
| 工作环境 | 工作 0℃～+55℃（部分资料标0～+70℃），存储 -20～+85℃，湿度 10%～90% 非冷凝 |
| 物理尺寸/安装 | 约 210×150×45 mm，桌面或19英寸机架(1U)可选，重量≈0.3～0.5 kg/台 |
| 认证 | CE / FCC Class A / UL 61010-1 / IEC 61010-1 |
| 配对要求 | 必须成对使用（一台Local接GPIB控制器如PCI-GPIB/USB-GPIB-HS，一台Remote接远端仪器链），单方无法独立工作 |
产品介绍
在半导体老测试台碰过——原GPIB菊花链拉过长（35m铜缆+12台3488A/34970A）导致Talker超时随机丢帧，SCPI *OPC?等半天不返回。换成一对光纤链路后信号干净且不受探针台高压放电干扰，原有LabVIEW程序一行未改。（严格来说 不是 PCI/USB GPIB控制卡——它自身不产生GPIB总线主控时序，必须配合PCI-GPIB、USB-GPIB-HS或PXI GPIB模块做Local端上游控制器；采购最容易犯的错是只买扩展器忘了确认现场已有GPIB控制器型号及驱动版本兼容性 NI-488.2 ≥ v2.x。另186135H-01L后缀”L”在某些批次指Less Accessories(无电源/无文档)，到货务必核对配件清单，缺电源适配器要补订NI原厂或兼容12V/24V DC适配。）
是老ATE/计量系统的”距离解药”——传统IEEE-488受2m/设备或20m总长硬限制，跨楼层或强干扰环境根本跑不起来。从TCO看单价中等，但它是特定老测试台唯一合规延长手段（改LXI/Ethernet需仪器本身支持且重写程序，很多90年代HP/Agilent设备做不到）。NI已将该产品线EOL，市面全是NOS或拆机对——属于C类偏B类的”低频故障但无处可替”备件，建议按在役成对数量N备N+1对（即多备一对成对保存）封存，尤其计量室/航太测试台这类不允许停线的地方。
应用场景与库存策略
GPIB扩展器坏的表现通常是”远端仪器群间歇Offline、*IDN? 超时或HS488降速”，而老测试台一旦GPIB不通整条校准/拷机线停摆——NI原厂早停产物交期=无，只能淘二手，价格被炒且成色参差。
- 航太/国防 老式ATE测试台(HP/Agilent 3478A/34970A+示波器链) → 跨屏蔽室/温控间GPIB延伸 → 非它不可因仪器仅GPIB口且程序固化不可轻易迁LXI → 建议：按在役成对台套数÷2向上取整最少备1对(2台)，重要产线/计量室备1对冷备，注意成对保存勿拆散，确认含电源适配器或单独补订
- 半导体晶圆探针台 老产线 分布式GPIB仪器群 → 强EMI环境需光纤隔离版 → 建议：如有在役立即核查Lifecycle，做Last-time-buy 1～2对封存，新项目评估迁移至LXI仪器或NI USB-GPIB-HS+延长USB方案替代
- 计量校准实验室 跨房间GPIB联网(标准电阻/功率基准延伸) → 非它不可因距离超限20m → 建议：至少备1对，每大修做上电Link灯自检
- 新建项目技改替代路径 → 优先选用带Ethernet/LXI的现代化仪器；若必须保留老GPIB设备可用 NI USB-GPIB-HS+(就近控制器)+短GPIB线，超距才考虑二手对 →
真实案例：
某军工计量所2017年搬迁，原GPIB仪器链（3458A+548xx+E363xA 共9台）从本室移至隔壁屏蔽间，铜缆拉长至28m后每天随机掉设备——查为总长超限致NRFD/NDAC握手时序边际失败。库房无，临时尝试有源GPIB Hub（非NI品牌）不兼容HS488降速严重且偶发地址冲突。最终向二手渠道调一对NOS （777997-01 配对验证兼容186135H系列）光纤互联，恢复后连续拷机72h零错误。事后盘点：按”C类低值”零库存，实际是”中价-中影响但无可替”的特殊备件。向渠道追加锁1对测试OK入库并标记EOL，EAM要求成对建编码（Local/Remote不分拆领用）。教训直白——GPIB扩展器不像控制卡有通用USB替代，超距老系统离了它就得改整套测试程序，没备份是在赌不搬实验室。
