描述
产品深度介绍

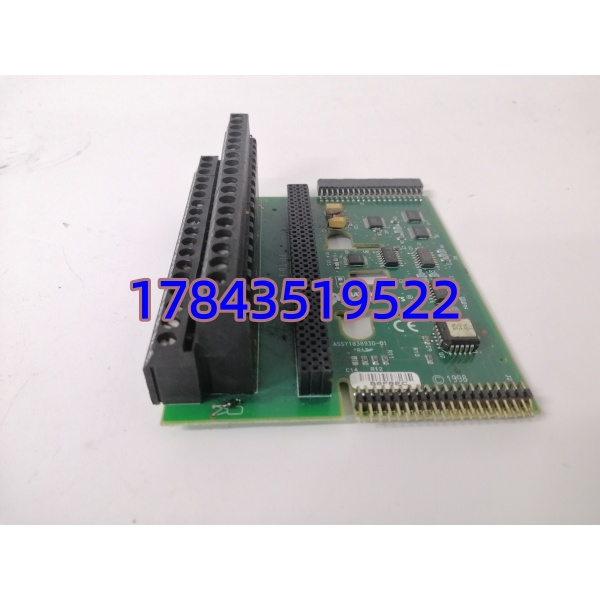

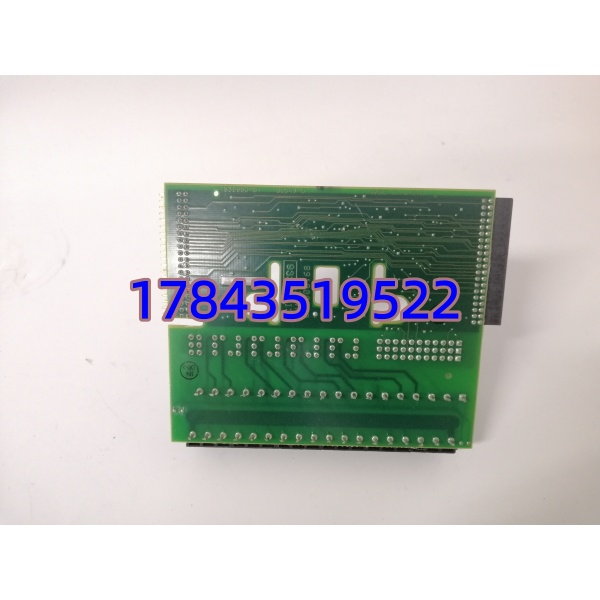

当数据采集系统因为底层接线端子老化松动而频频误报，排查故障的工程师简直要崩溃——这正是 NI FP-TB-1 紧急替补上场的意义。作为 FieldPoint I/O 系统的通用接线底座，它被设计用来在复杂的工业现场为 I/O 模块提供稳固的物理连接与本地总线通信。说白了，这个底座就是整个数据采集系统的“物理地基”。
对于卡预算又赶交期的改造项目来说，这款端子底座往往是供应链上的一场及时雨。它采用高品质的螺丝端子设计，能够与绝大多数 FieldPoint 模块（双通道系列除外）完美兼容。根据官方参数，该底座支持 16-26 AWG 铜导线，最大工作电压可达 250V (CAT II)，并且能在 -40°C 到 70°C 的极端环境下稳定运行。这种对恶劣工况的适应力，才是真正能缩短非计划停机时间的硬核实力。
关键技术规格
- 产品型号: FP-TB-1 (零件号: 777519-01)
- 制造商: NI (National Instruments)
- 产品类型: 通用螺丝端子底座
- 通道数量: 36个 (32个编号端子 + 4个专用端子)
- 接线规格: 16-26 AWG 铜导线，剥线长度 7 mm
- 端子扭矩: 0.5-0.6 Nm (4.4-5.3 in.-lb)
- 最大工作电压: 250 V (通道对地, CAT II)
- 最大通道电流: 10 A (低于3A可用单端子作返回路径)
- 安装方式: 支持 DIN 导轨和面板安装
- 运行温度: -40°C 至 70°C
- 存储温度: -55°C 至 85°C
- 环境湿度: 10% 至 90% RH (非冷凝)
应用场景与行业案例
这个端子底座平时静静地卡在控制柜的导轨上毫不起眼，真坏了全厂停摆，车间主任急得直拍大腿。在重工业的恶劣工况下，普通的接线端子根本扛不住那种高频次的震动和温变，而 FP-TB-1 这种专为 FieldPoint 系统设计的底座，就是为了解决这种极端工况而生的。
- 在大型制造厂的分布式数据采集系统中，如果端子底座出现接触不良，整个产线的温度监控就会变成“瞎子”，这款底座的坚固联锁设计恰好能锁死这种物理隐患。
- 过程控制系统的模拟量输入难道不需要极其稳定的接线反馈吗？稍有松动就会导致信号漂移，而它的 36 通道螺丝端子完美契合了这种高可靠要求。
- 在环境温度低至 -40°C 的北方户外泵站，普通塑料底座极易脆裂，但它能在 -40°C 到 70°C 的宽温范围内硬抗恶劣环境。
- 热电偶测温的冷端补偿环节，如果底座导热不均，设备就会频繁报错，这块底座内置的热敏电阻 (RT1) 特性能大幅降低测量误差。
去年冬天，山西太原一家大型化工厂的 FieldPoint 数据采集系统突然大面积断线，经查是老旧的 FP-TB-1 底座内部总线触点氧化。正值年底赶产量，停机一小时损失巨大。我们接到需求后，两小时内从恒温库调出全新备件，连夜用顺丰特快发出。第二天下午三点，新底座上机，接线、拧螺丝、通电，一气呵成。看着模块状态指示灯亮起，那个五十多岁的老电工长舒了一口气。有时候，供应链拼的就是这种能在半夜救命的底气。
